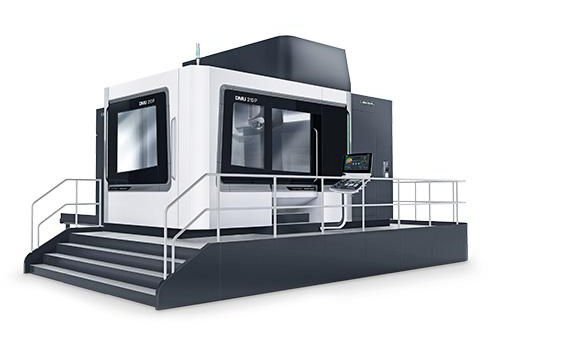

DMU 210 P

高い精度と動的性能を実現した門形5面/5軸加工機

DMUポータルシリーズは、安定性を誇る門形構造を採用しており、高い精度と動的性能を実現した大型の5面/5軸加工機です。1回の段取りで5面/5軸加工が可能で、お客様の生産性向上をサポートします。
DMU 210 Pは、NC回転テーブルを標準搭載しており、オプションで最大10,000 kgまでのワークに対応しています。
DMU 210 FDは、ダイレクトドライブを採用したFDテーブルを搭載しており、ミーリング加工と旋削加工を1台で実現します。φ1,850 mmのFDテーブルを搭載しており、最大5,000 kgまでのワークに対応しています。

主な機械仕様

  移動量(X/Y/Z軸) テーブルサイズ テーブル最大積載質量 最大ワークサイズ
DMU 210 P
2,100/2,100/1,250 mm φ 1,700 mm 8,000(10,000)* kg φ2,500×1,250 mm、門幅 1,860 mm
DMU 210 FD
φ 1,850 mm 5,000 kg
  移動量(X/Y/Z軸) テーブルサイズ テーブル最大積載質量 最大ワークサイズ
DMU 210 P
2,100/2,100/1,250 mm φ 1,700 mm 8,000(10,000)* kg φ2,500×1,250 mm、門幅 1,860 mm
DMU 210 FD
φ 1,850 mm 5,000 kg

 *オプション
※装着するオプションや周辺機器などによりカタログ値と異なる場合があります。
