ソリューションセンタ(ショールーム)

ソリューションセンタ(ショールーム)でできること

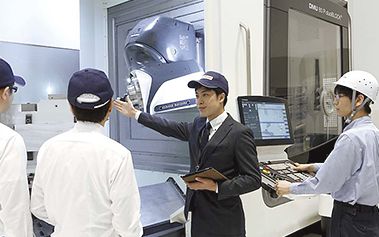

  • 展示機器・デモ加工の見学
    最新機器を展示しており、デモ加工もご覧いただけます。CELOSや各種ソフトウェアの画面デモで体験いただけます。

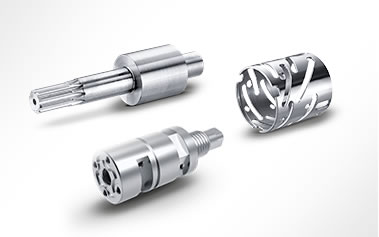

  • テスト加工
    持ち込み図面やプログラムを用いたテスト加工を行うことができます。
  • セミナー
    業界動向や加工技術に関する各種セミナーを開催しています。

デモ加工例はこちら

5軸加工機での加工事例

5軸加工機以外の加⼯事例も多数ご覧いただけますので、ご相談ください。

  • 航空機

    • 複数工程を段取り替え無しで加工
    • バレル⼯具*と5軸を活用した高能率な垂直壁面加工
    • 回転傾斜テーブルを活用した切りくず排出

    ワーク詳細

    使用機械
    DMC 60 H linear

    ※バレル工具についてはセミナー資料をご覧ください。
  • 金型

    • 複数工程を段取り替え無しで加工
    • 回転傾斜テーブルを活用した切りくず排出




    ワーク詳細

    使用機械
    DMU 85 monoBLOCK
  • 産業機械

    テクノロジーサイクルを用いた5軸加工機でのギヤ加工

    • 内径ギヤのギヤスカイビング加工
    • 外径ギヤのホブ加工





    ワーク詳細

    使用機械
    DMC 80 FD duoBLOCK
  • 産業機械

    専用機が必要な工程を、テクノロジーサイクルと5軸・複合加工機で加工

    • エンドミルとディスクカッタを活用したギヤミル加工
    • ギヤ加工プログラム作成の効率化(テクノロジーサイクル「DMG MORI gearMILL」)

    ワーク詳細

    使用機械
    DMC 85 monoBLOCK
  • 産業機械

    • 高剛性B軸ミーリングヘッドで工具を傾斜させた状態でのパワーターニング
    • 主軸の衝突回避システム(テクノロジーサイクル「MPC(マシンプロテクションコントロール)」)



    ワーク詳細

    使用機械
    DMC 125 FD duoBLOCK
  • 金型

    5軸テクノロジーとリニア駆動を活⽤し、⾼い表⾯精度を実現







    ワーク詳細

    使用機械
    DMU 60 eVo
  • 産業機械

    • 1台でミーリング加⼯・旋削加⼯・研削加⼯を実現
    • 内径、端面、外径の研削加工

    ワーク詳細

    使用機械
    DMC 80 FD duoBLOCK

※5軸加工機以外でもデモ加工を実施していますので、詳細は弊社営業担当者までご相談ください。ご相談フォームはこちら
※使用機種については一例であり、他の機種でも同じ加⼯ができる場合がございます。詳細は弊社担当者までお問い合わせください。


ワーク名 航空機構成部品
素材 A7075
ワークサイズ 210 x 210 x 190mm
質量 22kg
加工時間 2時間10分
使用工具 エムーゲ
治具 シュンク
クーラント ブラザー・スイスルーブ


ワーク名 金型構成部品
素材 A7075
ワークサイズ 410 x 380 x 800mm
質量 10kg
加工時間 2時間8分
使用工具 Garant/Moldino
治具 ロームヘルドハルダー
クーラント ブラザー・スイスルーブ


ワーク名 内外歯車
素材 SMC420
ワークサイズ φ426 x φ292 x 100mm
質量 50kg
加工時間 15分
使用工具 九州精密
治具 3つ爪チャック
クーラント ブラザー・スイスルーブ


ワーク名 ダブルヘリカルギヤ、ベベルギヤ
素材 SCM420
ワークサイズ φ600 x 350mm
質量 25kg
加工時間 6分/1山
使用工具 インガソール・ランド
治具 特殊治具
クーラント ブラザー・スイスルーブ


ワーク名 シリンダブロック
素材 S45C,Ti6Al4V
ワークサイズ φ500 x φ300 x 220mm,
150 x 150 x 50mm
質量 214kg,10kg
加工時間 5分
使用工具 サンドビック/イスカル
治具 特殊治具
クーラント ブラザー・スイスルーブ


ワーク名 金型
素材 Tool steel (HPM2)
ワークサイズ 156 x 156 x 56mm
CAM Tebis
加工時間 63分
使用工具 Moldino
治具 ロームヘルドハルダー
クーラント ブラザー・スイスルーブ


ワーク名 シリンダ
素材 42CrV4
ワークサイズ φ650 x 600mm
質量 650kg
使用工具 TYROLIT
治具 3つ爪チャック
クーラント ブラザー・スイスルーブ
