基礎から分かる
5軸加工

5軸加工機の特長

5軸加工とは？
  • 直線軸XYZの3軸に2軸の回転傾斜軸を追加した機械で行える、より柔軟な加工方法です。
  • 回転軸を追加することにより、一回の段取りで多くの部分が加工できます。
  • プラス2軸の使い方により、大きく分けて2パターンの加工に分類されます。

  • 割り出し5軸加工

    プラス2軸を任意の角度に位置決めし、直線軸3軸で加工する

  • 同時5軸加工

    2つの回転軸と3つの直線軸を同期させて、3次元曲面を加工する

5軸加工機の分類

回転傾斜軸が追加される場所により、主に3つの型に分類されます。

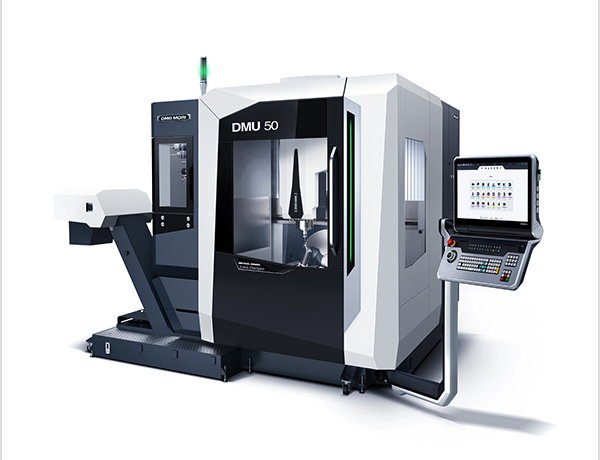

  • 回転傾斜テーブル型

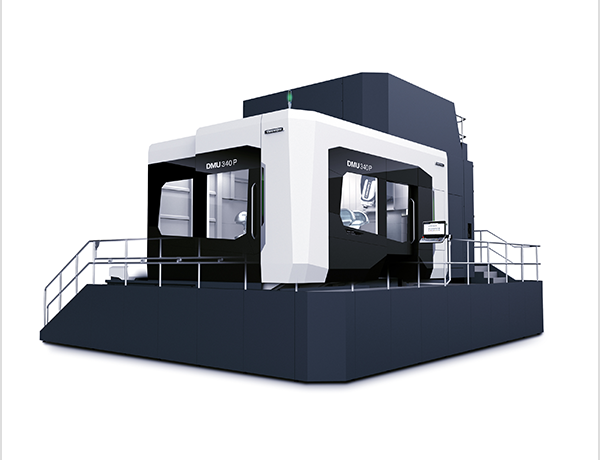

  • 傾斜ヘッド回転テーブル型

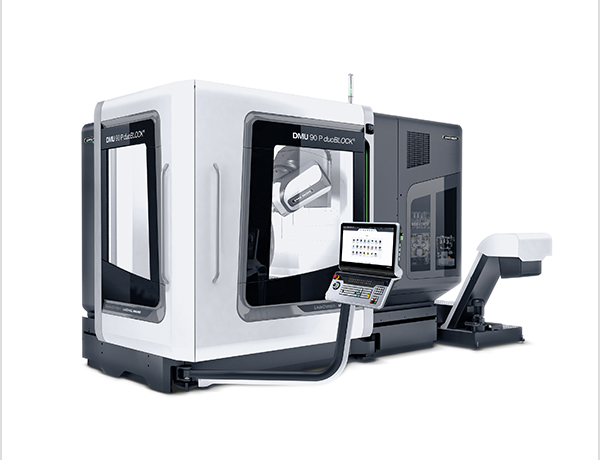

  • 回転傾斜ヘッド型

5軸加工のメリット

特殊形状のワークでしか出番がないと思われがちな5軸加工機ですが、
実は汎用形状のワークでも、3軸加工と比較してたくさんのメリットがあります。

  • 加工時間の短縮｜加工品質/精度の向上

    段取り替え削減
    周速ゼロ点の回避

  • 加工コスト削減｜加工品質/精度の向上

    特殊工具が不要

  • 加工コスト削減

    専用治具が不要
