CELOS / ソフトウェア：ソフトウェア / デジタル製品
CELOS VISUALprogramming 3D
3Dモデル*1から加工形状を認識*2
加工プログラムを生成

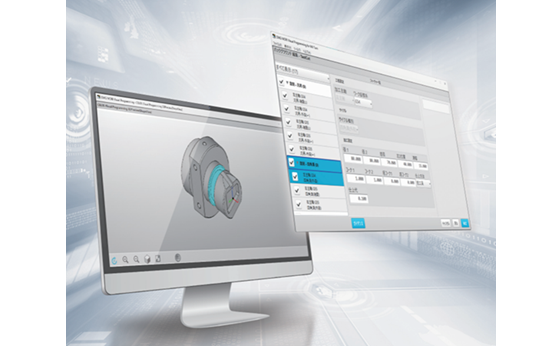

CELOS VISUALprogramming 3DはCADで作成した3Dモデルから加工プログラム*3を生成するPCソフトウェアです。対話形式の分かりやすい操作で、プログラム作成時間を大幅に削減します。
＊1 対応する3Dモデルファイルフォーマット： STEP AP203, AP214（5 MBまでの3Dモデルに対応可能です。）
＊2 認識されない加工形状は、3Dモデルのエッジを選択して取込むことができます。
＊3 旋削加工と、回転軸割出し後の穴あけ加工および同時2軸ミーリング加工に対応しています。同時3軸以上の加工には対応していません。
主なベネフィット

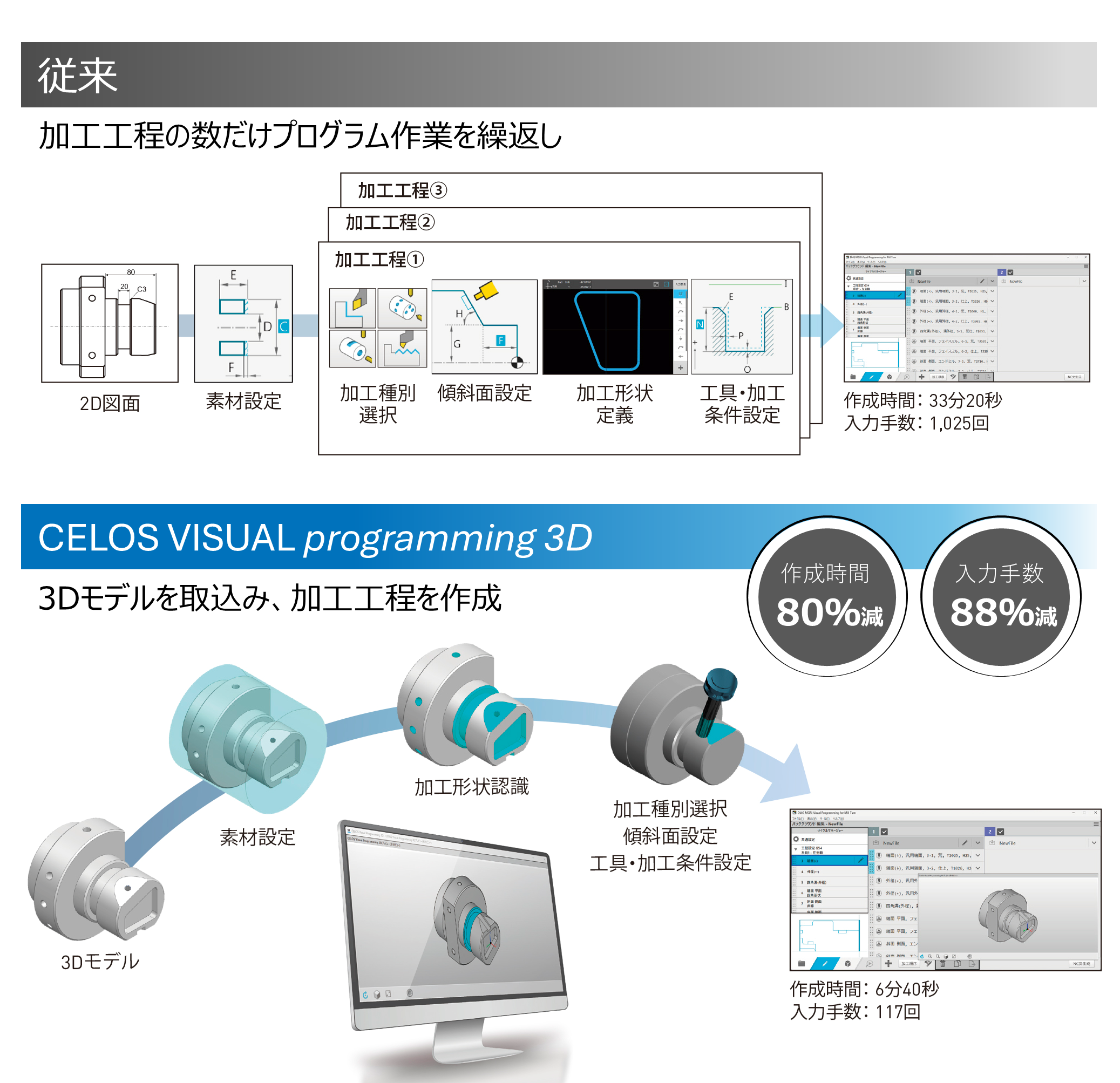

1.プログラム作成時間を大幅に短縮
3Dモデルから加工形状を認識し、加工工程を作成できるため、プログラム作成時間を大幅な短縮が可能です。従来の対話機入力機能と比較して、プログラム作成時間を80％削減します。

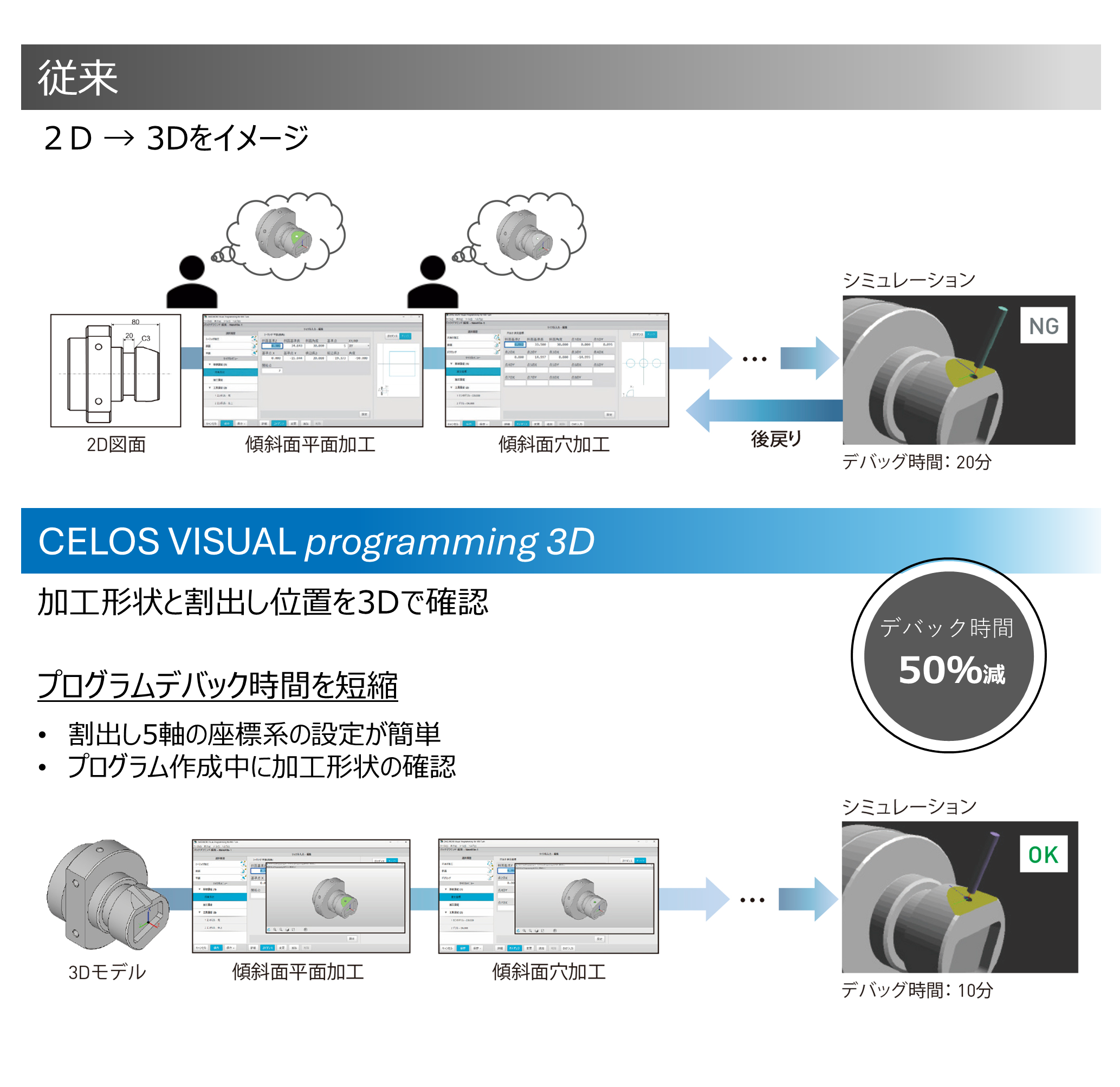

2.簡単・正確なプログラム作成
画面のガイダンスに従いながらデータを入力するだけの簡単な操作で、プログラム作成が行えます。新しい機械導入時でもポストプロセッサの準備は不要です。 視覚的に分かりやすい3Dモデル上で、割出し位置と加工形状を確認できるため、高品質なプログラムの作成を支援します。
動作環境＜推奨動作環境＞
| OS | Windows 11 Home、Windows 11 Pro |
|---|---|
| CPU | Intel Core i5以上 |
| メモリ | 8 GB以上 |
| ハードディスク | 15 GB以上の空き容量が必要 |
| モニタ* | FULL-HD(1920 × 1080) |
*モニタの解像度がFULL-HD(1920 × 1080)より高い場合、一部表示が乱れる場合があります。
"CELOS DYNAMICpost for CELOS VISUALprogramming 3D" を標準搭載
CELOS DYNAMICpost for CELOS VISUALprogramming 3Dは、正確な機械モデルを搭載したNCプログラムベースのシミュレーションソフトウェアです。PC上で正確に確認することができるため、実機での動作確認にかかる時間を大幅に短縮可能です。*CELOS DYNAMICpost for CELOS VISUALprogramming 3Dは、CELOS VISUALprogramming 3Dでご購入いただいた機械でご利用いただけます。1台目は標準付属、2代目以降でシミュレーション用の機械モデルが異なる場合は別途費用が発生します。
* CELOS VISUALprogramming 3D 専用のシミュレーションソフトウェアです。CAMソフトを使用するユーザー向けには、ポストプロセッサや切削力最適化機能を備えたCELOS DYNAMICpost をご案内しています。（別途費用が発生します）
正確な機械モデルを基にしたNCシミュレーション
＋お客様が所有している機械モデルがソフトウェア内にすでに入っており、モデル準備が不要
＋ オフィス等のPCで使用できるため実機での動作確認時間を削減

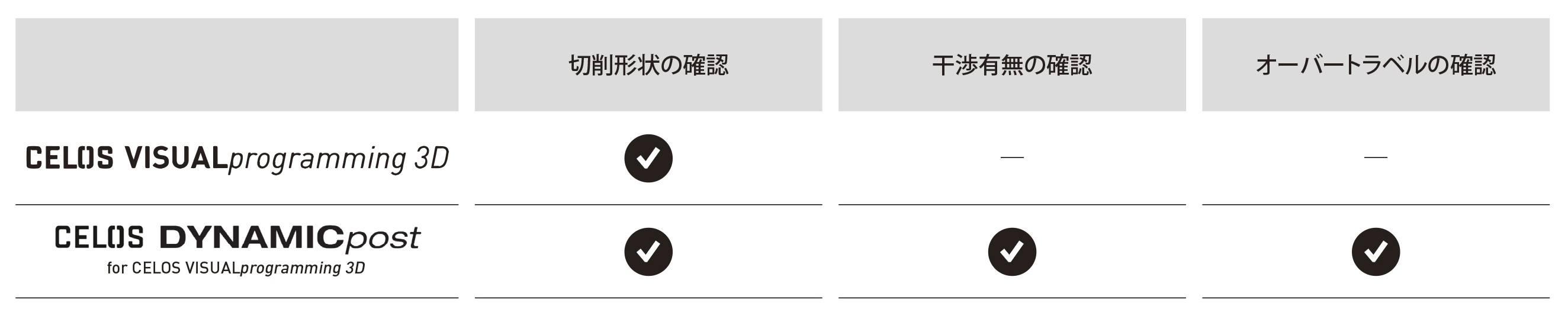

各ソフトウェア対応機能

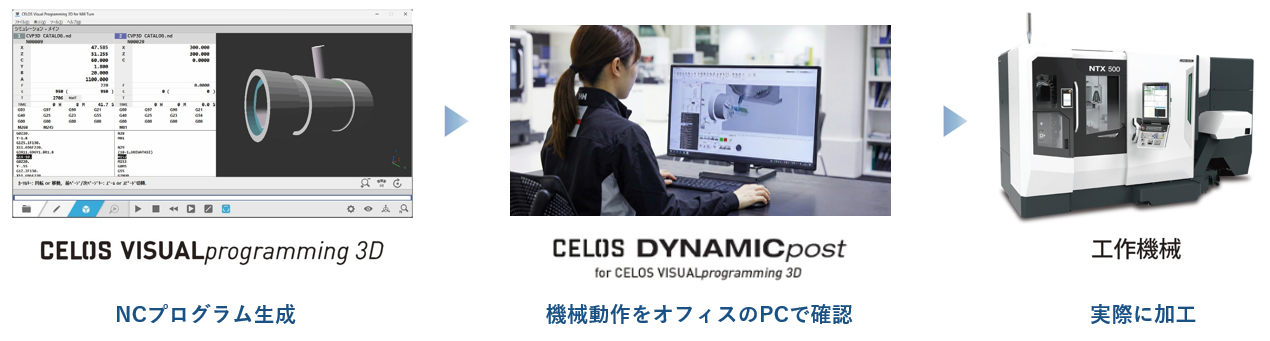

CELOS DYNAMICpost for CELOS VISUALprogramming 3Dの活用シーン
