世界の逸品機器 #7
高速計測で非切削時間短縮
長期安定計測を実現するタッチプローブ
- タグ
-
- マシニングセンタ
- 機内計測装置
- 段取り時間短縮
(製品名)
タッチプローブ TC60／TC64-10
ソフトウェア FormControl
実加工条件下での測定誤差、生産ロス低減への顧客ニーズ
一般的なタッチプローブによる機上計測では、加工時の高粘性クーラントの付着、横形マシニングセンタでのスタイラスによる垂れなど、測定誤差となる様々な要因が有ります。また量産加工時では、機上での測定時間の確保が難しく、一般的なCNCの計測プログラムではXYZ直軸方向の測定に限定され、特に面直方向の計測に時間が掛かるなどの課題が有ります。
計測送り速度F3000で計測時間を短縮 工具の長寿命化にも貢献

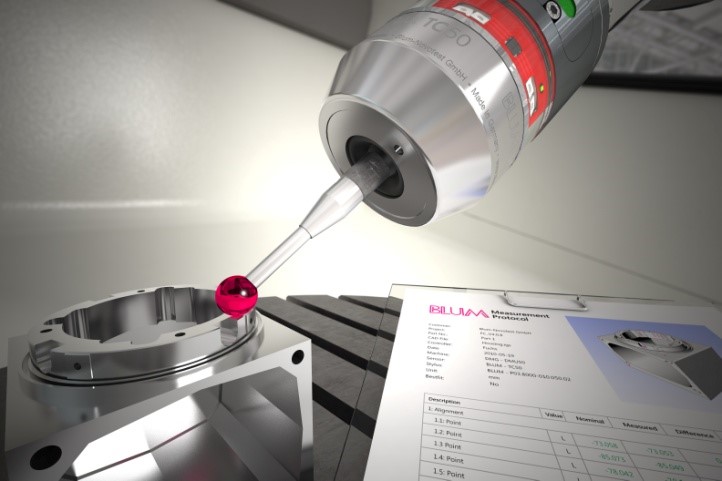

BLUM社のタッチプローブ「TC60」は、F3000の高速な計測送り速度により、タッチプローブ使用時のツールチェンジャ～位置決め～計測における各工程のサイクルタイムを短縮します。加工前の自動芯出し、加工後のワーク形状自動測定のいずれにおいても計測時間を短縮し、生産性の向上に貢献します。また短縮した時間を活用して工具の切削速度を下げることで、工具にかかる負担を減らし、結果として工具寿命を延ばすことも可能です。
内部非接触信号方式により、実加工条件下で長期安定計測
内部非接触式の光学式信号発生方式により、信号発生部が摩耗することなく、長期的に安定した計測が可能です。量産加工においても長期間安心してご利用いただけます。また高触圧設定により、高粘性クーラントが付着したワークへの良好なタッチ特性を実現、かつ横形マシニングセンタでのスタイラス垂れ抑制など、実加工状態にて安定した計測が可能です。(低触圧タイプも選択可能です。)
ワークの全方向計測可能な”TC64-10”
＋Z方向の測定が可能な“TC64-10”により、ワークの厚みや横穴などの測定にも対応します。特許技術の「shark360テクノロジー」（プローブ内部のフェースギア）の採用により、L型スタイラスの回転方向に力が加わった場合の計測も可能なタッチプローブです。
“フォームコントロール”で簡単に機上3次元計測を実現
従来の計測システムは、計測に至るまでの操作が難解で、オペレーターには大きな負担でした。このタッチプローブと合わせて使用可能なソフトウェア「フォームコントロール」は、簡単に計測データの取り込みやプログラミング、計測結果のグラフ表示等を行うことができるサポートツールです。機上にて3次元計測器と同じ動きを実現し、これまで難しいとされていた面直方向の計測も簡単に行うことができます。
この記事では、DMG森精機が世界中から厳選した逸品機器をご紹介しています。
ご紹介の製品は、DMG森精機のショールームにてご覧いただけます*。
*一部、期間限定となっておりますので、事前にご確認ください。
