自動化システム：パレットハンドリング

PH Cell

PH Cell

さまざまな要件に対応する
モジュール構造を採用した自動化システム

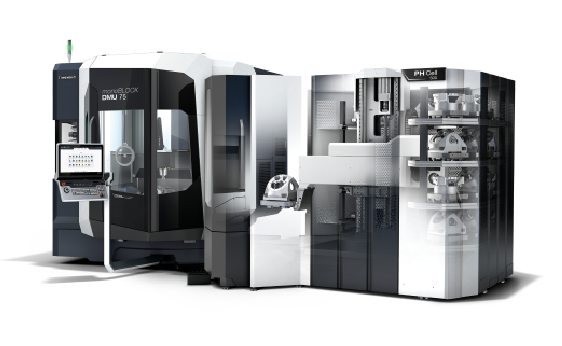

PH Cell は、コンパクト且つ人間工学に基づく優れた作業性、柔軟性、モジュール構造、後付け対応といった特長を兼ね備えています。機械側面からのパレット搬送を採用することで、本機の加工室への優れた接近性と機内の視認性を確保しています。 PH Cell は多くのマシニングセンタに接続可能で、さらにモジュール構造を採用しており、お客様はさまざまなサイズ・タイプのパレット、パレット収納枚数を選択できます。また、PH Cell は機械導入後の後付けにも対応可能です。
最大 40 パレット対応の PH Cell 300 や、パレット 2 枚を同時に搬送できる高速ダブルグリッパフォークを搭載した PH Cell 2000などの豊富ラインアップを取り揃えております。

デジタルツインショールームはこちら

主な仕様一覧

※スクロールして確認できます

	最大搬送質量	システム内の最大パレット数	クランピングシステム	ゼロポイントクランピングシステム対応メーカー	パレットサイズ
PH Cell 300	300 kg	40 パレット	ゼロポイントクランピングシステムを搭載	Erowa, Schunk, Zimmer	320 × 320 mm, 345 × 345 mm, 400 × 400 mm, 500 × 500 mm, φ400 mm, φ500 mm
PH Cell 500	500 kg	32 パレット	加工後のテーブルに組み込み	―	400 × 400 mm, 500 × 500 mm
PH Cell 800	800 kg	30 パレット			400 × 400 mm, 500 × 500 mm, 630 × 630 mm, φ630 mm, φ800 × 630 mm
PH Cell 2000	2,000 kg	21 パレット			630 × 630 mm, 800 × 630 mm, 800 × 800 mm, 1,000 × 800 mm, φ900 × 800 mm, φ1,080 mm

※実際の仕様と異なる場合もございますので、詳細は担当営業へご確認ください。
