テクノロジーサイクル：計測サイクル
Measuring Pro
豊富な計測機能によりプログラム作成時間を短縮
Measuring Proは計測作業のプログラミングをサポートし、段取り時間を短縮するテクノロジーサイクルです。対話形式により簡単に計測プログラムの作成が可能なため、オペレーターの作業負担を軽減することができます。
主な対応機種
- INHシリーズ
- NTXシリーズ
- NVXシリーズ
- NHXシリーズ
- NLXシリーズ
開発の背景
ワークの複雑化・高精度化に伴い、計測工程も複雑化・高度化しています。多くのお客様は計測を行う場合、Gコードの入力や専用のマクロプログラムを作成して対応されています。この場合、ワーク座標などの計測・補正に必要な機械システム変数を調べるためにマニュアルを確認する手間や、作成したプログラムの計測動作や計測結果が正しいか確認を行う手間が発生してしまうため、オペレーターの負担が大きく、段取り時間が増大してしまうというのが課題でした。
そこでDMG森精機では、計測作業のプログラミングを誰もが簡単に素早い立ち上げと高い品質の加工や計測を実現可能な「Measuring Pro」を開発いたしました。
ユニークセリングポイント
1.豊富な計測サイクルを搭載
Measuring Proは、一般的なXYZ面計測のほか、シャフト計測や回転軸位相計測といった複雑な計測を含む16種類*1の豊富な計測サイクルに対応しています。
*1 INHシリーズの場合。機種や仕様によりサイクル数は異なります。
豊富な計測機能
2.対話形式のプログラミング
CELOS画面のガイダンスに沿って必要項目を入力するだけで、計測作業のプログラムを作成することが可能です。プログラミングを対話形式で行うため、特別なスキルや計算は不要、プログラムを短時間で作成することができます。

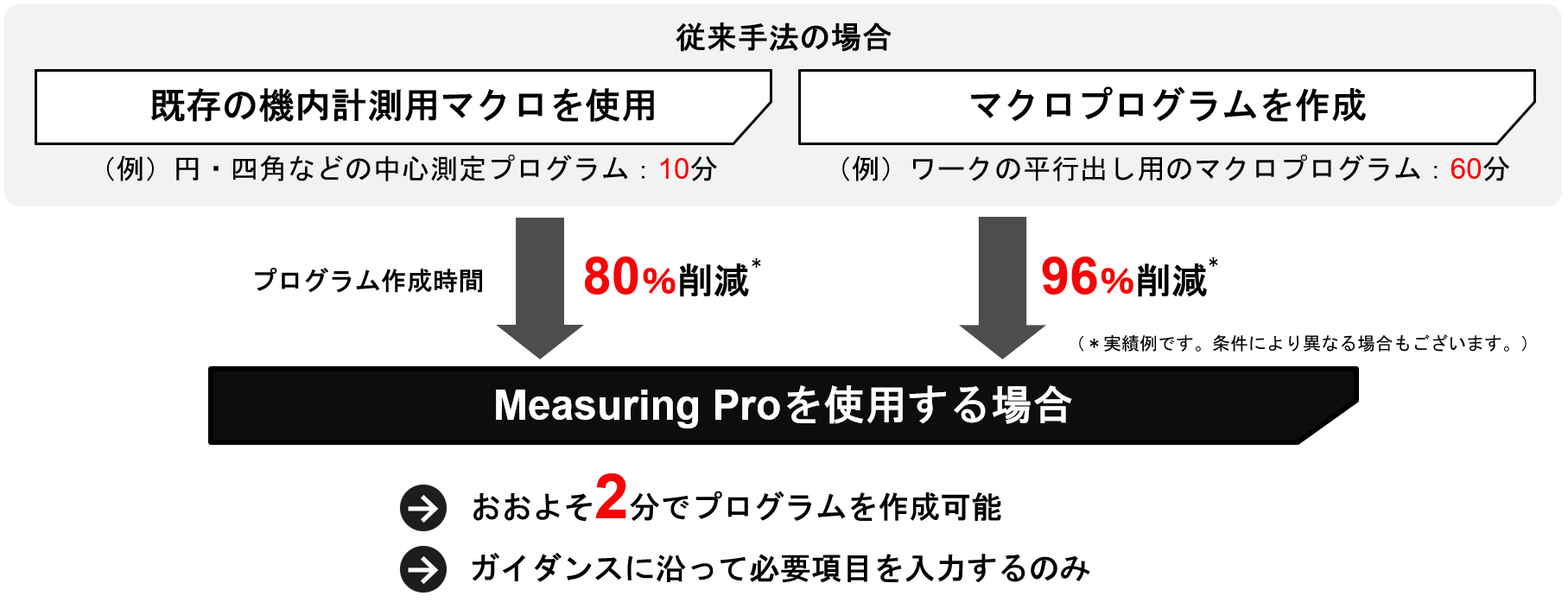

プログラミング時間の大幅な短縮

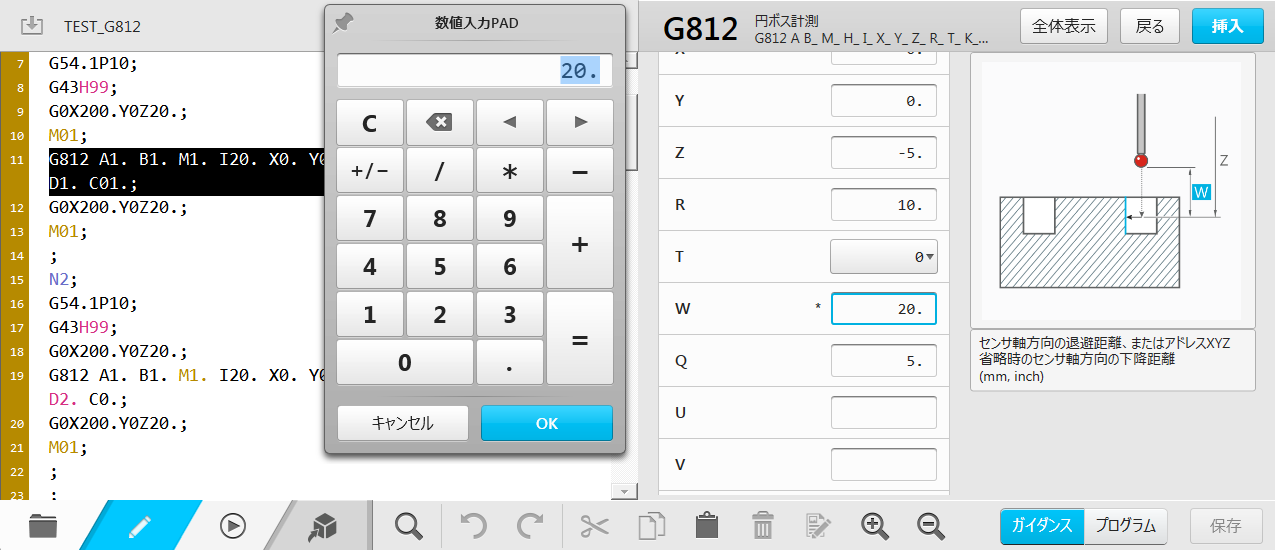

対話形式による入力
3.補正作業を安全かつスムーズに実施可能
補正フィードバック機能により測定後に自動で補正値が入力されるため、 補正作業をスムーズに行えるかつ入力ミスを防止できます。また、アラーム停止機能により、設定した上限値と下限値を超えた場合は機械停止するため、干渉事故を未然に防止します。
