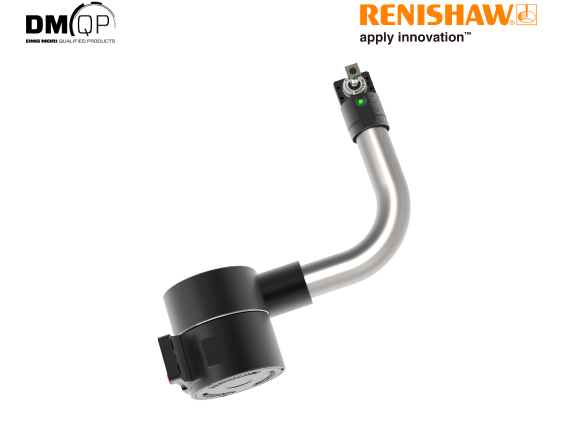

高精度工具計測アーム「HPRA / HPPA / HPMA」

堅牢なプラットフォーム設計で、工具計測や工具折損検出を高精度に行う事ができるターニングセンタに最適な工具計測アームです。
製造工程で発生する課題に応じて、フレキシブルな手動アームや量産に最適な自動アーム、カスタムアームなど各種タイプを用意しています

※製品詳細については、弊社営業担当者までご確認ください。
※メーカー名：レニショー株式会社（イギリス）

1.ニーズに合わせたカスタマイズ

ターニングセンタ用ツールプリセッタでは加工機に合わせたカスタマイズが不可欠です。標準製品ではお客様の加工内容に合わない場合はカスタマイズが可能ですので、ぜひご相談ください。熟練エンジニアが、最適なソリューションをご提案いたします。

2.HPRA（手動着脱式ツールプリセッタ）

HPRAは段取り時の工具計測用に設計した着脱式のアームです。加工中は機外で収納しますので機内干渉を最小化することが可能です。

3.HPPA（手動可倒式ツールプリセッタ）

HPPAは段取り時の工具計測用に設計した可倒式アームです。ツールプリセッタは機内常設のため、簡単に工具計測を開始できます。

4.HPMA（電動式ツールプリセッタ）

HPMAは高精度な電動アームです。オペレーターの作業や操作を最小限し、安定かつ効率的な無人加工を実現。自動工具計測により生産性の向上に貢献します。

※スクロールして確認できます

	動作	工具計測	工具欠損検知	パーツ寸法計測	システムの繰り返し精度	特長
HPRA	手動（着脱式）	●	〇	〇	5µm 2σ^* 8µm 2σ^**	複数機での共用利用が可能
HPPA	手動（可倒式）	●	〇	〇	5µm 2σ^* 8µm 2σ^**	素早く高精度な工具計測
HPMA	電動	●	●	〇	5µm 2σ^* 8µm 2σ^**	量産に最適な自動工具計測/工具折損検出
HPMA-X	電動	●	●	〇	8µm 2σ	大型機向け、複数工具の計測/折損検出用に複数プローブを搭載可能
HPGA	電動	●	●	●	3µm 2σ^***	過酷な環境でも高い繰り返し精度を確保、パーツ寸法計測も可能

* 6～15インチチャック用アーム
** 18～24インチチャック用アーム
*** LP2 でのテスト時。MP250 を使用すると、繰り返し精度が向上する可能性があります。
