段取り交換がフィンガーチャックのみの
オイル式バーフィーダ
オイル流体特性をさらに向上させた新ハイドロダイナミックサポートと、先端に配置した高剛性の調整式振れ止め装置及び中間振れ止め装置により、中・大径のバーワーク加工に最適なオイル式バーフィーダです。
※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名:アルプスツール(日本)
主な特長
1.防振、防音性
オイルの流体特性を活かすことで、サポート内の防振・防音効果が高いです。
2.段取性
交換部品はフィンガーチャックのみ。段取り交換の手間を解消します。
上部カバーは、作業環境に応じてどちらからでも開閉可能です。
3.安全性
オイルフィーダはフルカバータイプで加工中のトラブルによる破損部品の
外部への飛び出しを防ぎます。
4.省メンテナンス性
オイル仕様により、部品の破損・消耗が減少するため、
メンテナンスにかかる時間・費用を抑えることができます。
5.DMG MORIがワンストップで対応
当社製機械に適用したインタフェースをご用意し、
据付およびサービスも全てDMG MORIが請け負います。

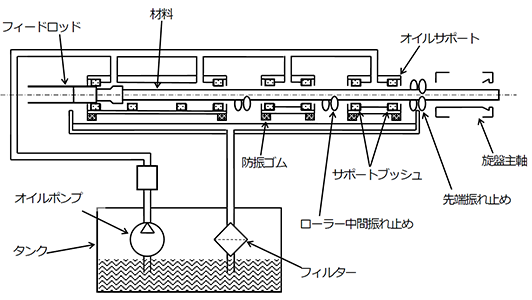

複合振れ止め方式(オイルフィーダ原理図)
フィードパイプ型に合ったサポートブッシュ、材料径に合わせた先端振れ止めブッシュと中間振れ止めローラーにより材料をサポートし、それに防振装置を取り付けることにより、回転中の材料の振動を吸収します。また、サポート内にオイルを供給し、材料の回転により発生する油圧クッションを利用して、回転中の材料とブッシュの摩擦や振動を防止します。
記1.サポートブッシュは基本的に主軸内径に合わせる。
記2.フィードロッドは基本的に主軸内径に合わせる。
サイズラインナップ
型式 | ASR RX32Ev | ASR RX45Ev | ASR RX51Ev | ASR RX65Ev |
---|---|---|---|---|
材料径 | Φ8~27mm(Φ32) ※()内は段引き時 |
Φ8~40mm(Φ45) HEX10~35mm ※()内は段引き時 |
Φ8~45mm(Φ51) HEX10~38mm ※()内は段引き時 |
Φ8~60mm(Φ65) HEX10~46mm ※()内は段引き時 |
材料長 | 2.5m/3.0m/4.0m | 2.5m/3.0m/4.0m | 2.5m/3.0m/4.0m | 2.5m/3.0m/4.0m |
型式 | ASR RX32Ev |
---|---|
材料径 | Φ8~27mm(Φ32) ※()内は段引き時 |
材料長 | 2.5m/3.0m/4.0m |
型式 | ASR RX45Ev |
---|---|
材料径 | Φ8~40mm(Φ45) HEX10~35mm ※()内は段引き時 |
材料長 | 2.5m/3.0m/4.0m |
型式 | ASR RX51Ev |
---|---|
材料径 | Φ8~45mm(Φ51) HEX10~38mm ※()内は段引き時 |
材料長 | 2.5m/3.0m/4.0m |
型式 | ASR RX65Ev |
---|---|
材料径 | Φ8~60mm(Φ65) HEX10~46mm ※()内は段引き時 |
材料長 | 2.5m/3.0m/4.0m |
