世界の逸品機器 #3
国内初。機上でのワーク面粗度自動計測と、計測結果のフィードバックを可能にした表面粗さゲージ

頻繁な計測が困難なワーク面粗度

従来、加工面の粗さ計測には、計測と追加工に伴うワーク着脱の手間やその際に発生する取りつけ誤差などがあり、多くのワークを計測することは困難でした。

そのため、完成品を測定して初めて不良品に気付くことがあり、再加工の手戻りが発生し生産性の低下に繋がっています。

「デジログ」技術によりワーク面粗度を機上計測 - データも自動で一元管理

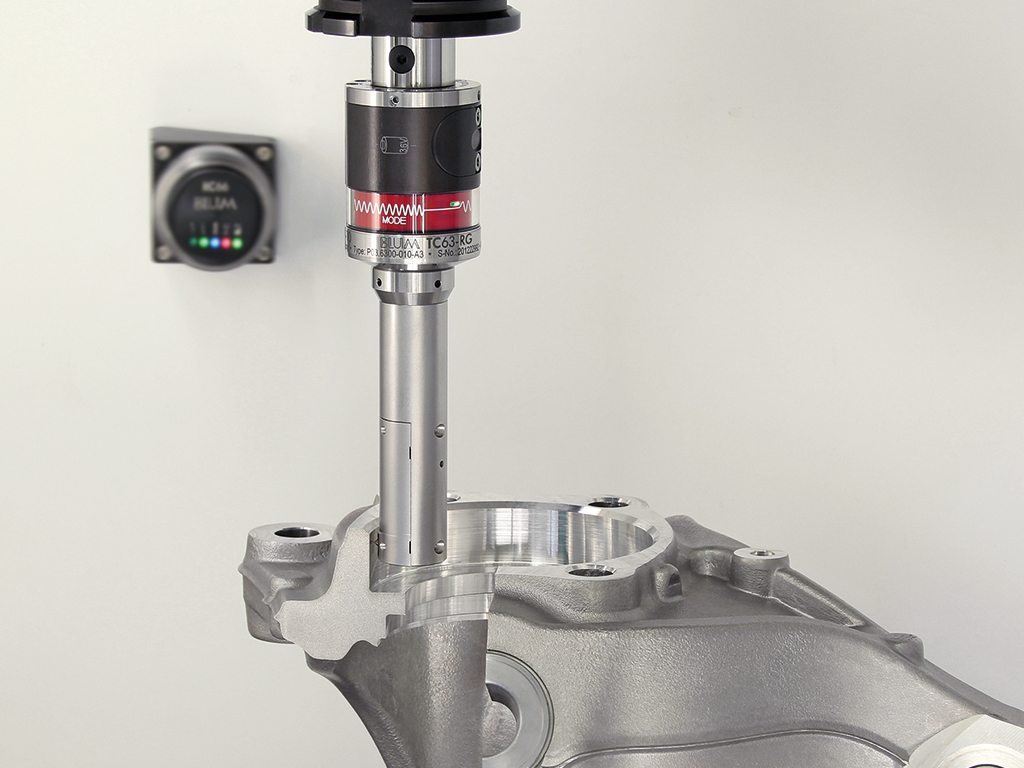

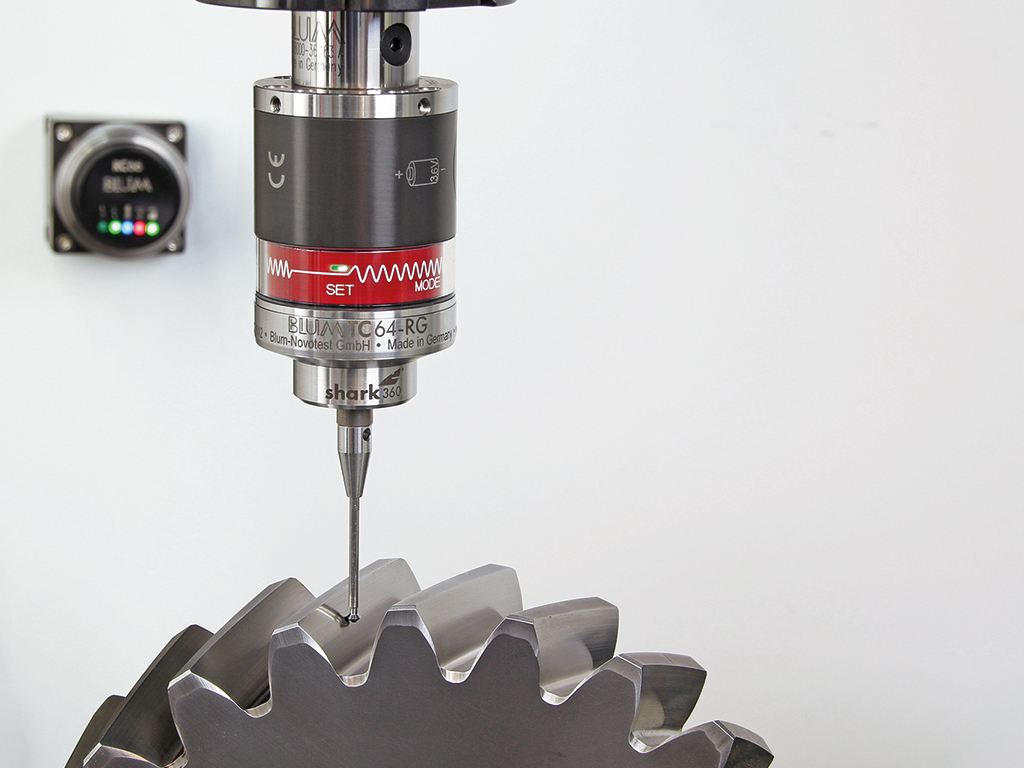

BLUM社の表面粗さゲージ「TC63-RG／TC64-RG」では、ワーク面粗度を機上計測することが可能なため、基準に達していない面粗度を早期発見します。面粗度計測の自動化により生産効率を向上させると同時に、表面粗さの不合格品を抑制することが可能です。

タッチ信号を使った高精度なデジタル計測と、インターネット通信によるアナログ計測速度のスキャンができる「デジログ」技術により、機上で高精度にワークの面粗度の計測ができます。専用スタイラスで計測箇所をスキャニングし、計測結果をRa、Rz、Rmaxなどで表示します。計測結果はすべて自動で保存され、且つ不良発生時の設備側でのエラー表示も実現しています。

また、内部非接触式の光学式信号発生方式により、信号発生部が摩耗することなく、長期的に安定した計測が可能です。耐塵耐水性はIP68を達成しており、負荷のかかる加工環境にも耐えることができる設計となっています。

この記事では、DMG森精機が世界中から厳選した逸品機器をご紹介しています。

ご紹介の製品は、DMG森精機のショールームにてご覧いただけます*。

*一部、期間限定となっておりますので、事前にご確認ください。
