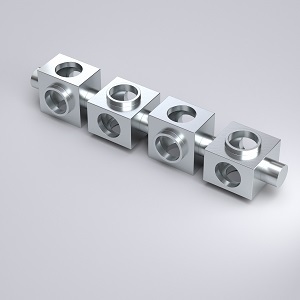

特殊継手：テクノロジーサイクルの活用
- [材料]
- 超音波/レーザ加工機：超音波加工機
- [加工方法]
- 5軸加工：同時5軸
- [業種・ワーク]
- 自動車：その他自動車
ポイント
テクノロジーサイクル「インターポレーションターニング」を用いた内部球面加工
ワーク
| 業種（大分類） | 自動車 |
|---|---|
| 素材名称 | S45C |
| 被削材寸法 | φ670×1538mm |
| 加工時間 | 20時間 |
機械
| 機種 | NTX 2000 | 1500 SZY |
|---|---|
| 左主軸 | 5,000 min-1 |
| 右主軸 | 5,000 min-1 |
| その他仕様 | タレット：10角タレット、12,000min-1 チャック：8インチ |
周辺機器
| 治具サプライヤ | 北川鉄工所 |
|---|
工具
| 工具サプライヤ | サンドビック |
|---|
