テクノロジーサイクル:ハンドリングサイクル

タレットステディレスト

シェア

タレットステディレスト

振れ止め動作のプログラミングをサポート

タレットステディレストは、刃物台に装着した振れ止めの動作プログラミングをサポートするテクノロジーサイクルです。対話形式による簡単な設定で、振れ止め動作のプログラムを作成することができます。

主な対応機種

  • CTX 4Aシリーズ
  • CTX TC 4Aシリーズ
  • SPRINT 50/65シリーズ

開発の背景

シャフトなどの長尺ワーク加工する際、加工精度を向上させるために振れ止めを使用しますが、工具との干渉防止のため、振れ止めのリトラクト(退避)とアプローチが必要となります。この動作設定のためには、ワークをクランプする位置を事前にメモし、動作プログラムの作成や手動でのプログラム入力が必要となっていました。DMG森精機では、このような課題を解決するために、振れ止め動作プログラミングを簡単かつ短時間で行うことのできるタレットステディレストを開発いたしました。

ユニークセリングポイント

1.プログラミング時間の短縮

タレットステディレストは、振れ止めがクランプ位置にある時に設定ボタンを押すだけで、座標と移動量を計算して位置設定を自動で行い、振れ止めの退避位置とクランプ位置の動作を簡単に設定することができます。

アプローチやリトラクトの移動量などのパラメータを、HMIであるCELOSに表示されたグラフィックを確認しながら、ガイダンスに従って対話形式で設定することができます。パラメータの入力は特別なスキルが不要で、プログラミングを対話形式で行うため、短時間でプログラムを作成することができます。

従来のプロセスでは、クランプ位置の決定からプログラミングの完了までに10分程度の時間がかかっていましたが、タレットステディレストであれば、約1分でプログラミングを完了することができます(当社調べ)。

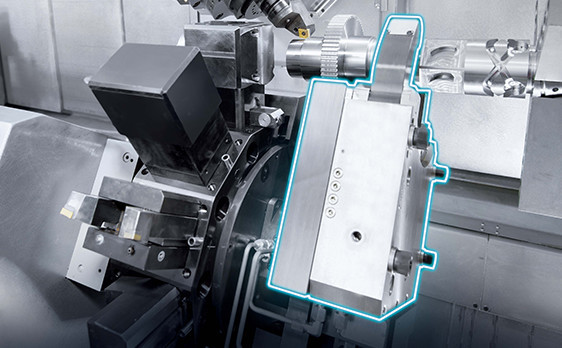

2.振れ止めを含めたソリューション

DMG森精機では、周辺機器パートナーとのオープンイノベーションにより、ソフトウェアと合わせてお客様のワークに最適な振れ止め装置を含めたソリューションをご用意しています。

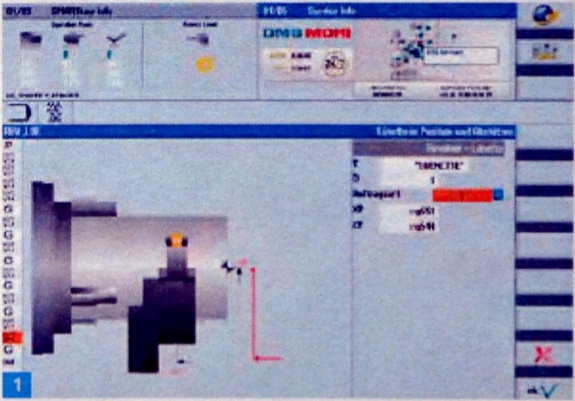

対話形式によるパラメータの入力

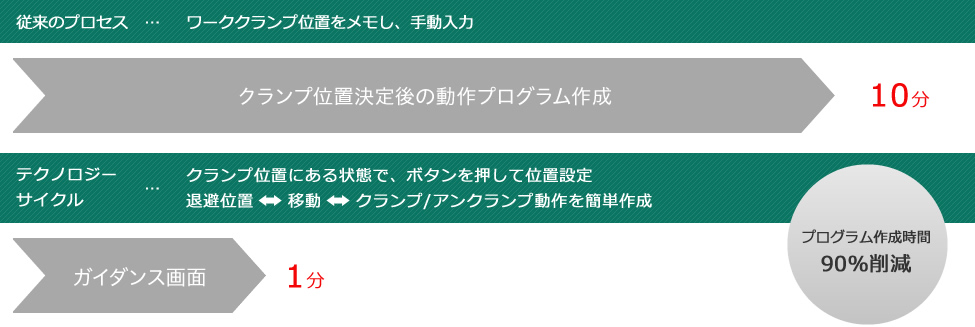

プログラミング時間の短縮
