駆動式ブローチングツールホルダ「MNL1260100」

MNL1260100

内外歯車およびキー溝加工用の駆動式ブローチングツールホルダ。高剛性かつ高精度な表面仕上げを実現するため強化されたガイドを採用。

※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名：M.T. S.r.l（イタリア）

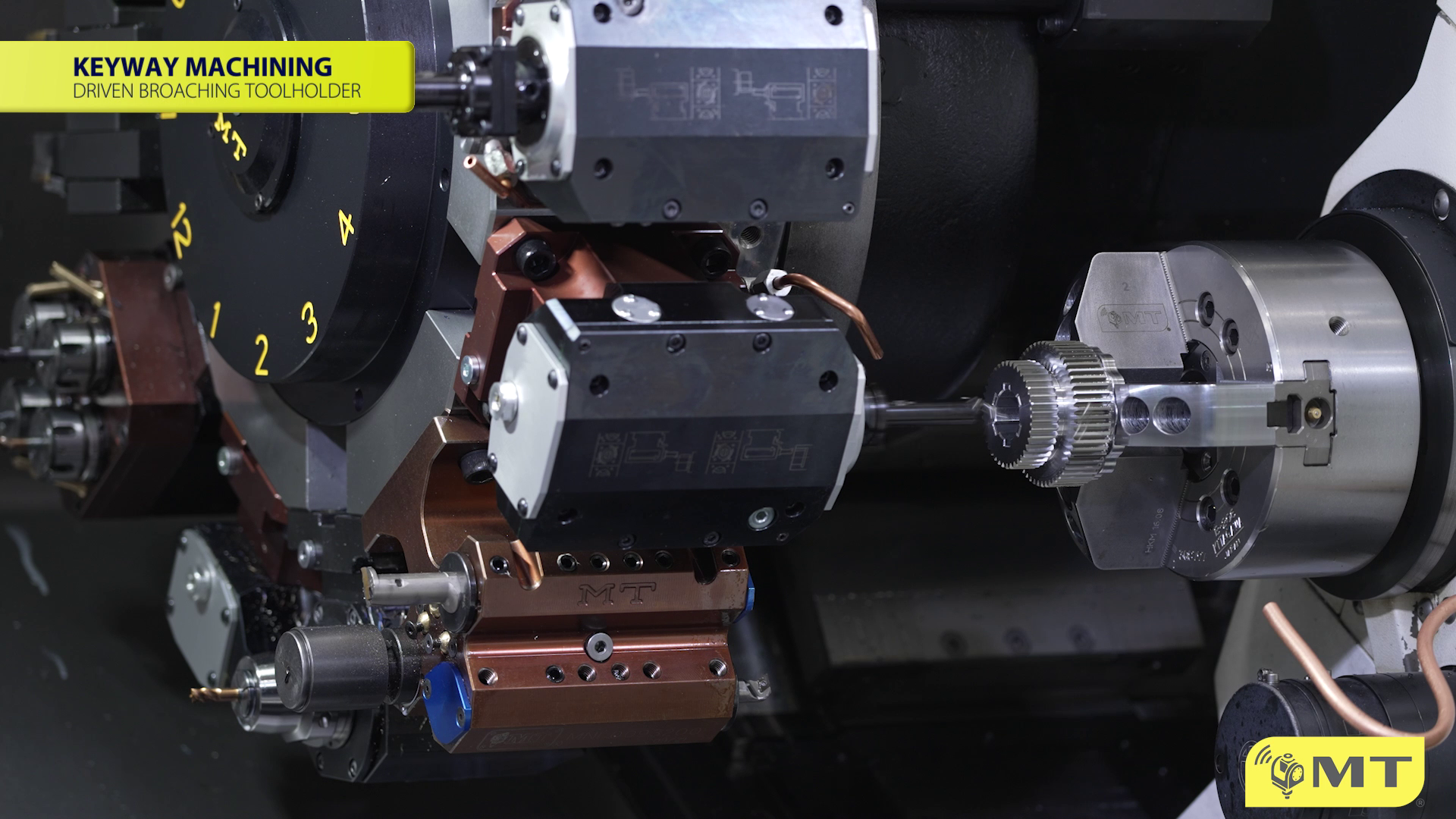

1. キー溝加工を1台に工程集約

ターニングセンタにブローチングツールホルダ取り付けることで、キー溝やギヤの加工を行うことができるため、従来はターニングセンタとブローチ盤の2台の機械でのセットアップしていた時間を短縮することが可能です。

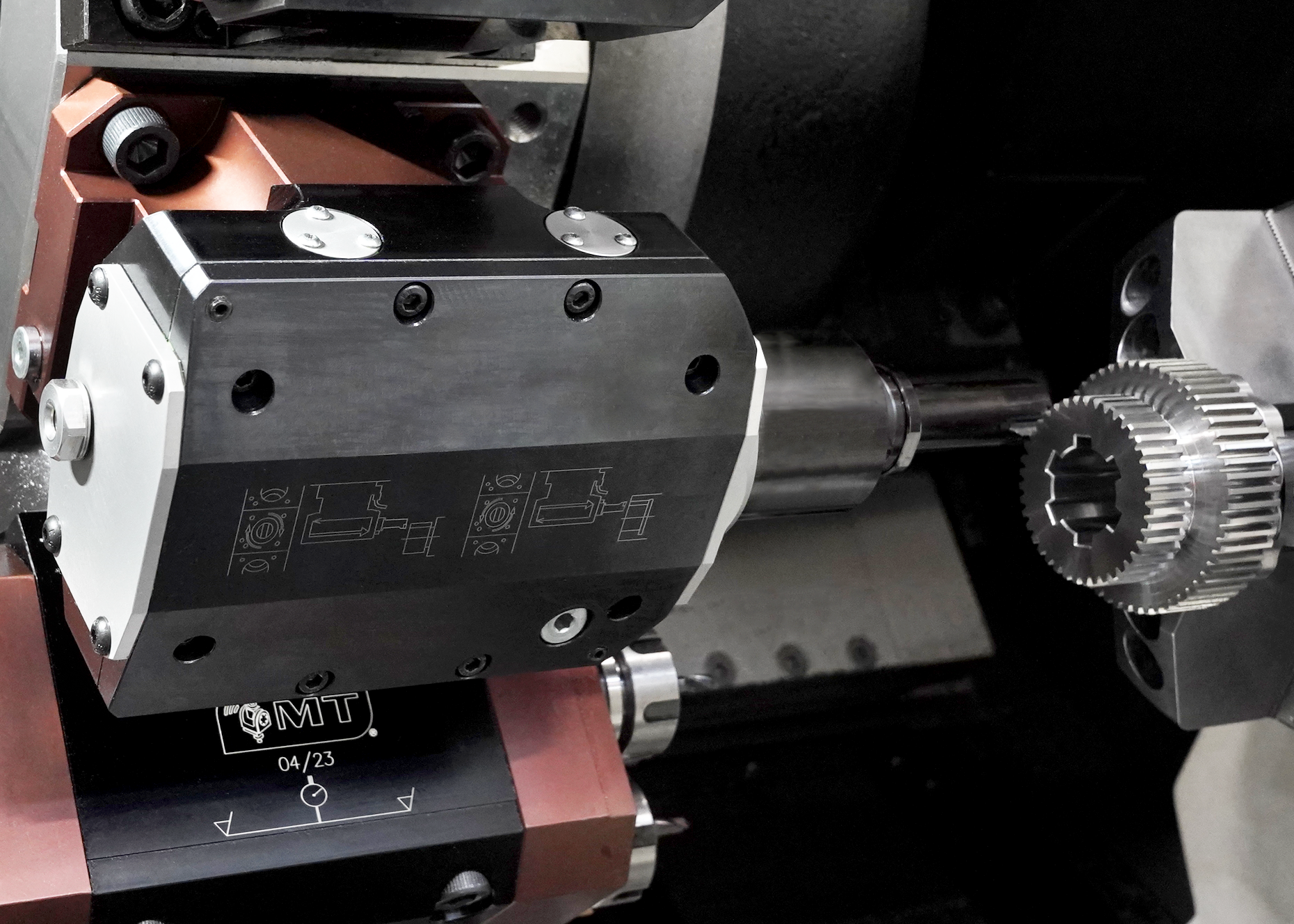

2. 内外歯車の加工対応

高剛性なツールホルダのため、工具を180°反転させ回転方向を変更するだけで、内歯車・外歯車の高精度加工が可能です。Y軸微調整システム（オプション）により、Y軸が搭載されていない機械でもY軸の位置補正が可能です。

3. 工具寿命の延長が可能

ブローチングツールホルダは、工具が加工ストローク後（ワークに接触・加工している状態の後）、リターンストローク時には工具が上昇し非接触状態となるため、工具寿命を延ばすことにもつながっています。

4. 最大10 mm幅のキー溝を加工が可能

ブローチングツールホルダは、市販されているブローチングツールを使用できます。また、M.T. S.r.lでは加工条件を最適化し加工時間を短縮するための、キー溝加工ツールホルダ用の特殊工具の製作も可能です。

※スクロールして確認できます

	最高回転速度	ギヤ比^※1	ストローク	タレット形状	工具シャンク
MNL1260100	500 min^-1	1 : 1	50 mm(作業ストローク 47 mm)	BMT-60	Φ16 mm

※1 回転工具軸の回転数と、工具の直動ストロークの比率を示します。
※2 詳細は担当営業へお問い合わせください。
