加工関連：チャック

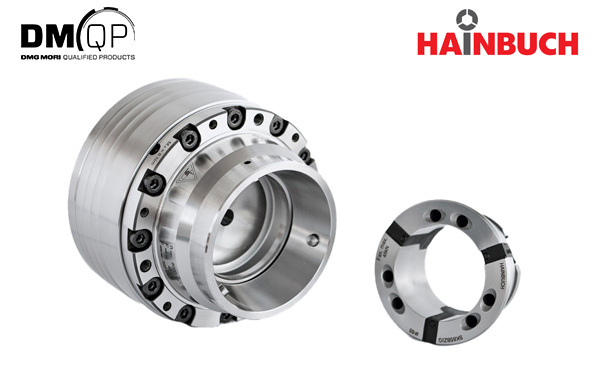

クイックチェンジ式パワーコレットチャック「スパントップ ミニ」
チャック外径の最小化により工具の接近性に優れる
スパントップ ミニは、専用治具を使用して、誰でも簡単に10秒以内でコレット 交換が可能なパワーコレットチャックです。チャック外径が従来品より3分の2に小型化・軽量化されたことで慣性モーメントが小さくなり、機械主軸にかかる負荷が軽減できます。また、オプションのアダプテーションリングを取付ければ、従来のマンドー内径アダプターやジョーモジュール（三爪アダプター）も使用可能です。スパントップ ミニは、最新のターニングセンタや複合加工機の能力を最大限に引き出し、サイクルタイムを短縮するため、ワーク1つ当たりの製造コスト削減に貢献します。
※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名：ハインブッフ・ジャパン株式会社（日本）
主な特長

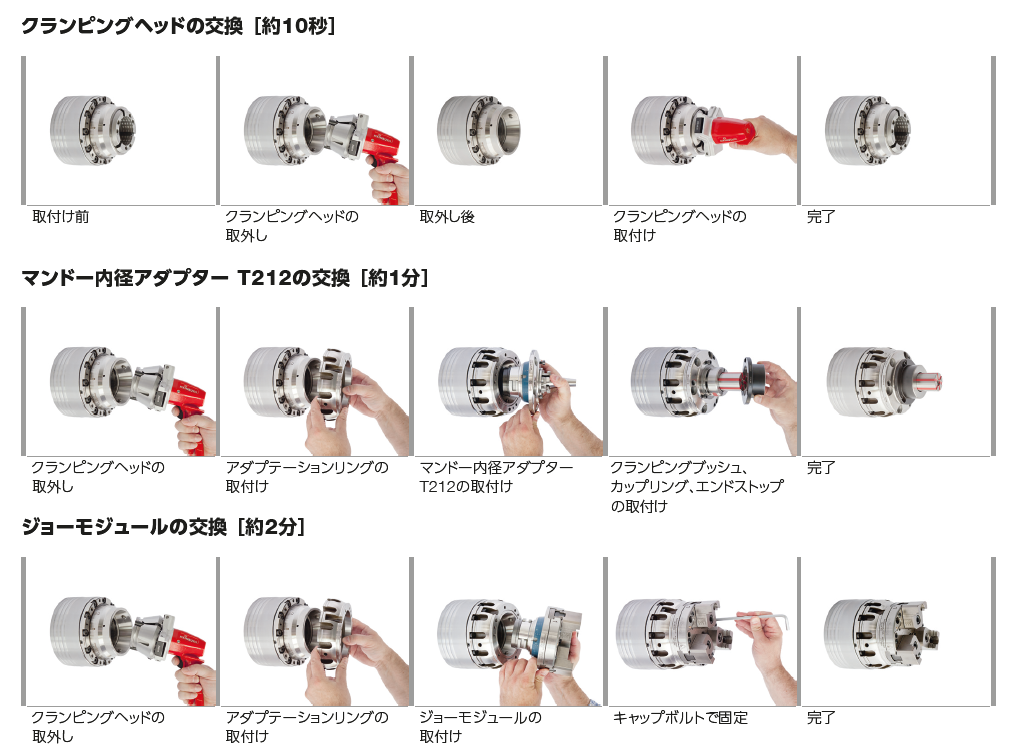

①専用治具を使用して、誰でも簡単に10秒以下でコレット交換
専用治具のチェンジングフィクスチャーを使用すれば簡単、安全にクランピングヘッドの取付け・取外しが可能です。手動式と空圧式の2種類があり、サイズに応じて片手または両手で保持するタイプを選択可能です。
②チャック正面からワークストッパを容易に着脱
ワークストッパーの調整をチャック正面から容易に行うことができます。そのため、多品種少量生産の段取り替え時間を短縮可能です。
③面当たりのクランプによる高い把握剛性
特殊ラバーで接着したクランピングヘッドにより、ワークに対して面接触するため、クランプ力の伝達効率が向上します。そのため把握力が高く、切削条件を上げることが可能です。
製品仕様
※スクロールして確認できます
| 貫通穴径 | 把握径 | 許容最高回転速度 | 最大静的把握力 | 保証振れ精度 引込型チャック | 保証振れ精度 静止型チャック | |
| スパントップ ミニ | φ66 mm | φ3～65 mm | 6,000 min-1 | 105 kN | 10 μm | 20 μm |
※詳細は担当営業へお問い合わせください。
