計測関連：機内計測装置

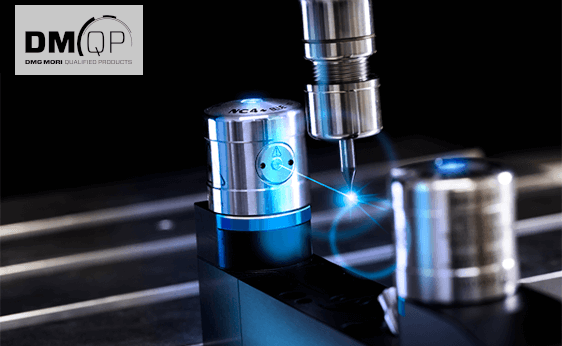

非接触工具計測システム NC4 + Blue

高精度かつ高速で工具計測・工具折損検出を実現

業界初のブルーレーザを搭載し、旧モデルから光学系を改良したNC4 + Blueシステムは、工具計測精度を大きく変える存在です。

※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名：Renishaw（イギリス）

DMQP
特設サイト

主な特長

1.ブルーレーザによる高精度工具計測

ブルーレーザの搭載により計測性能が向上し、超小径工具でも計測可能です。また多種多様な切削工具を使用して加工を行う際に、最小限まで抑える必要がある工具形状ごとの計測誤差も抑えられるようになっています。
NC4 + Blueによる高精度な工具計測により、これまでよりも正確かつ効率的な加工が可能です。

2.卓越したパフォーマンス

NC4 + Blueフィックスドシステムは、±0.5μm(2σ値、F115/F145の場合)という高い繰り返し精度を誇り、極小の工具計測が可能です。(最小工具径：Φ0.03mm(F115の場合))

NC4 + Blueは設置面積も省スペースで送光ユニットと受光ユニットのヘッドもコンパクトなため、加工領域も広く使用できます。またミーリング加工の工具計測のほぼ全てをカバーします。

3.最適化された計測サイクル

レニショーの非接触式ツールセッタは、全て最適化されたオンマシンソフトウェアに対応しており、このソフトウェアには下記の機能があります。

デュアル計測モード：工具がレーザビームから出た瞬間に工具計測を行います。これにより大幅にサイクルタイムを短縮でき、湿潤な環境下でも安定した計測を行うことが可能です。
自動最適化：工作機械に合わせて、オンマシン計測を自動で最適化します。

4.エアブロー標準搭載

すべてのタイプにエアブローを標準装備し、高精度かつ高信頼性の工具計測を可能にしています。
