5軸加工ナビセンタリングバイス（K.Saito企画・監修）

5軸加工ナビ　センタリングバイス（K.Saito企画・監修）

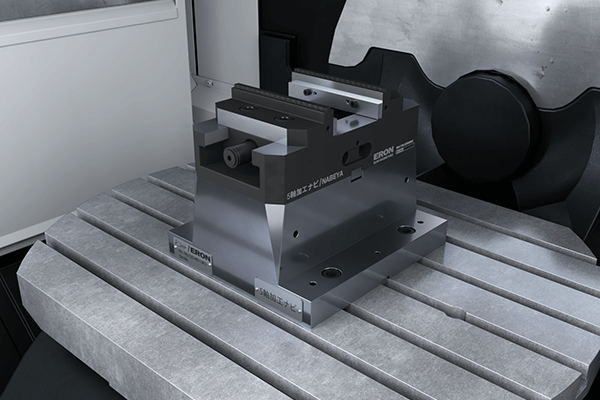

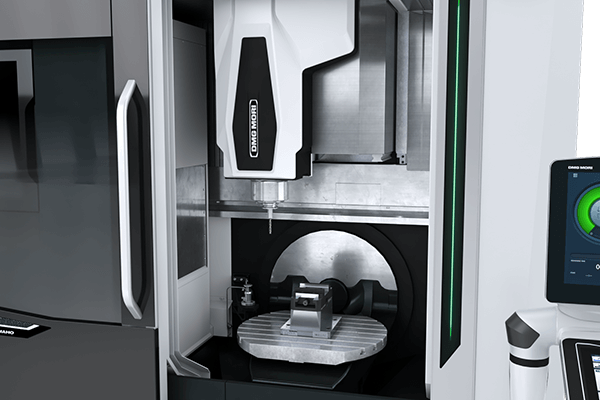

主軸とテーブルの干渉を防止する5軸加工機専用のセンタリングバイスです。

※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名：株式会社ナベヤ（日本）

1.ワークサイズ約200 mm角以内の加工に最適

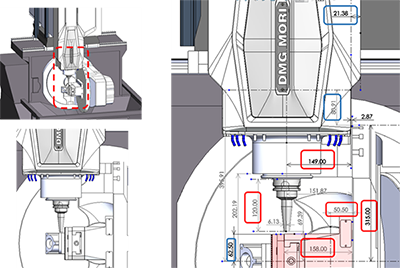

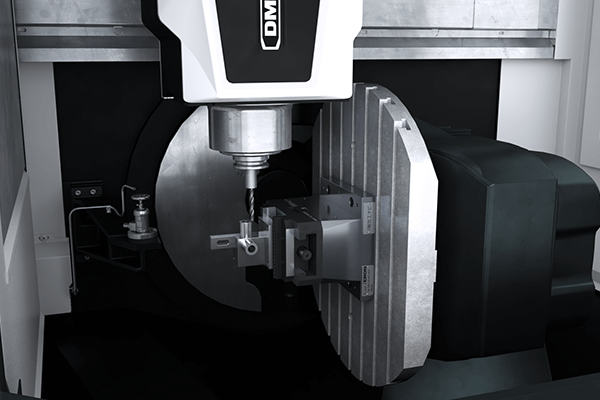

ワーク加工時の主軸ユニットとテーブルの干渉を防止（傾斜角0～90°時）

2.高い剛性と固定力

バイス本体の剛性を高めた構造と、固定部の剛性構造により高い把持力を実現

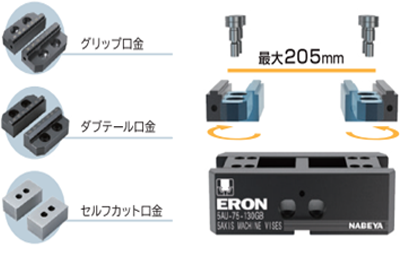

3.口金の向きを変える事によりバイス本体を最大限活かした口開きを実現

口開き0～132口金を反転する事により205 mmまで対応可能

4.ワークに適した口金

グリップ口金（標準）の他にダブテール口金（オプション）やセルフカット口金（オプション）を使用可能

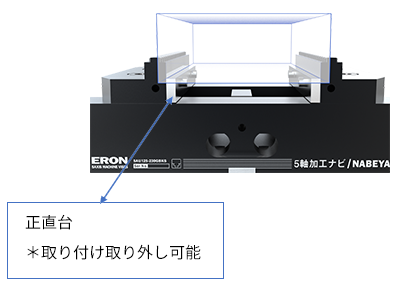

5.高さのあるワークにも正直台で対応可能

標準品には無い正直台を特別採用する事により、ワーク貫通加工
高さのあるワークの加工が可能へ

口幅	口開き	ブロック高さ	総重量	締付力
125	0～132（205）	110	40㎏	25KN
