搬送関連:バーフィーダ

BOSS 552 HD

シェア

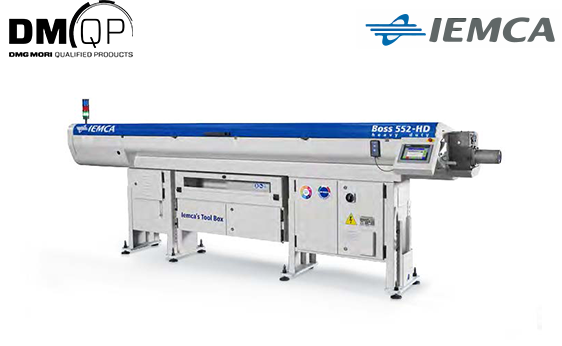

BOSS 552 HD

業界トップレベルの振動抑制性能を持つ高性能バーフィーダ

IEMCAで一番のロングセラーであるBossシリーズは、高性能なサーボシステムによる制御や多彩な収納マガジンなどを備え、優れた振動の抑制性能により棒材加工の生産性向上を実現します。

※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名:IEMCA(イタリア)

主な特長

1.高剛性構造

中心部にある分厚い鋼梁とバランスを考慮した土台設計により、高い剛性を実現しました。

2.優れた振動抑制性能

密封式構造と吸振性能に優れた、IEMCAのバー材ガイドシステムが特長です。円弧形の内径と連続的な構造により、ほぼ完全密閉の空間が作られ(IEMCA特許取得済み)、中には高粘度のオイルが充満します。バー材が回転すると、流体軸受け効果が発揮され、振動と騒音が低減します。

3.長時間無人運転を実現

BOSSシリーズは、マルチラックマガジン(収容量1,800 mm)、バンドルマガジン(最大収容量2トン)、または最大2トンの収容量のオープンアクセスバンドルマガジン(以下、OABマガジン)をご選択いただけます。すべての材料棚は、国際的なエルゴノミクス(人間工学)基準に基づいて設計しています。

4.新型タッチスクリーン

日本語対応の7インチタッチスクリーンには、Industry 4.0対応を含む特別な機能が備わっており、簡単かつ直感的に操作できます。

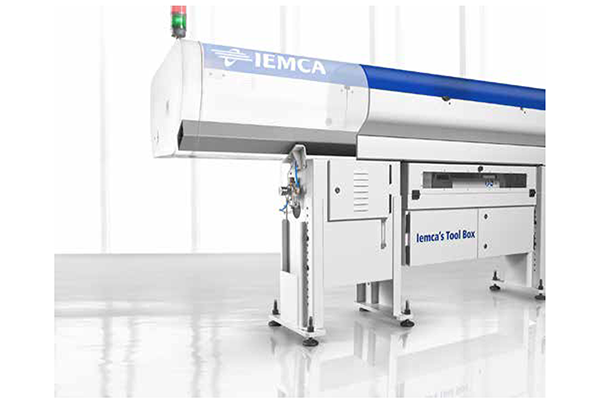

高剛性構造

BOSSの中心部には一本物の分厚い鋼梁が組み込まれています。さらに、ヘビーデューティープラットフォームにより機械全体の剛性が大幅に向上し、異型材や難のあるバー材を給材する際でも、回転するバー材の振動を従来機の60%以上吸収でき、安定した切削加工をサポートします。
加工中の振動が低減することで、工作機械の主軸の寿命延長も望めます。

BOSS 552 HD 製品仕様

  丸材 六角材 四角材 材料長 材料収容量
標準仕様
Φ5-51 mm (*Φ47) HEX5-43 mm (*40) 5-36 mm (*33) 2.1 m/3.2 m/3.7 m/4.4 m/6.4 m 標準材料棚
棚幅280 mm
マルチラック仕様
Φ5**-51 mm (*Φ47) HEX5**-43 mm (*40) 5**-36 mm (*33) 3.2 m/3.7 m/4.4 m/6.4 m マルチラック
幅1800 mm
バンドルマガジン仕様
Φ8**-51 mm (*Φ47) HEX12**-43 mm (*40) 12**-36 mm (*33) 3.2 m/3.7 m/4.4 m/6.4 m バンドルマガジン
最大2トン
OABマガジン仕様
Φ15**-51 mm (*Φ47) HEX12**-43 mm (*40) 3.2 m/4.4 m OABマガジン
最大2トン

*()内は直掴み径です。バー材の最大直掴み径は加工機のバー材作業能力により変わる場合がございます。
**3メートル鉄材の使用を想定した数値です。材質やバー材長さにより、最小バー材径が異なります。ご了承ください。

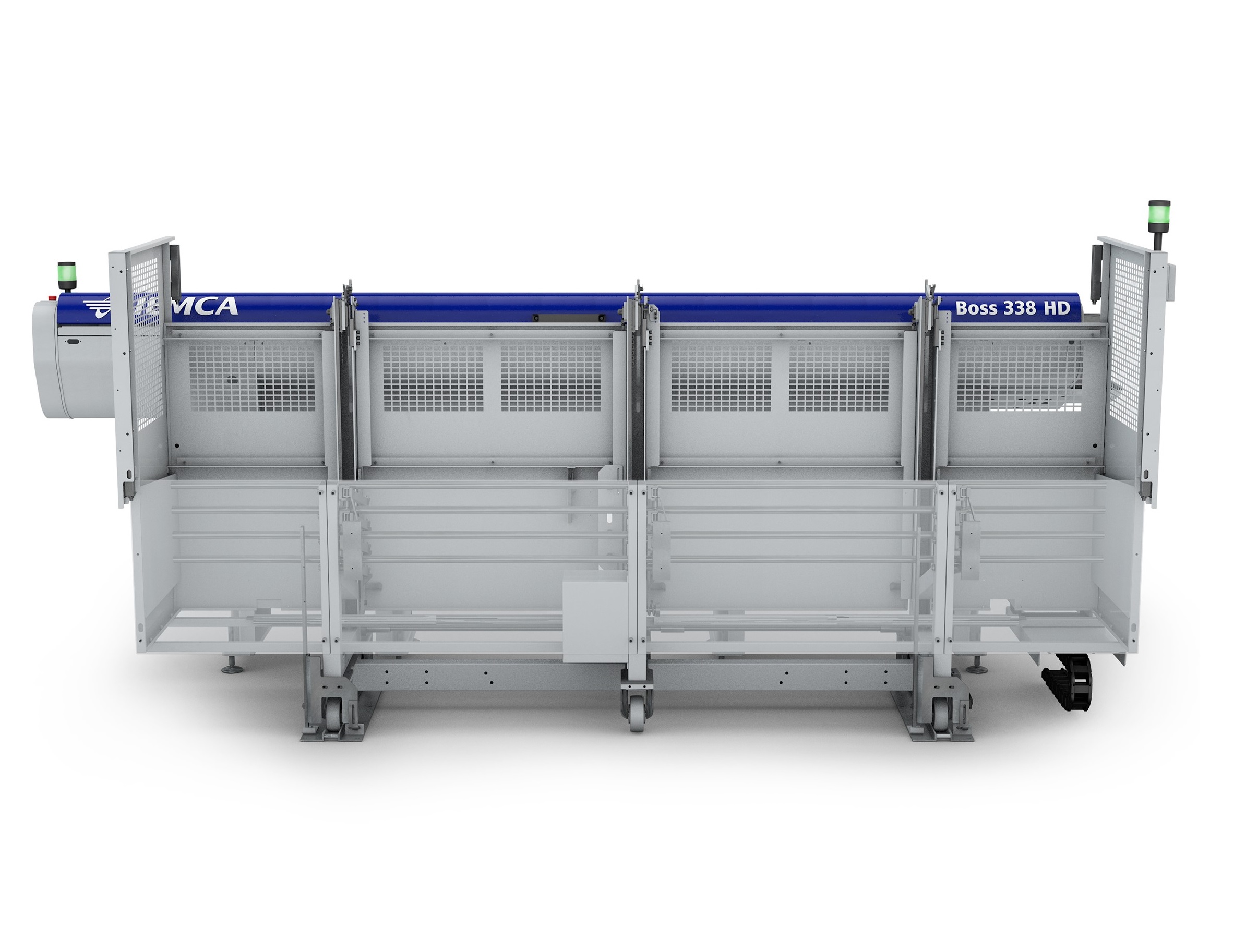

マルチラック仕様

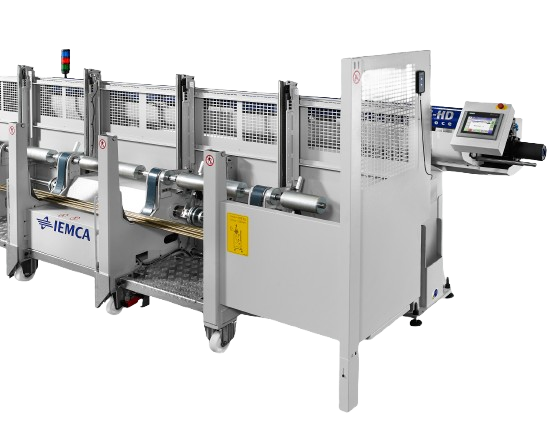

バンドルマガジン仕様

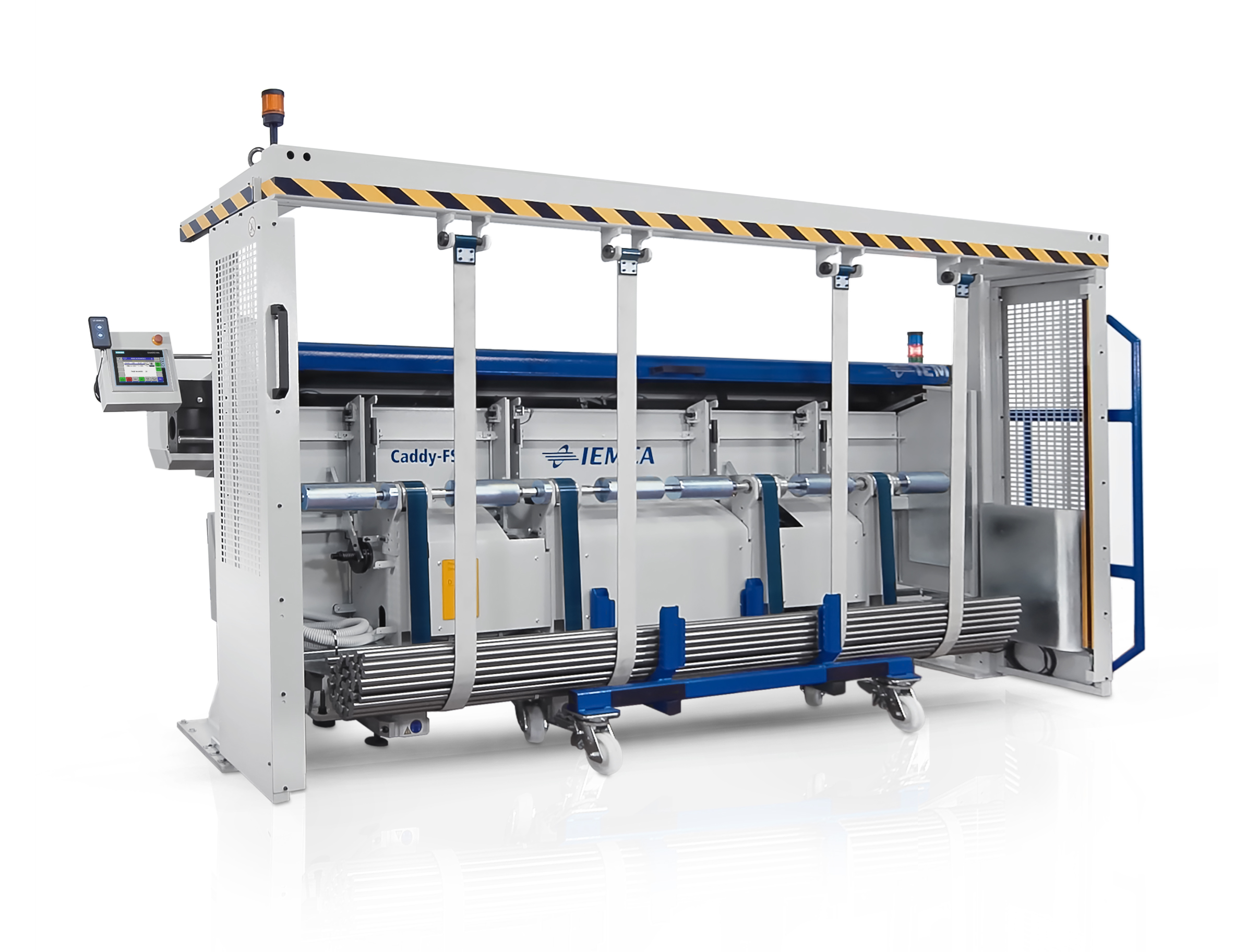

OABマガジン仕様
(オープンアクセスバンドルマガジン)
