ワークハンドリングシステムWH CELL

大容量のワーク
ストレージを持つ、
汎用性の高い
ワークハンドリングシステム
柔軟性、接近性に優れた
汎用性の高いワークハンドリングシステムで、
多種多様なタイプの機械に対応しています。
産業用ロボットによって、ワークストレージから
効率良くワークの供給を行います。
WH 3 + DMP 70
Video

特長
- ターニングセンタ、
マシニングセンタに最適な
柔軟性に優れたワークハンドリングシステム - 最大長さ300 mm、幅300 mm、
高さ220 mm、
質量25 kgまでのワークに対応可能 - ロボット、グリッパ、ワーク搬送、
ストッカなど、
様々なオプションをご用意し、
お客様の機械及びプロセスチェーンに
最適な自動化ソリューションをご提案 - SPCステーション*、NGシュート、エアブローステーション、
反転装置などを搭載可能(オプション)
*品質確認、計測のためのワーク排出ステーション
SPC: Statistical Process Control (統計的工程管理)

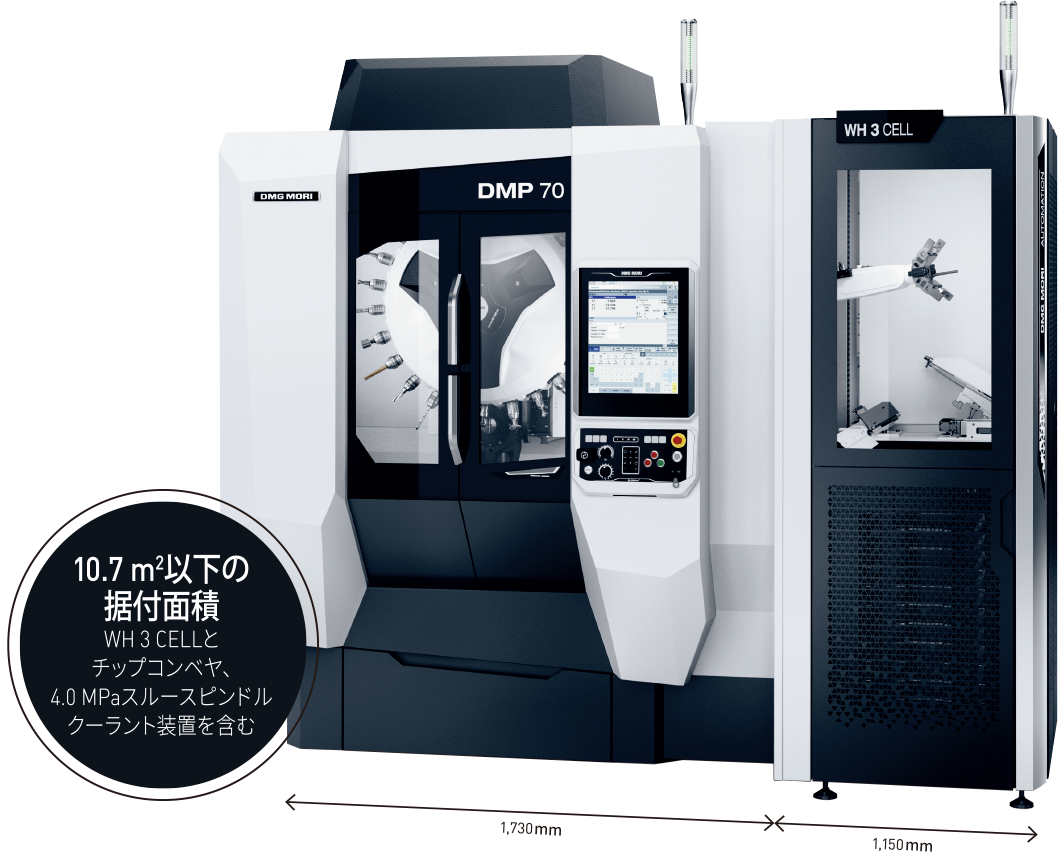

WH 3 CELL
- DMP 70専用のワークハンドリングシステム
- 最大5.5 kg(シングルハンド)
または3 kg(ダブルハンド)のワークに
対応する自動化システム - 最大ワークサイズ300×200 mm
- 最大ワーク高さ50 mm(15トレイ仕様)
または100 mm(8トレイ仕様) - ワークトレイ数8または15、
トレイの使用可能面積515×315 mm、
最大積載質量20 kg(1トレイ)

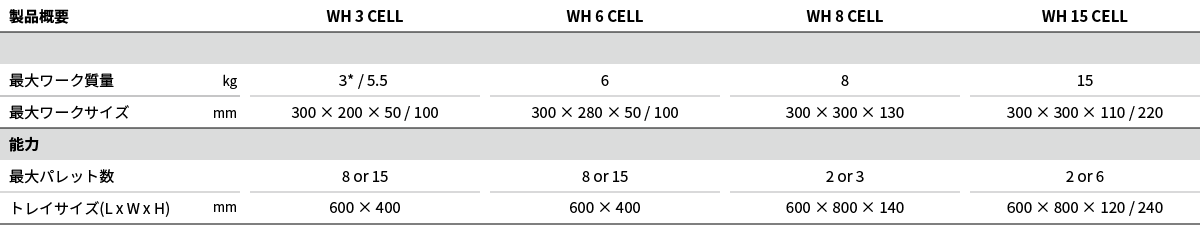

仕様一覧
