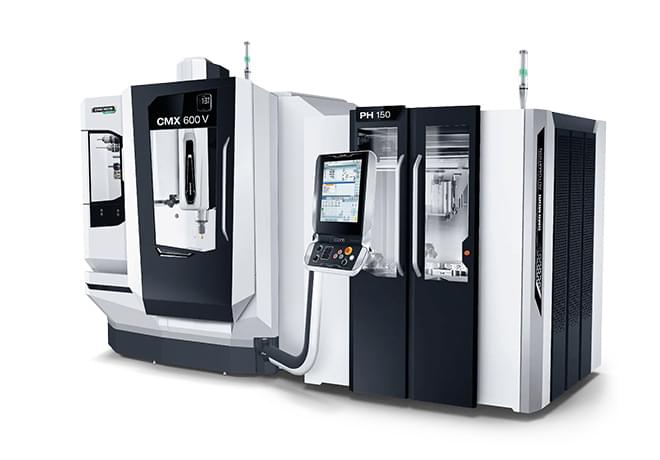

パレットハンドリングシステムPH 150
省スペースかつ
シンプルな構造の
パレットハンドリング
システム
PH 150は、省スペースかつシンプルな構造の
パレットハンドリングシステムです。
これまで工場スペースの制約で
自動化システムの導入が難しかったお客様や
自動化 ＝ 複雑というイメージで
導入を躊躇されていたお客様にもお勧めです。

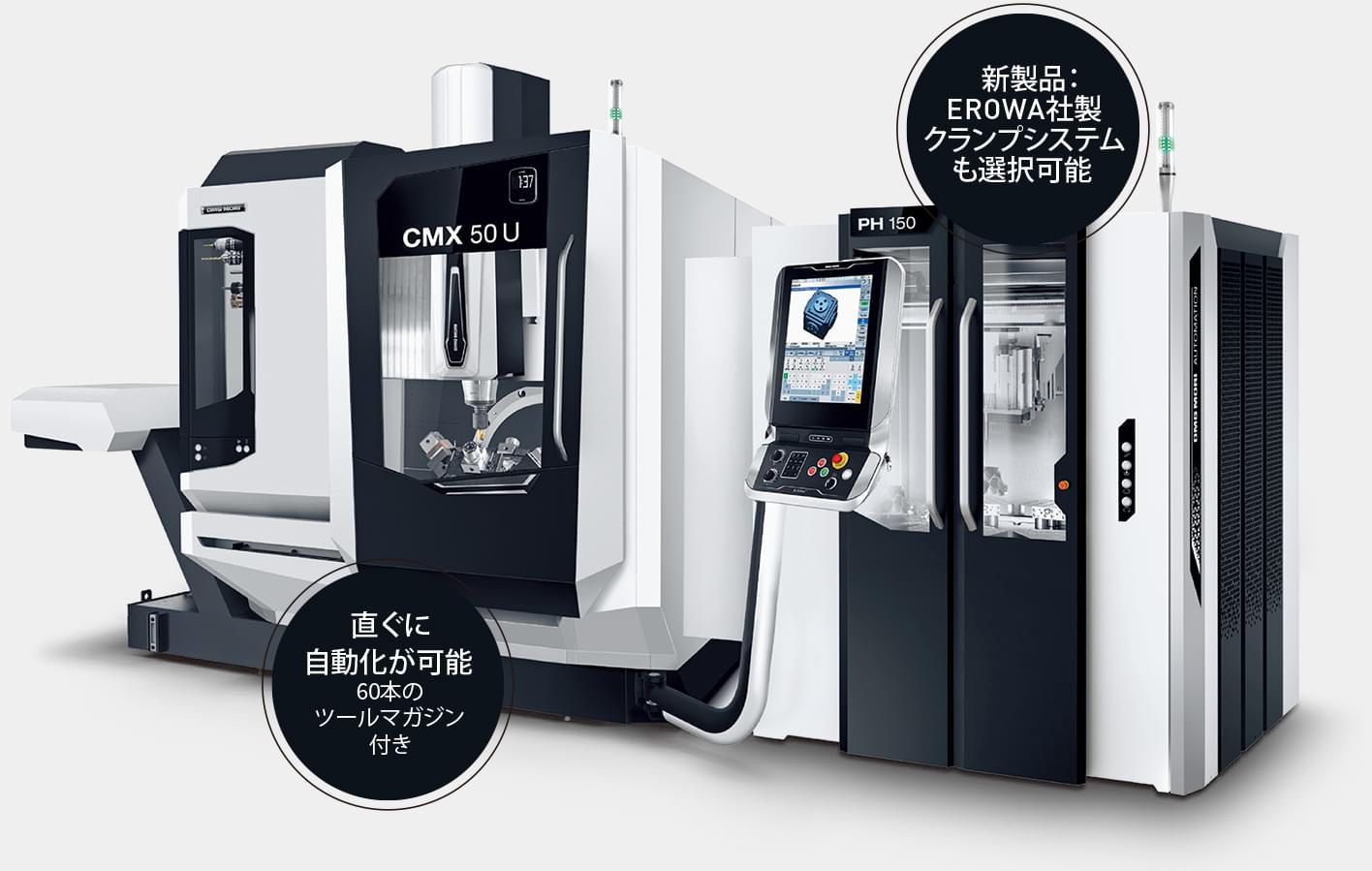

PH システム ＋ CMX 50 U ¥36,000,000～
＊表示価格は、参考価格（消費税抜き）です。詳細については、弊社営業担当者にお問い合わせください。
Video
特長
- 工作機械の操作パネルから直接操作、自動化のための追加の外部制御装置が不要
最大積載重量150 kg（オプションで250 kg） - 複数のパレットサイズを選択可能：
320×320 mmサイズのパレットを10基、または400×400 mmサイズのパレットを6基* - パレット交換時間40秒未満
- SHUNK社製クランプシステム VERO-S はクランプ力32 kN、ターボ機能使用時は最大クランプ力112 kN
- CMX V、CMX U、DMC Vおよびその他多くのDMG MORI製マシニングセンタに搭載可能
*オプション
-

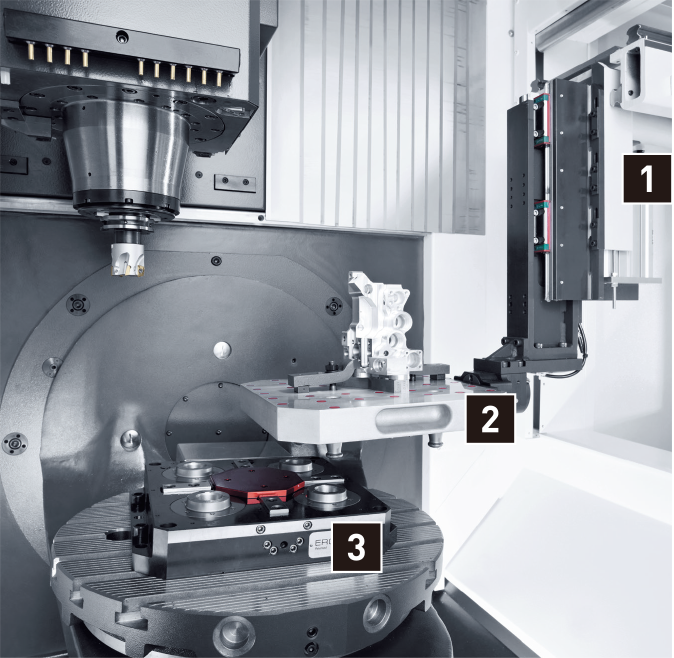

- 直線軸
- 標準仕様：150 kg, オプション：250 kg
-
- パレット
- EROWA UPC製 標準サイズ： 320 × 320 mm
（その他のサイズは 標準オプション、もしくは特別仕様にて対応）
-
- ゼロポイント・クランピングシステム
- テーブルに4つのチャックが付いた
ゼロポイント・クランピングシステムが、
優れた繰り返し精度を実現

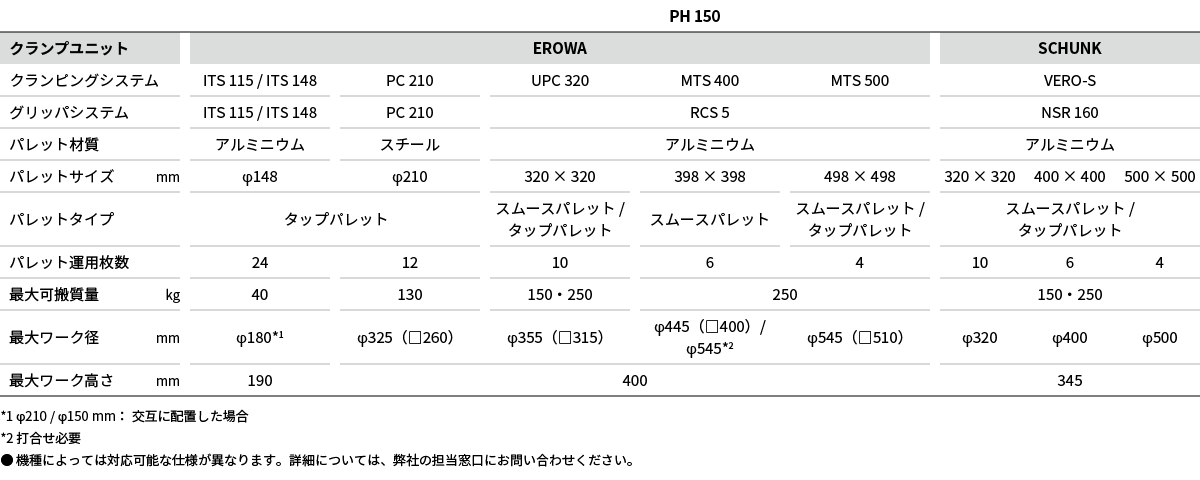

仕様一覧
適応機種
- CMX Vシリーズ
- CMX Uシリーズ
- DMC Vシリーズ
- DMU 50 3rd Generation
- DMU 65 / 75 / 85 monoBLOCK
- DMU eVoシリーズ
- DMU 60 / 80 duoBLOCK
- HSCシリーズ
- DMC 60 H linear
- ULTRASONIC 65 / 85 monoBLOCK
- LASERTEC 75 Shape
