DMG森精機|DMG MORIの自動化ソリューション

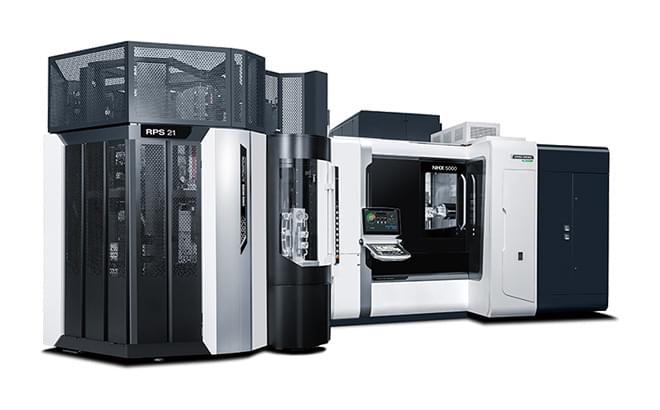

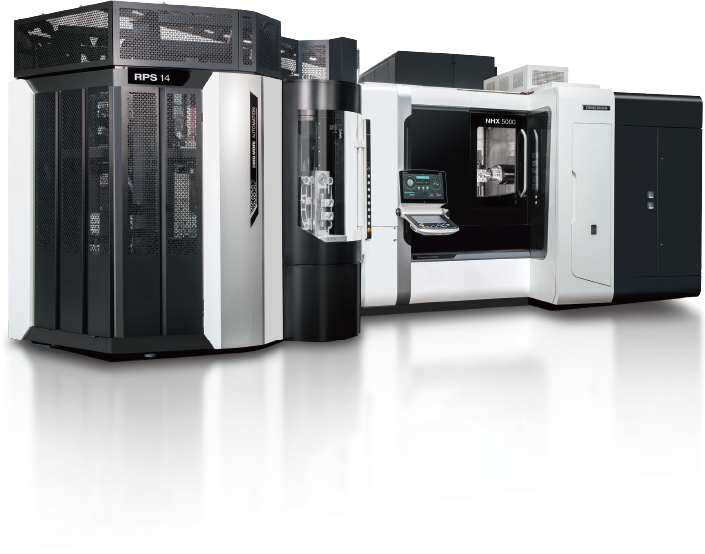

ロータリパレットストレージシステムRPS SYSTEM

圧倒的な高信頼性安心の自動化システム

省スペースかつシンプルな構造のため、これまで工場スペースの制約で自動化システムの導入が 難しかったお客様や自動化=複雑というイメージで導入を躊躇されていたお客様にもお勧めです。
自動化システムで豊富な実績を持つ当社がお客様に最適なシステムをご提供します。

参考価格

*表示価格は、参考価格(消費税抜き)です。詳細については、弊社営業担当者または弊社販売代理店にお問い合わせください。

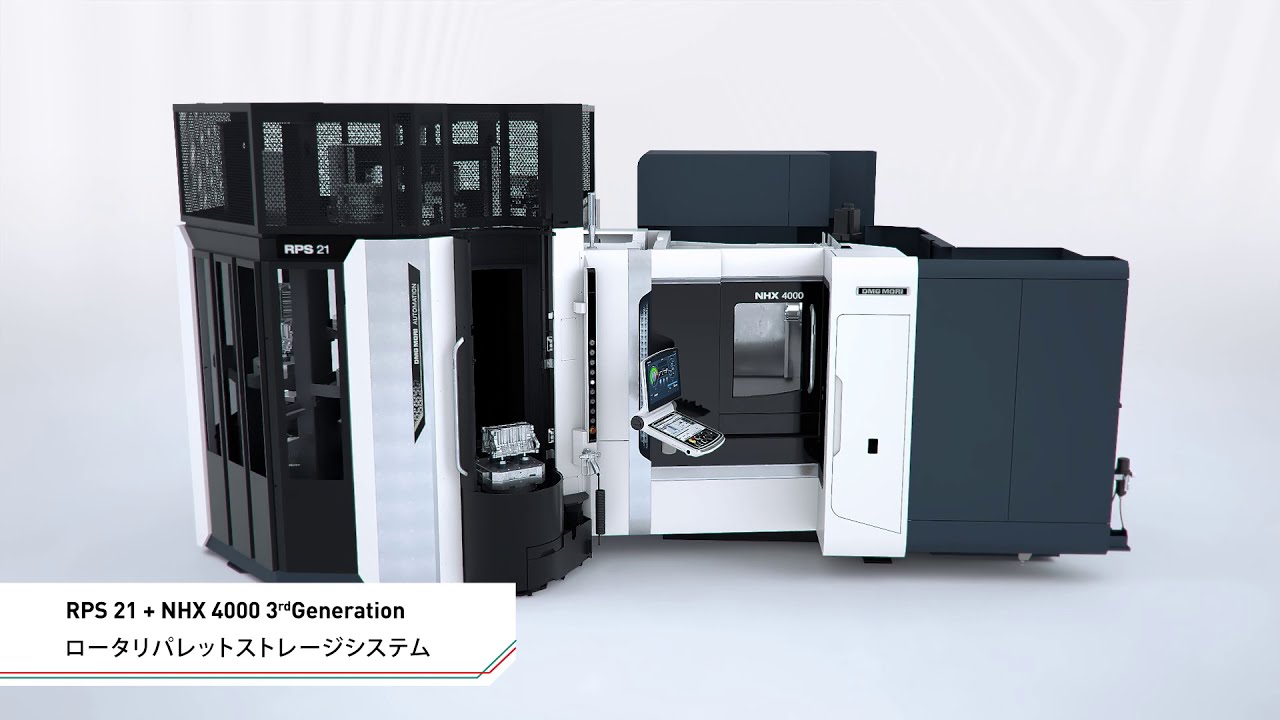

MOVIE

RPSの優位性

省スペース: 据付面積 1/6*
他の自動化システムに比べて、極めて省スペースで、本格的な自動化システムが構築できます。
長時間の無人稼働
システムは自動運転で長時間稼働できるため、夜間や週末に無人運転することで、人件費を削減できます。
据付リードタイムの短縮
一体構造のため、短期間の据付が可能です。

* RPS21と20LPPとを比較した場合

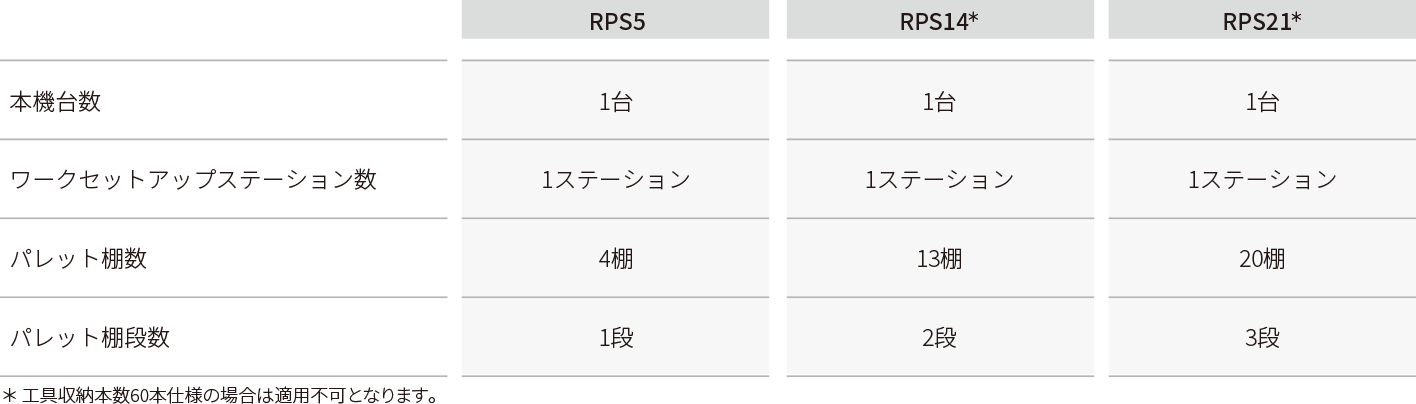

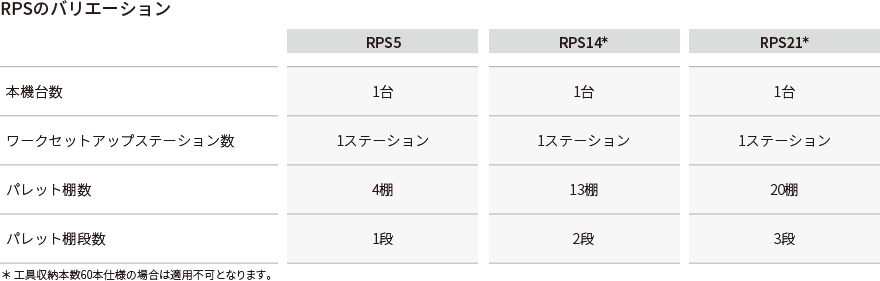

驚きのコンパクトさ
工場スペースをフル活用

ロータリパレットストレージ(RPS)は、省スペースながら段取り性が良く、
面積あたりのパレット数が最も多いシステムです。

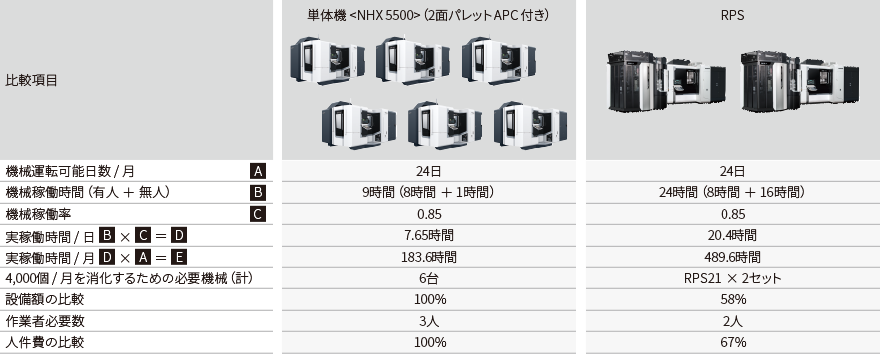

稼働率・生産性比較

RPSの特性をさらに把握いただくために、
同一生産条件における稼働率・
生産性をシミュレーションしました。

前提条件:
下記の稼働条件において比較を行っています。
〈サイクルタイム / 1個〉
881秒 × 4,000個 ≒ 979時間(3,524,000秒) / 月
4個のワークを一度に加工した場合。 被削材 <JIS>:A5052(アルミニウム)
使用工具本数: 9本

RPSの特性

RPSは設備投資費用を抑えながら、
省スペースで自動化が可能です。

RPS: Rotary Pallet Storage

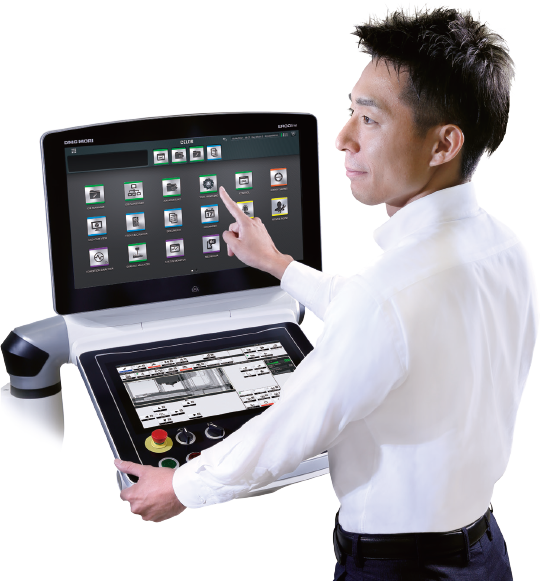

CELOSを使用した簡単操作

従来のハンディコントローラだけでなく、
本機に搭載されたCELOSで段取り操作を可能にし、
機械とRPSの管理・操作をCELOSに集約しました。
大画面のタッチパネルを採用し、
スマートフォン感覚で直感的な操作が可能です。
CELOSアプリケーションPALLET MANAGERの
各種機能によって煩わしい操作を容易にし、
段取り時間を短縮します。

PALLET MANAGER
パレットマネージャ*

* MAPPS Vの機能となります。
 NHX 4000、NHX 5000、NHX 5500に対応可能。

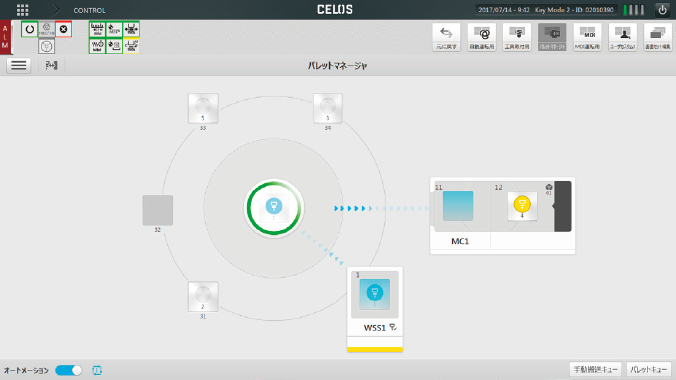

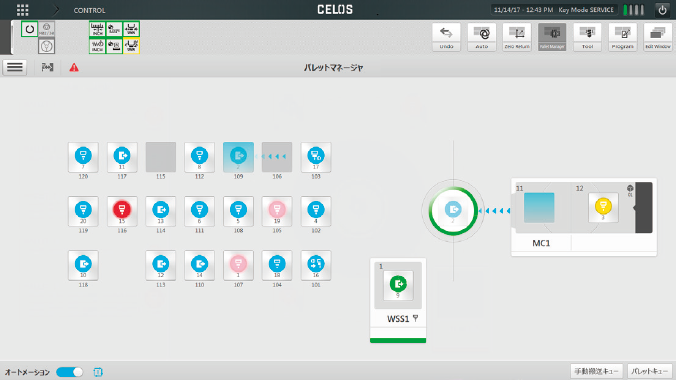

パレットの状態をCELOS上で簡単チェック
  • システム全体のレイアウトを画面に分かりやすく表示
  • パレットの最新状態をすぐ確認でき、段取り時間を短縮
  • 画面上のパレットを指でドラッグ・アンド・ドロップするだけでパレットの搬送が可能
工具チェックでトラブルを未然に防止
  • 工具の状態を一元管理し、加工に適さない状態の工具を自動で判別して画面に表示
  • 工具破損などによる加工不良やトラブルを防止
  • トラブルによる後戻り作業を最小限に抑制し、生産性を向上

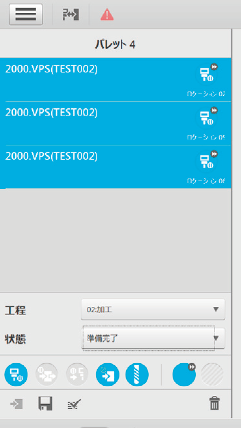

生産状況に合わせて柔軟な対応
  • 1つのパレットに
    複数の加工ワーク情報を登録可能
  • CELOS画面から簡単に
    生産の進捗を調整可能なため、
    急な日程変更や特急品にも
    スムーズに対応

CELOS: Control Efficiency Lead Operation System
MAPPS: Mori Advanced Programming Production System

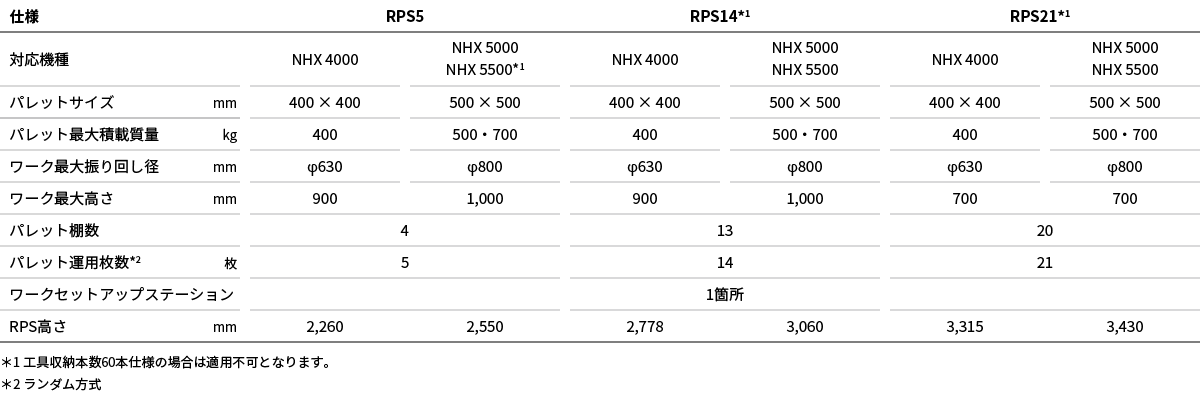

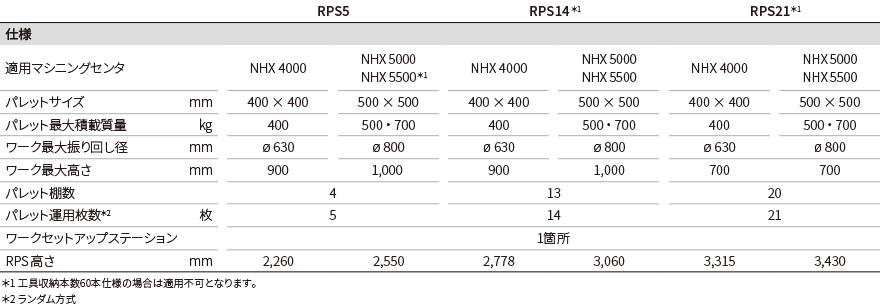

仕様一覧
