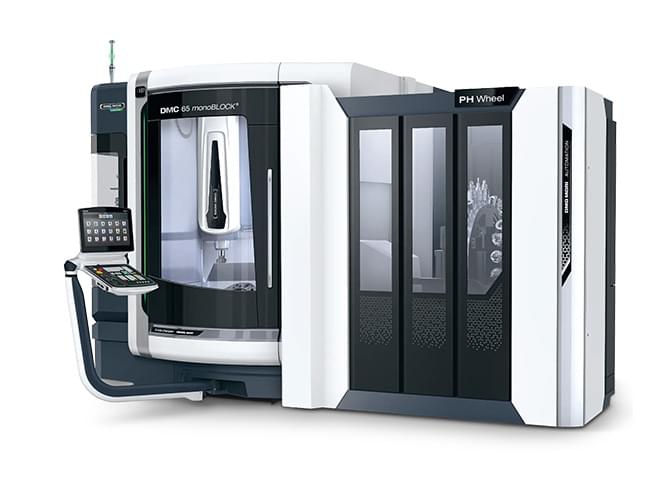

ホイールマガジン式自動化システムPH Wheel
最大125個のワークを
搭載可能な
ホイールマガジンタイプの
自動化システム
PH Wheelは、パレットに搭載したワークを
ホイールマガジンが
工作機械のテーブルに自動で設置し、加工を行う自動化システムです。
5軸加工機と連結して、航空機、工具、金型など、
さまざまな分野のワークを効率的に加工します。

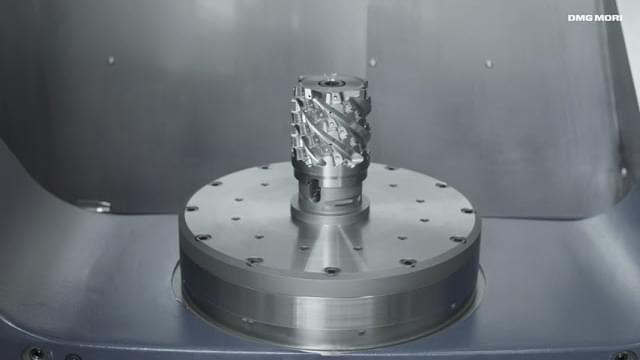

Video
特長
- 最大125個のワークを搭載可能ながらも設置面積は9 ㎡以下と省スペース
- 最大25個のワークを搭載できるホイールマガジンを５基搭載可能
- 最大ワークサイズφ300×400 mm、最大質量50 kgまでのワークを搭載可能
- ワーク交換時間7秒以内で、高い生産性を実現
- HSK100、Capto C8、Erowa ITSなどの標準的なインタフェースに対応

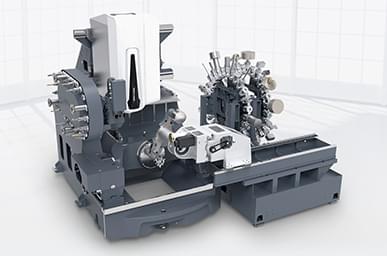

最大φ300 × 400 mmおよび最大50 kgのワークに対応

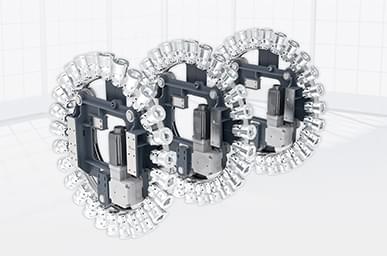

9 ㎡未満の所要床面積で、最大125個、最大φ150 mmのワークに対応（ホイールあたり25個のワークを搭載）

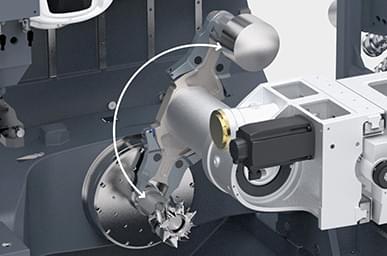

7秒未満のワーク交換で高生産性を実現
適応機種
- 5軸加工機 DMU / DMC monoBLOCK
