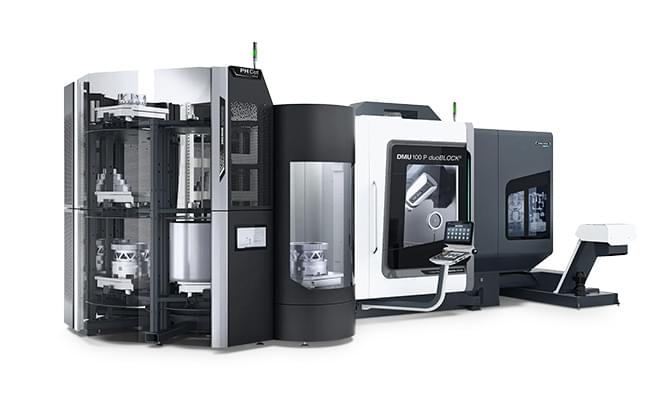

パレットハンドリングシステムPH Cell 2000

大型ワークの搬送に
対応する
モジュール式の
パレットハンドリング
システム

PH Cell 2000は、最大21パレットを搭載し、
2,000 kgまでの重量ワークの搬送を行う
パレットストレージシステムです。

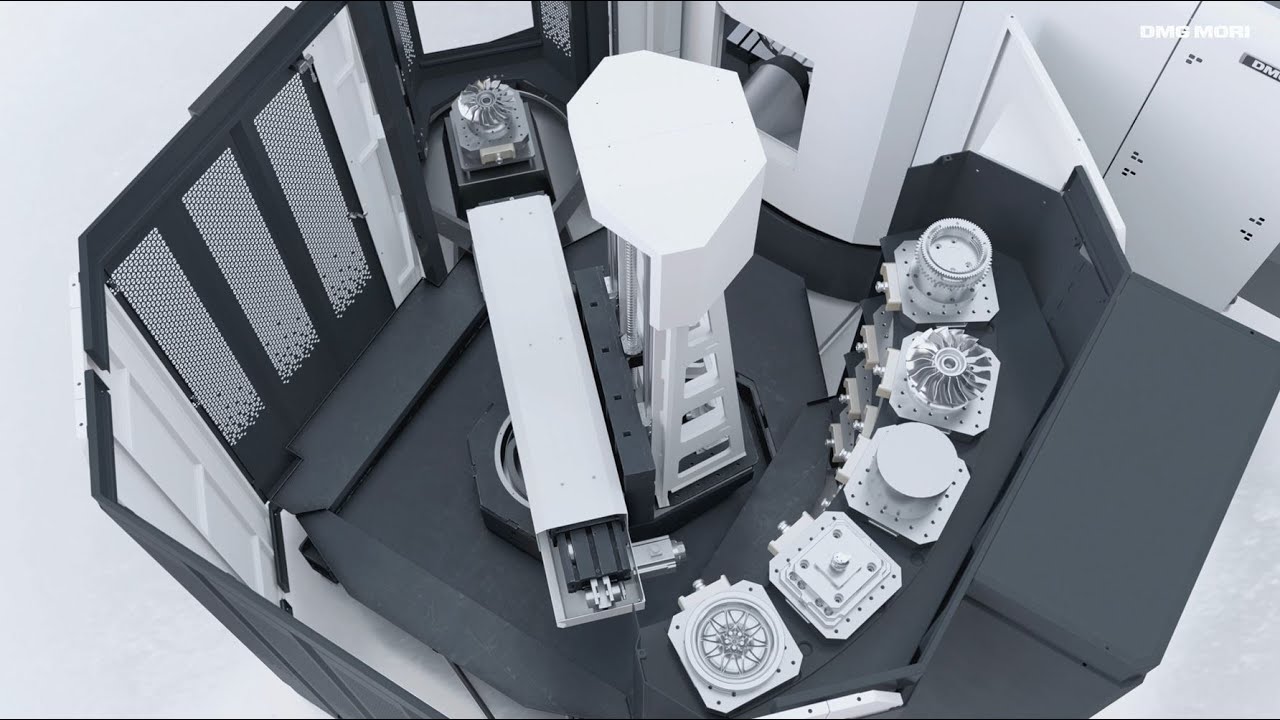

Video

特長

  • 設置面積16.5 ㎡ に最大21パレットを収納可能
  • パレットサイズ 500×500 mm ~ φ1,100 mmに対応
  • パレット交換時間45秒以下を実現
  • モジュール式の設計により、自動化システムの立ち上げを短期間で実現
  • 機械本体の制御盤からシステムを制御可能

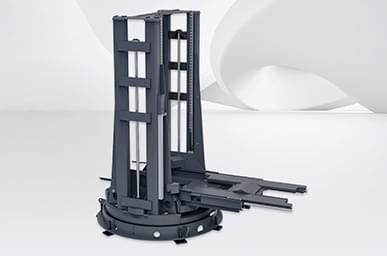

  • ハンドリングデバイス 500 × 500 mmからφ1,100 mmまでのパレットに対応。高速パレット交換(45秒未満)。

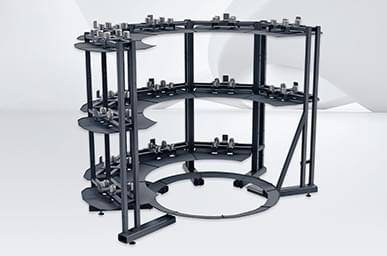

  • ストレージラック システム全体で最大21パレット(4段)。最大可搬質量2,000 kg。

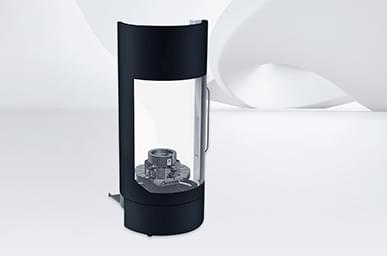

  • 回転式段取りステーション(標準仕様) 高精度複合加工(FD)ステーション。オプションで油圧クランプ。

適応機種

  • DMU / DMC H monoBLOCKシリーズ
  • DMU / DMC duoBLOCKシリーズ
