テクノロジーサイクル：モニタリングサイクル
CELOS Chatter Control / MVC(マシンバイブレーションコントロール)
びびりを抑え、最適な加工条件を実現

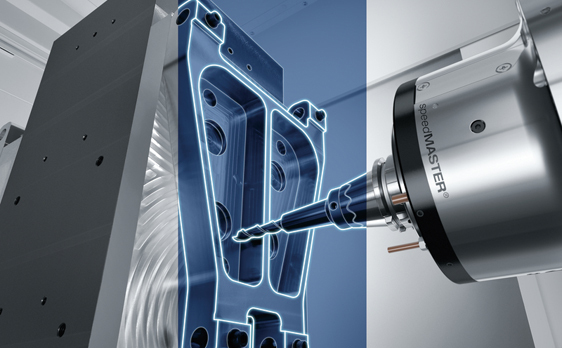

CELOS Chatter Control / MVCは、びびりを抑制し、最適な加工をサポートするテクノロジーサイクルです。主軸に搭載した加速度センサが振動を検知し、DMG森精機独自開発の組込ソフトウェアによって、振動周波数を基にびびりを抑制する主軸回転数を算出し、複数の加工条件を提示します。
主な対応機種
CELOS Chatter Control
- INHシリーズ、NTX 500
MVC
- NVX、NHX、NTXシリーズ
開発の背景
びびりを抑制する加工条件を見つけるためには、熟練作業者の経験に基づく部分が大きく、経験の浅い作業者の場合、試行錯誤しながら加工条件を調整する必要があるため、時間がかかるという課題があります。不等ピッチ、不等リードのエンドミルなど、びびりの発生しにくい工具を使用する方法もありますが、高価で種類も少ないという課題があります。DMG森精機ではこのような課題を解決するために、びびりを抑制する加工条件を、自動で算出するCELOS Chatter Control / MVCを開発いたしました。
ユニークセリングポイント
1.高精度なびびり検知
びびりの発生条件は、ワークの素材や形状、使用する工具の種類に応じて変わりますが、CELOS Chatter Control / MVCは条件の異なる加工においても、主軸に搭載した高精度な加速度センサがびびりを検知して、最適な加工条件を計算します。特にエンドミルを使う加工に適しており、既存プログラムでの加工条件の改善にも有効です。
2.操作性
CELOS Chatter Control / MVCは、シンプルで分かりやすいインターフェースを採用しており、タッチパネルで操作することができます。自動でびびりを検知し、びびりを抑制するための最適な主軸回転速度が表示されます。タッチ操作でCELOS Chatter Control / MVCが表示した最適な加工条件の選択・適応を簡単に行うことができます。そのため、びびり抑制についての専門知識が不要で、どなたでも簡単にびびりを抑制することができます。
また、適応した加工条件を簡単にNCプログラムに反映させることができます。
3.びびり発生時の作業を大幅短縮
CELOS Chatter Control / MVCは、加速度センサとDMG森精機独自開発の組込ソフトウェアにより、びびりを抑制する加工条件を素早く見つけることができるため、テスト加工時間の短縮と、機械の稼働時間向上に貢献します。
