搬送関連:バーフィーダ

MASTER 880

シェア

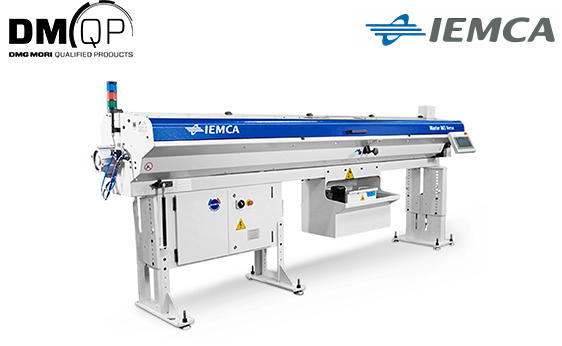

MASTER 880

大径長尺材用の汎用バーフィーダ

従来のショートフィーダと比較して、Masterシリーズを使用することで、残材の前落しによる加工機への負担や、残材の大量発生、バー材の補給時間と手間といった問題が解消されます。

※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名:IEMCA(イタリア)

主な特長

1.理想な切削速度に追従

全方位でバー材をホールドする振止装置により、加工時の振動を抑制します。高剛性構造により、真直度に難があるバー材を回しても、その振動を大幅に吸収できます。加工機のスピンドルにダメージを与える振動が低減されるため、設備全体の耐久性向上に貢献します。

2.汎用性と振動抑制性能の両立

バー材径に幅広く対応できるガイドチャンネルを段取り替えることによって、振動抑制性能と汎用性を両立させます。ガイドチャンネルの密封式構造と吸振性能に優れた材質により、振れやすい角材の加工でも十分な振動抑制性能を発揮し、高精度な製品の完成に貢献します。

3.加工機との間の作業空間を簡単確保

ツールレスでバーフィーダの上半部を後方に800 mmずらせる軸移動装置は、加工機側の部品交換や保守作業を行う際のスペースを確保し、作業時間の短縮を実現すると同時に、バーフィーダの移設の手間も省けます。

4.新型タッチスクリーン

日本語対応の7インチタッチスクリーンには、Industry 4.0対応を含む特別な機能が備わっており、簡単かつ直感的に操作できます。

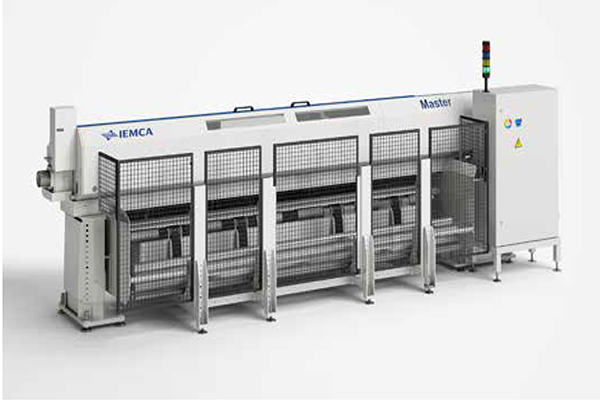

長時間無人運転を実現

MASTERは収容量2.5トンのバンドルマガジンを装備することで、大量生産時に長時間の無人運転を実現し、内部物流コストを最小限に抑えます。バー材の積載には、リフトトラック、パレットジャッキ、または天井クレーンが必要となります。

製品仕様

  丸材 六角材 四角材 材料長 材料収容量
MASTER 865 Φ8-65 mm (*Φ61) HEX 7-55 mm (*52) 10-43 mm 2.1 m/3.3 m/3.8 m/4.3 m 標準材料棚
収容幅310 mm
MASTER 880 Φ8-80 mm (*Φ75) HEX 7-65 mm 10-50 mm 2.1 m/3.3 m/3.8 m/4.3 m
MASTER 880
(バンドル仕様)
Φ8**-80 mm (*Φ75) HEX 7**-65 mm  10**-50 mm 3.3 m/3.8 m/4.3 m/6.3 m バンドルマガジン
最大2.5トン

*()内は直掴み径です。バー材の最大直掴み径は加工機のバー材作業能力により変わる場合がございます。
**3メートル鉄材の使用を想定した数値です。材質やバー材長により最小バー材径が異なりますので、ご了承ください。
