搬送関連：バーフィーダ

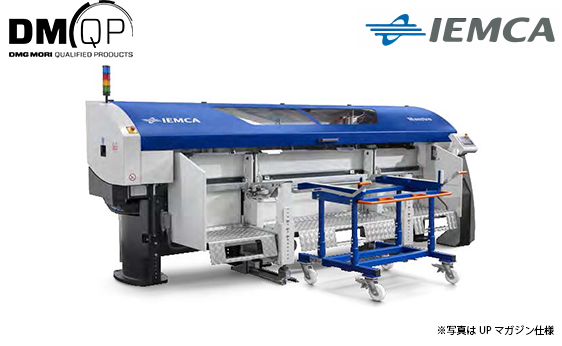

MAESTRO NO LIMITS
段取り替えの手間がいらない究極の汎用バーフィーダ
MAESTROは、最高の振動抑制性能と汎用性を兼ね備えたΦ10-100 mmのバー材に対応するバーフィーダです。段取り替え作業の手間と時間を最小限に抑えることで、多品種少量生産をサポートします。
※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名：IEMCA（イタリア）
主な特長
1.卓越した汎用性
最新のバー材ガイド装置ABACOSシステムにより、振動抑制性能を備え、且つ、5分以内にバー材径の変更を完了させます。例えば、Φ25からΦ75のバー材に変更する際には、フィンガーコレットの交換と一箇所のパラメーター変更で段取り替え作業が完了します。
2.高剛性構造
極めて高い剛性を持つボディにより、加工中の振動を抑制し、大径材や角材加工時の回転数を底上げするとともに、製品不良率の低下に貢献します。
3.長時間無人運転を実現
MAESTROは、UPマガジン（最大収容幅790 mm）や収容量2.5トンのオープンアクセスバンドルマガジン（以下、OABマガジン)を装備することができます。すべての材料棚は国際的なエルゴノミクス（人間工学）基準に基づいて設計されています。
4.新型タッチスクリーン
日本語対応の7インチタッチスクリーンには、Industry 4.0対応を含む特別な機能が備わっており、簡単かつ直感的に操作できます。

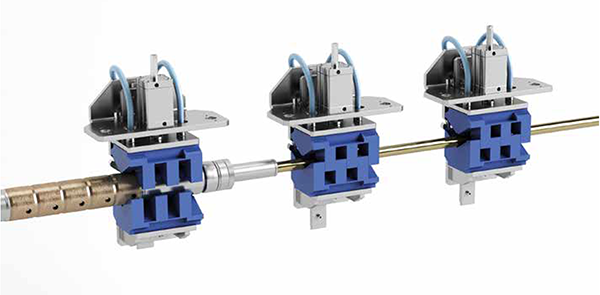

ABACOS - Adaptive Bar Control System
IEMCA特許のABACOSは、振れ止め装置の自動調整を可能にした新しいシステムです。使用者は振れ止め装置を手動で調整する必要がなく、フィンガーコレットの交換と操作パネルでの設定だけで加工バー材径を変更できます。ABACOSは以下の機能を兼ね備えています：
- バー材をガイド
- 空圧システムによるバー材振動の緩衝
- バープッシャーの締め付けによる給材安定性向上
*角材を使用する際には振れ止めブッシュの交換が必要となります。
製品仕様
| 丸材 | 六角材 | 四角材 | 材料長 | 標準材料棚 | オプションマガジン | |
|---|---|---|---|---|---|---|
| MAESTRO 52 | Φ10-51 mm(*Φ49) | HEX 9-43 mm(*42) | 8-36 mm(*34) | 3.2 m/3.7 m/4.2 m |
収容幅297-319 mm | UPマガジン(全仕様共通)： 収容幅500-790 mm または **OABマガジン(全仕様共通)：最大2.5トン |
| MAESTRO 80 | Φ10-80 mm(*Φ75) | HEX10-69 mm(*65) | 10-56 mm(*50) | 収容幅290-330 mm |
||
| MAESTRO 100 | Φ10-100 mm(*Φ95) | HEX 10-86 mm(*80) | 10-70 mm(*64) |
| 丸材 | 六角材 | 四角材 | 材料長 | 標準材料棚 | オプションマガジン | |
|---|---|---|---|---|---|---|
| MAESTRO 52 | Φ10-51 mm(*Φ49) | HEX 9-43 mm(*42) | 8-36 mm(*34) | 3.2 m/3.7 m/4.2 m |
収容幅297-319 mm | UPマガジン(全仕様共通)： 収容幅500-790 mm または **OABマガジン(全仕様共通)：最大2.5トン |
| MAESTRO 80 | Φ10-80 mm(*Φ75) | HEX10-69 mm(*65) | 10-56 mm(*50) | 収容幅290-330 mm |
||
| MAESTRO 100 | Φ10-100 mm(*Φ95) | HEX 10-86 mm(*80) | 10-70 mm(*64) |
*()内は直掴み径。バー材の最大直掴み径は加工機のバー材作業能力により変わる場合がございます。
**OABマガジンの最小対応バー材径はΦ15 mmとなります。OABマガジンは四角材を対応しておりません。

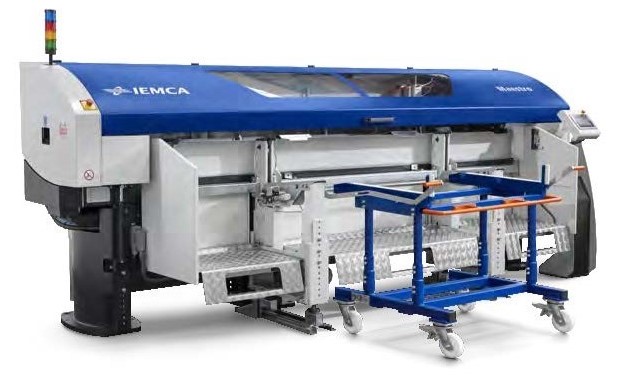

UPマガジン仕様

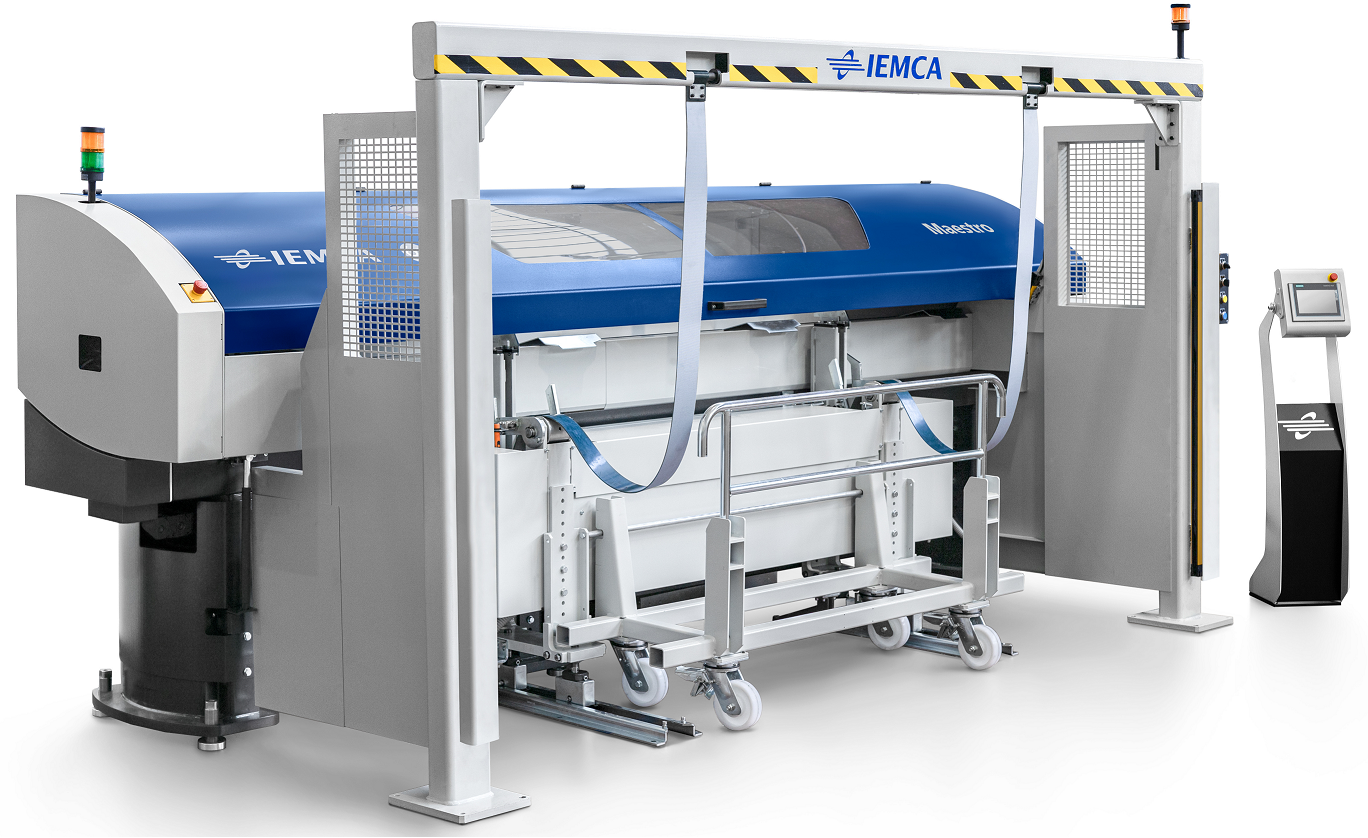

OABマガジン仕様
（オープンアクセスバンドルマガジン）
