搬送関連:バーフィーダ

短尺材専用バーフィーダ「ASQシリーズ」

シェア

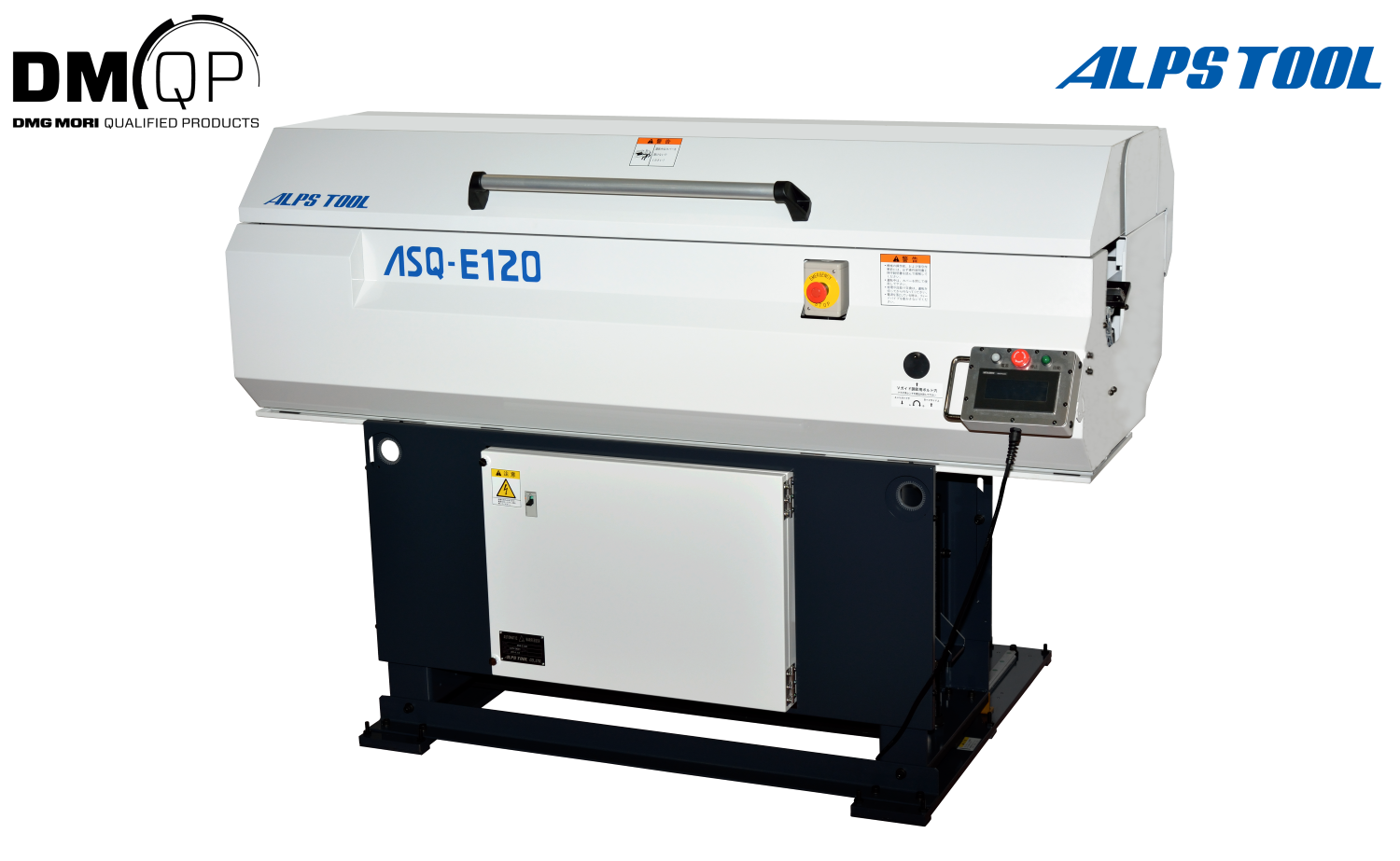

短尺材専用バーフィーダ「ASQシリーズ」

ターニングセンタの高速・高精度加工性能を100%発揮する
短尺式バーフィーダ

材料を主軸長さに制限するため、バーフィーダ側で棒材が回転することはありません。
そのためターニングセンタの主軸回転数がバーフィーダの回転能力に制限されないため、その能力を100%発揮します。また、E80とE120はエアーレスタイプのバーフィーダです。

※お取り扱い状況については、弊社営業担当者までご確認ください。
※メーカー名:アルプスツール(日本)

主な特長

1.防振、防音性

材料径に応じたガイドブッシュを主軸内に入れることで振れ止めとします。加工中はフィードパイプと材料が分離していますので、フィードパイプから発生する振動・騒音はありません。

2.段取性

交換部品はフィードパイプのみ。(交換不要な場合もあります)ワーク長・材料径の変更もモニタにデータを入力するだけの簡単な操作により、段取り交換の手間を解消します。(E80・E120)

3.安全性

電磁ロック式のフルカバータイプで加工中のトラブルによる破損部品の外部への飛び出しや可動部への接触を防ぎます。

4.省メンテナンス性

加工中はバーフィーダの振動がないため、部品の破損・消耗を減少できます。
そのため、メンテナンスにかかる時間・費用を抑えることができます。



スライド装置

スライド装置を標準装備しています。バーフィーダをスライド(操作側と反対側に)させることにより、主軸内のガイドブッシュの交換スペースの確保が可能です。また、リニアガイド構造のため容易にスライドさせることができます。

サイズラインアップ

型式 ASQ-51Ⅱ ASQ-E80 ASQ-E120
材料径 Φ5~51 mm
HEX5~44 mm
Φ8~80 mm
HEX10~68 mm
Φ8~120 mm
HEX10~100 mm
材料長 主軸に収まる長さまで 主軸に収まる長さまで 主軸に収まる長さまで
型式 ASQ-51Ⅱ
材料径 Φ5~51 mm
HEX5~44 mm
材料長 主軸に収まる長さまで
型式 ASQ-E80
材料径 Φ8~80 mm
HEX10~68 mm
材料長 主軸に収まる長さまで
型式 ASQ-E120
材料径 Φ8~120 mm
HEX10~100 mm
材料長 主軸に収まる長さまで
