세계 최고의 제품 #6
간편한 공구 교환 및 높은 정확도 가공!
유압 구동 공구 홀더
- Tag
-
- Holder
- Roughing
- Finishing
공구를 교환할 때 토크 조정과 같은 셋업 작업에 시간과 노력이 필요합니다. 간편한 교환 외에 떨림을 제어하고 가공 정확도가 높은 공구 홀더에 대한 수요가 높습니다. 독일 Schunk의 "TEND E compact"는 이러한 고객 니즈에 대한 해결책으로 개발되었습니다.
높은 파악력으로 거칠게 깎기부터 마무리까지 처리

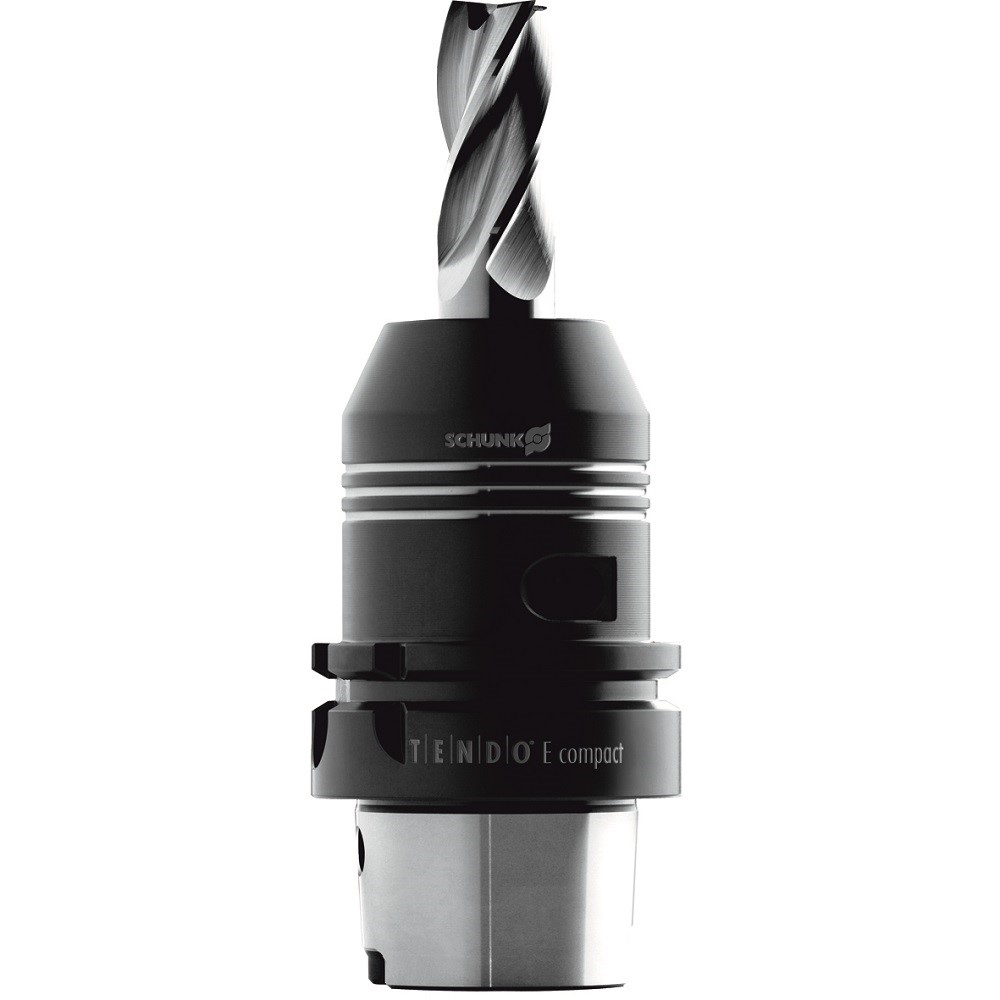

"TEND E compact"는 거칠게 깎기부터 마무리까지 처리하는 유압 공구 홀더입니다. 1978년에 세계 최초로 유압 공구 홀더를 개발한 Schunk는 자신의 기술 노하우를 최대한 활용하여 이 제품을 제조했습니다. 최대 특징은 유압 기술을 사용한 높은 파악력입니다. 내경 크기가 20 mm인 공구 홀더는 최대 900 Nm까지 제공하며 내경 크기가 32 mm인 경우에는 2,000 Nm까지 도달합니다. 높은 유지력으로 거칠게 깎기를 처리할 수 있습니다. 파악력과 실행 간의 강력한 균형으로 연구 편차 정확도는 0.003 mm 이하입니다. 이 제품을 사용하면 떨림 없이 높은 정확도로 가공할 수 있으며 공구 수명이 연장됩니다.
공구 삽입 및 작동 나사를 조여 셋업 완료
가장 좋은 점은 공구 셋업이 더욱 간단해지고 쉬워졌다는 점입니다. 공구를 홀더에 삽입하고 육각렌치를 사용하여 작동 나사를 데드 정지 위치까지 조이기만 하면 됩니다. 토크를 조정할 필요가 없으며 셋업 시간이 단축됩니다. 또한 모든 종류의 공구 섕크를 클램핑할 수 있습니다.
공구 교환 속도가 크게 빨라짐
정밀 주형을 제조하는 당사 고객은 열박음 공구 홀더를 사용했지만 공구 교환에 시간이 걸리고 가공 중에 떨림으로 인해 마무리 표면 정확도가 영향을 받는다는 문제가 발생했습니다. 그러자 "TEND E compact"를 사용하기 시작했고 열박음 공구 홀더와 비교 시 공구교환 시간이 크게 단축됐고 가공 정확도가 향상되었습니다.
일본에서는 유압 홀더가 일반적으로 리밍 및 마무리에 사용됐으며 거칠게 깎기에는 거의 사용되지 않았습니다. "TEND E compact"에는 거칠게 깎기부터 마무리까지 다양한 가공을 처리하는 파악력이 있습니다. 공구를 쉽게 셋업할 수 있으며 떨림은 영구 편차 정확도(0.003 mm 이하)로 제어됩니다. "TEND E compact"는 다양한 공구 홀더 관련 문제를 자동으로 해결할 수 있습니다.
| Schunk Japan 위치: Minamishinagawa JN Bldg. 1F, 2-2-13 Minamishinagawa, Shinagawa-ku, Tokyo 140-0004, Japan |
