세계 최고의 제품 #34
그리핑 정확도 0.01 mm T.I.R 이하
죠를 다시 형상할 필요 없음 ? Kitagawa의 차세대 표준 척 "BR 시리즈" 및 T 너트 "Tnut-Plus”
- Tag
-
- Peripherals
표준 척을 작업물 클램핑에 사용하는 경우 죠를 인상할 수 있습니다. 소프트 죠를 부착 및 분리하면 그리핑 정확도가 감소하므로 죠를 다시 부착한 후에는 다시 형상해야 합니다. Kitagawa의 차세대 표준 척 "BR 시리즈"와 T 너트 "Tnut-Plus"(옵션)는 이러한 문제에 대한 해결책을 제공하고 그리핑 정확도를 크게 향상시킵니다.
정확도가 높은 대구경 관통 홀 중공 파워 척 "BR 시리즈" 개발 배경
표준 척의 기본 성능을 크게 향상시키도록 도전

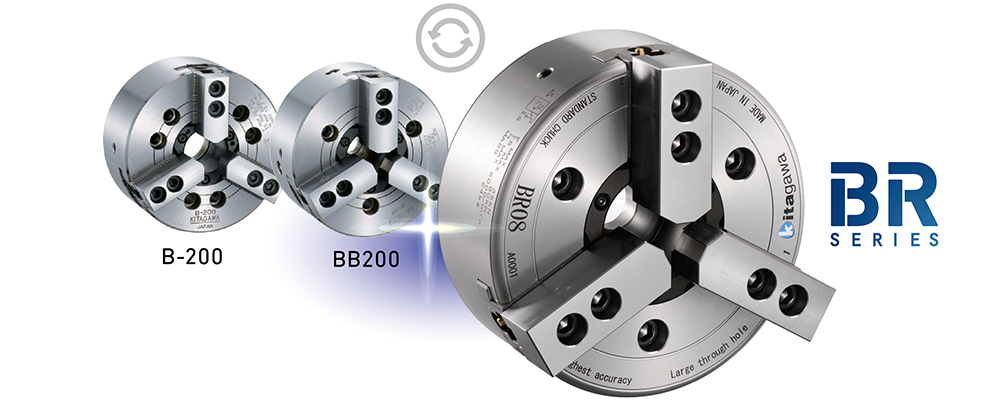

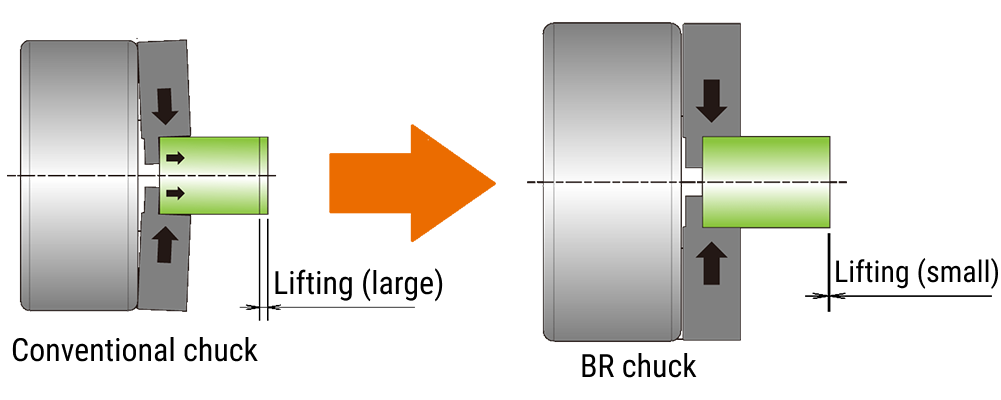

Kitagawa의 기존 표준 척 "B-208"은 34년 전인 1986년에 개발되었으며 대형 관통 홀이 있는 "BB208"은 1997년에 개발되어 20년이 넘었습니다. 오래된 디자인에도 불구하고 척은 표준으로 높은 평가를 받고 있으며 여전히 시장에서 인기가 많습니다. 이러한 제품 이외에도 회사는 고객에게 새로운 시대에 새로운 가치 제공이라는 정책을 토대로 새 척을 개발하기 시작했습니다. 개발 단계에서 마스터 죠의 탄성 변형 제어와 인상 감소에 중점을 두었습니다. 척이 작업물을 클램핑하면 웨지 플런저의 작업물에 수 톤의 부하가 적용되며 작업물의 그리핑 반동력에 의한 전도 모멘트가 마스터 죠에 전달됩니다. 그 결과, 죠의 인상으로 인해 탄성 변형이 발생합니다.

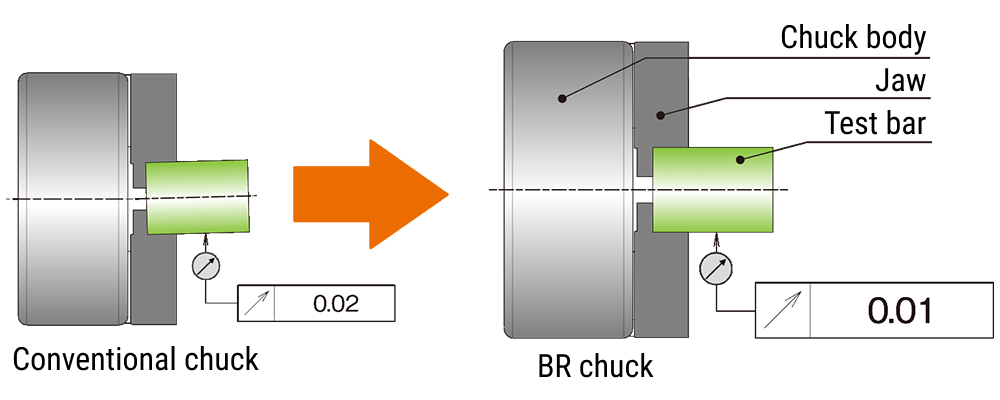

마스터 죠 웨지를 넓혀 그리핑 정확도 0.01 mm T.I.R 미만 보장
일반적으로 척의 부품 수는 적으며 외경 및 관통 홀의 크기가 제한되므로 해결책의 핵심은 척 부품을 형상하는 방식을 고안하고 성능을 향상시키는 방식이었습니다. 웨지가 더브테일 영역을 지원할 수 있도록 마스터 죠 웨지와 넓어진 웨지에 중점을 두었습니다.이를 통해 척의 강성을 높이고 마스터 죠의 들뜸 현상을 줄였습니다. 강도가 증가하면 척이 변형될 가능성이 줄어듭니다. 그 외에도 마스터 죠에서 웨지 플런저까지의 부하 균형이 향상되면 그리핑 정확도가 높아집니다. 기존 모델의 그리핑 정확도는 약 0.02 mm T.I.R이지만 BR 시리즈는 성공적으로 0.01 mm 이하를 달성했습니다. 그리핑 정확도가 높아지면 공정 성능이 크게 향상되고 공정 수와 실패율이 줄어들며 완성품 품질이 향상됩니다. BR 시리즈는 우수한 정확도가 필요한 작업물 가공을 지원합니다.
고객 이야기:
- "그리핑 정확도가 0.01 mm T.I.R보다 좋다는 점을 알았습니다."
- "둥근 막대 외경 가공에 절삭할 작업물을 뒤집는 "턴-바" 가공을 사용했습니다. 공정 1과 공정 2 간에 셋업을 변경해야 했으므로 항상 런아웃을 측정하고 조정해야 했습니다. BR 시리즈를 사용하면 이러한 공정이 필요 없습니다. 그 외에도 구멍의 조인트 영역에 이음매가 거의 없습니다."

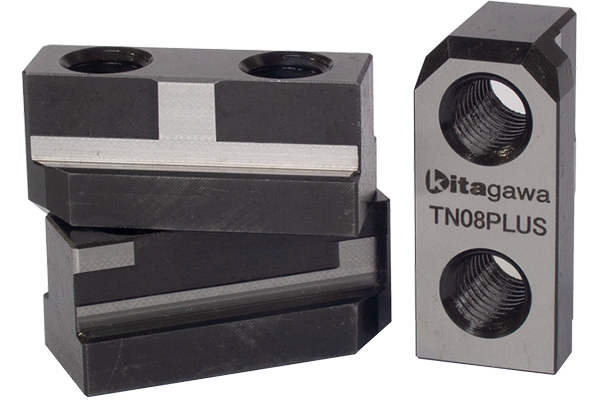

BR 시리즈용 T 너트 "Tnut-Plus"
마스터 죠와 소프트 죠 그루브 사이에 "간격 없음"
척 셋업을 변경할 때 필요한 소프트 죠 재형상은 작업 현장의 일상적인 공정 중 하나일 수 있습니다. BR 시리즈 "Tnut-Plus"는 틀을 깨고 재형상에 소비되는 시간과 노력을 최대한 절약하는 제품입니다. 죠를 재형상하지 않아도 되는 제품은 이미 시장에서 판매 중이지만 "Tnut-Plus"는 표준 소프트 죠를 사용할 수 있는 표준 BR 척입니다.

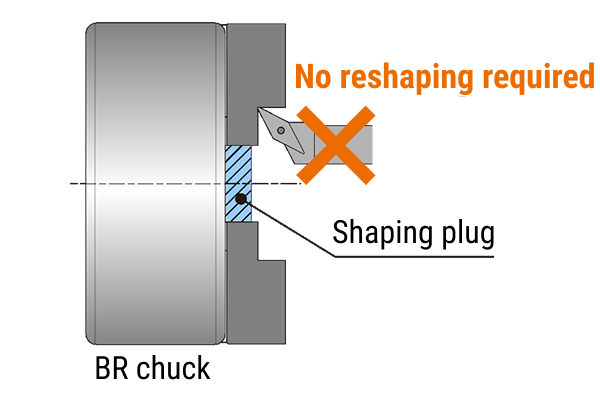

더 이상 셋업 변경 시 재형상할 필요 없음
소프트 죠를 부착하거나 분리하면 그리핑 정확도가 낮아집니다. 그 이유는 마스터 죠 그루브와 T 너트 사이와 소프트 죠와 T 너트 사이에 간격이 생성되기 때문입니다. 이로 인해 죠 장착 위치가 잘못 정렬될 수 있습니다. 이 문제를 해결하기 위해 "Tnut-Plus"의 키 폭을 마스터 죠와 소프트 죠 그루브 폭보다 조금 넓게 만들었습니다. 또한 키 측면에 여유 절삭을 만들었으며 마스터 죠 접촉 표면과 소프트 죠 접촉 표면이 각각 그루브 방향과 잘못 정렬됩니다. T 너트 키는 마스터 죠에 삽입될 수 있도록 기울어져 있습니다. 볼트를 조이면 톱니가 결합되고 소프트 죠와 마스터 죠는 올바르면서 강력하게 서로 마주봅니다. 그루브보다 큰 키가 적합하고 강하게 고정됩니다. 이렇게 두 그루브의 간격이 제거되고 소프트 죠의 위치지정 반복정확도가 보장될 수 있습니다.
소프트 죠를 더 길게 재형상할 필요가 없으므로 공장 소유자는 시간을 허비하는 작업을 제거하고 베테랑 엔지니어 몇 명만으로 생산 현장에서 안정적인 완성품 품질을 유지할 수 있습니다. 이 제품을 낮은 가격에서 구매할 수 있으므로 초기 단계의 초기 비용을 회수할 수 있습니다.
고객 이야기:
- 6개월 넘게 소프트 죠를 재형상하지 않았지만 다시 부착한 후에도 동일한 그립 정확도가 유지됩니다.
- 소프트 죠 마모가 크게 줄어들었습니다.
모든 작업 현장에서 폭넓게 사용
"BR 시리즈" + "Tnut-Plus"
자동차 및 산업 기계 분야의 다품종 중소량 생산과 관련된 고객이 BR 시리즈를 주로 사용합니다. 반면에 제품을 소량 제조하고 가공 공정 과정에서 셋업을 자주 변경해야 하는 고객이 주로 Tnut-Plus를 사용합니다. Tnut-Plus는 우수하게 치수를 제어하는 BR 시리즈용 제품입니다. 옵션이지만 함께 사용하는 것이 좋습니다.
다양한 분야에서 BR 시리즈와 Tnut-Plus를 사용할 수 있습니다. 같이 사용하면 공장 소유자는 더 높은 수준의 가공을 얻을 수 있습니다.
| Kitagawa Corporation 77-1 Motomachi, Fuchu City Hiroshima, Japan 726-8610 URL: https://www.kitagawa.com/ |
이 기사는 세계 최고의 장비에 대한 DMG MORI 선택에 소개되었습니다.
