기술 사이클:측정 사이클

Measuring Pro

Share

Measuring Pro

더 빠른 프로그램 작성을 돕는 다양한 측정 기능

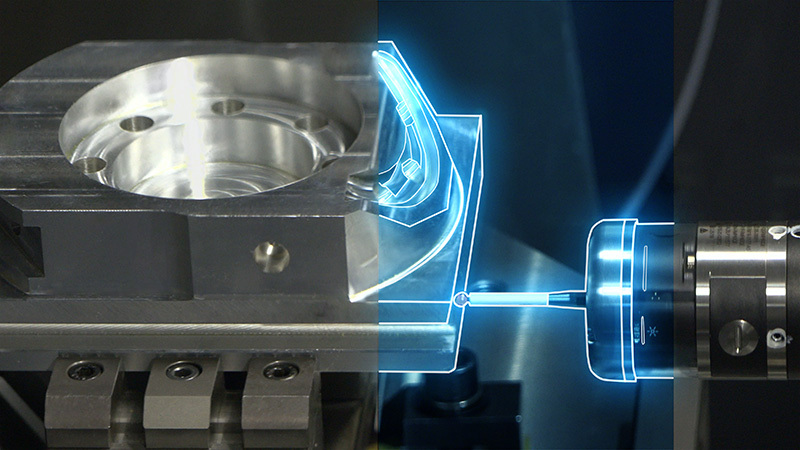

Measuring Pro는 측정 작업을 프로그래밍하고 셋업에 소요되는 시간을 줄이는 데 도움이 되는 기술 사이클입니다. 대화 형식으로 프로그램을 쉽게 작성할 수 있어 오퍼레이터의 부담을 줄일 수 있습니다.

호환 기종

  • INH 시리즈
  • NTX 시리즈
  • NVX 시리즈
  • NHX 시리즈
  • NLX 시리즈

개발 배경

작업물이 더욱 복잡해지고 정밀해짐에 따라 측정 프로세스도 더욱 복잡하고 고도화되고 있습니다. 대부분의 고객은 측정 작업을 지원하기 위해 G 코드를 입력하고 매크로 프로그램을 작성합니다.여기에는 작업물 좌표 측정 및 수정에 필요한 기계 시스템 변수에 대한 매뉴얼을 확인하고 프로그램 작성 후 측정 작업과 결과가 올바른지 확인하는 작업도 포함됩니다. 이로 인해 오퍼레이터의 부담과 셋업에 필요한 시간이 늘어납니다.
DMG MORI는 더 높은 수준의 가공 및 측정 품질을 위해 누구나 쉽고 빠르게 측정 프로그램을 작성할 수 있도록 'Measuring Pro'를 개발했습니다.

고유한 셀링 포인트

1. 광범위한 측정 사이클 탑재

Measuring Pro는 표준 XYZ 표면 측정뿐만 아니라 샤프트 측정 및 회전축 위상 측정과 같은 복잡한 측정을 포함한 16가지 유형*1의 측정으로 광범위한 측정 사이클을 지원합니다.

*1 INH 시리즈의 경우. 사이클 수는 기종 및 사양에 따라 다릅니다.

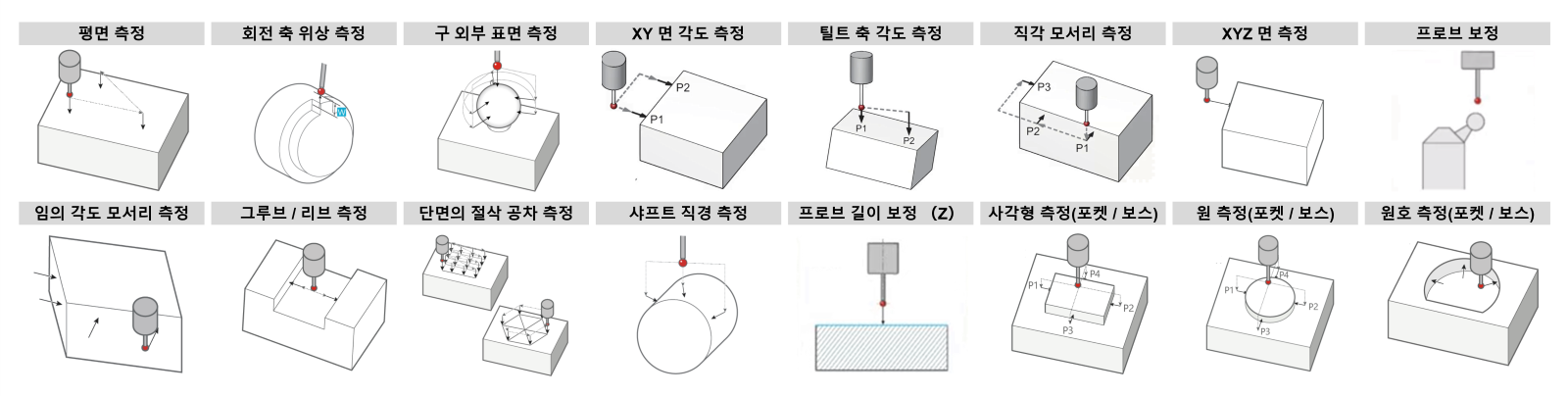

광범위한 측정 기능

2. 대화형 프로그램

CELOS 화면은 프로그래밍 프로세스 전반에 걸쳐 안내를 제공하므로 사용자는 필요한 정보를 입력하기만 하면 측정 프로그램을 작성할 수 있습니다.프로그래밍은 대화형으로 이루어지며 전문적인 기술이나 계산이 필요하지 않으므로 사용자가 빠르게 프로그램을 작성할 수 있습니다.

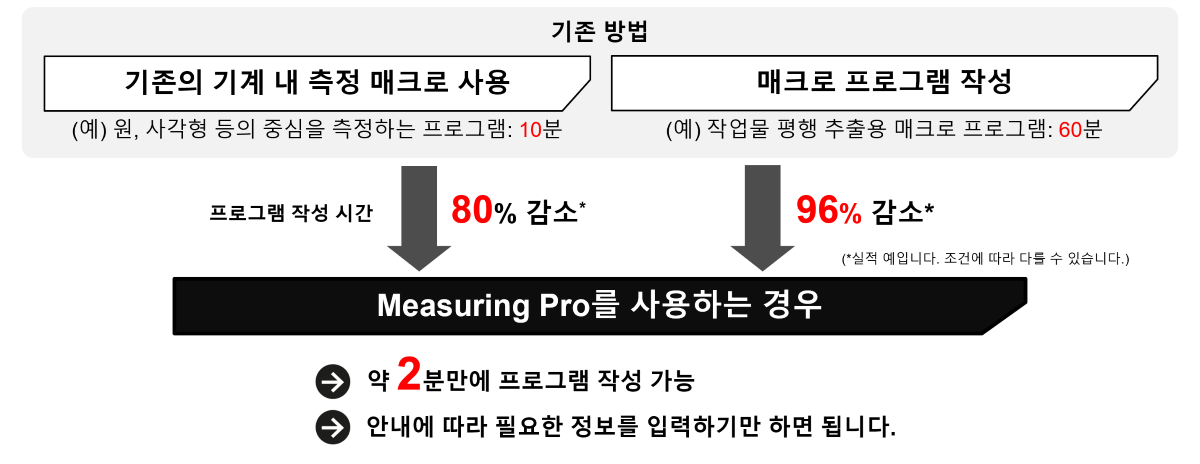

프로그래밍 시간 대폭 단축

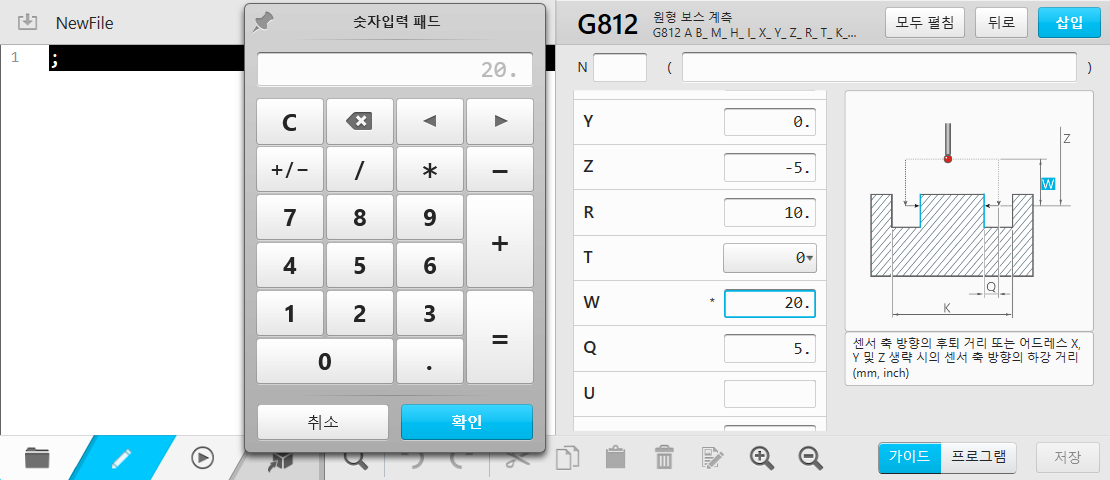

대화형 입력

3. 안전하고 간편하게 보정 작업 수행

보정 피드백 기능은 측정 후 보정값을 자동으로 입력해 주기 때문에 보정 작업을 더 쉽게 수행하고 입력 실수를 방지할 수 있습니다.알람 정지 기능은 설정 범위를 벗어나는 값이 발생하면 기계를 정지시켜 간섭 사고를 방지합니다.
