기술 사이클：모니터링 사이클
CELOS Chatter Control / MVC - Machine Vibration Control
최적의 가공 조건을 위한 떨림 제어
기술 사이클의 "모니터링" 기능 중 하나인 CELOS Chatter Control / MVC는 떨림을 제어하여 최적의 가공을 지원합니다. 주축에 장착된 가속도 센서가 떨림을 감지하고, DMG MORI가 개발한 내장 소프트웨어가 떨림 주파수를 기반으로 떨림을 억제하기 위한 주축 속도를 계산하여 여러 가지 가공 조건을 화면에 표시합니다.
주요 적용 모델
CELOS Chatter Control
- INH 시리즈, NTX 500
MVC
- NVX, NHX, NTX 시리즈
개발 배경
떨림을 제어할 수 있는 최적의 기계 가공 조건을 찾는 것은 숙련된 엔지니어의 경험에 크게 의존합니다. 경험이 적은 엔지니어의 경우 일반적으로 시행착오를 겪으며 조정해야 하므로 시간이 더 오래 걸립니다. 가변 피치 및 가변 리드가 있는 엔드밀을 사용하면 떨림 발생 가능성이 적기 때문에 해결책 중 하나가 될 수 있지만, 가격이 비싸고 종류가 다양하지 않다는 단점이 있습니다. 이에 DMG MORI는 떨림을 제어할 수 있는 기계 가공 조건을 자동으로 계산하는 "CELOS Chatter Control/MVC"를 개발했습니다.
고유한 셀링 포인트
1. 고정밀 센서 장착
떨림이 발생하는 조건은 작업물의 소재와 모양, 사용 중인 공구의 종류에 따라 다릅니다. CELOS Chatter Control / MVC는 다양한 조건에서 주축에 장착된 고정밀 가속도 센서를 통해 떨림을 감지하고 최적의 기계 가공 조건을 계산합니다. CELOS Chatter Control / MVC는 엔드밀을 사용한 기계 가공에 특히 적합하며, 기존 프로그램의 가공 조건을 개선하는 데에도 유용합니다.
2.운영 효율성

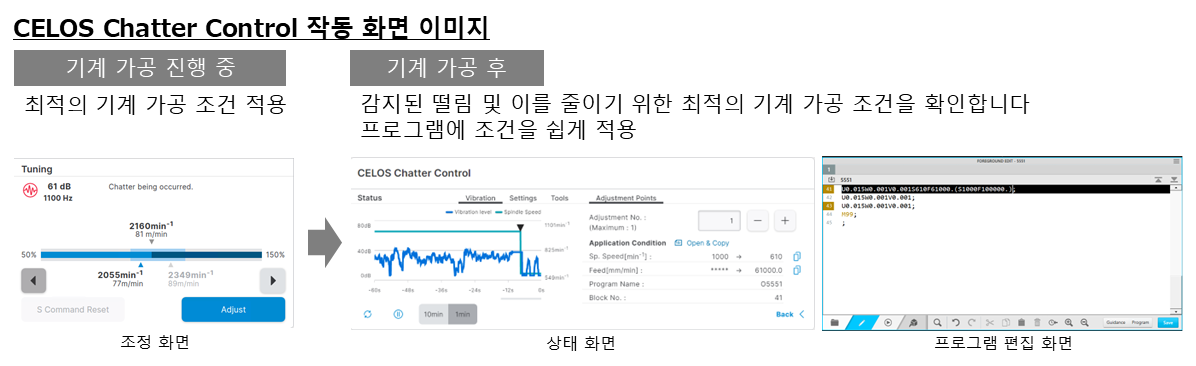

CELOS Chatter Control / MVC는 간단하고 사용자 친화적인 인터페이스를 채택하고 있으며 터치스크린 패널을 통해 조작할 수 있습니다. 자동으로 떨림을 감지하고 떨림을 줄이기 위한 최적의 주축 속도를 표시합니다. 사용자는 터치 조작을 통해 CELOS Chatter Control / MVC가 나타내는 최적의 기계 가공 조건을 쉽게 선택하고 조정할 수 있습니다. 떨림 억제에 대한 전문 지식이 없어도 누구나 쉽게 떨림을 제어할 수 있습니다.
조정된 기계 가공 조건은 NC 프로그램에 손쉽게 반영할 수 있습니다.
3.높은 생산성
CELOS Chatter Control / MVC는 가속도 센서와 DMG MORI가 개발한 내장 소프트웨어를 이용해 떨림을 억제하는 가공 조건을 빠르게 판단하기 때문에 시험 가공 시간 단축과 기계 가동 시간 향상에 기여합니다.
