기술 사이클：형삭 사이클

DMG MORI gearMILL

각종 기어 가공

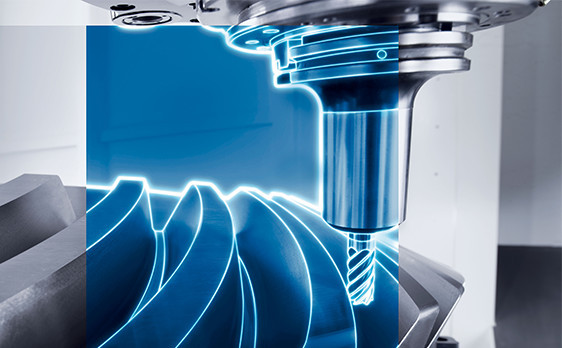

DMG MORI gearMILL을 사용하면 호브 커터나 피니언 커터와 같은 특수 공구를 사용하는 특수 기계를 포함하여 여러 대의 기계에서 수행하던 기어 가공을 하나의 5축 머시닝 센터에서 범용 엔드밀이나 커터를 사용하여 기어 가공을 수행할 수 있습니다. 오퍼레이터는 PC에서 기어 사양 및 공구 설정을 포함한 일련의 프로그램을 쉽게 생성하여 다양한 유형의 기어를 효율적으로 가공할 수 있습니다.

주요 적용 모델

DMU/DMC monoBLOCK 시리즈
DMU/DMC(FD)duoBLOCK 시리즈
더블 컬럼 시리즈
NHX, NTX 시리즈

Videos

Technology Cycles DMG MORI gearMILL
Bevel gear cutting

개발 배경

건설기계, 항공기, 선박, 풍력발전 등의 동력전달 시스템에는 다양한 기어가 적용되기 때문에 고효율 생산에 대한 수요가 끊이지 않습니다. 또한 고효율, 저진동, 저소음 동력 전달을 실현할 수 있는 고정밀, 경량, 소형의 고기능성 기어에 대한 요구도 커지고 있습니다. 기어는 일반적으로 호빙 머신, 브로칭 머신과 같은 특수 기계를 포함하여 두 개 이상의 공작기계로 생산됩니다. 각 공정마다 아이들타임이 있기 때문에 전체 가공 공정을 완료하는 데 시간이 걸리며 생산을 위해서는 다수의 기계에 투자해야 한다는 문제가 있습니다. 이러한 문제를 해결하고 한 대의 기계로 고정밀 기어 가공을 실현하기 위해 DMG MORI는 DMG MORI gearMILL을 개발했습니다.

고유한 셀링 포인트

1.범용성

DMG MORI gearMILL은 CAM 소프트웨어와 같이 PC^*에서 사용할 수 있으며 기어 모델링, 공구 경로 및 NC 프로그램 생성, 기어 측정 등을 지원합니다. 기어 사양을 입력하고 사용할 공구를 선택하면 스퍼 기어와 헬리컬 기어 외에도 이중 헬리컬 기어, 베벨 기어(직선 기어, 헬리컬 기어, 나선형 기어), 하이포이드 기어 등 다양한 기어를 가공할 수 있는 공구경로가 생성됩니다. 기술 사이클은 고가의 특수 공구 대신 범용 공구를 사용하기 때문에 다양한 유형의 기어 가공을 유연하게 처리할 수 있습니다. DMG MORI gearMILL은 대부분의 DMG MORI 5축 가공기에서 사용할 수 있습니다.

*Windows 10 (64비트)

2.공정통합

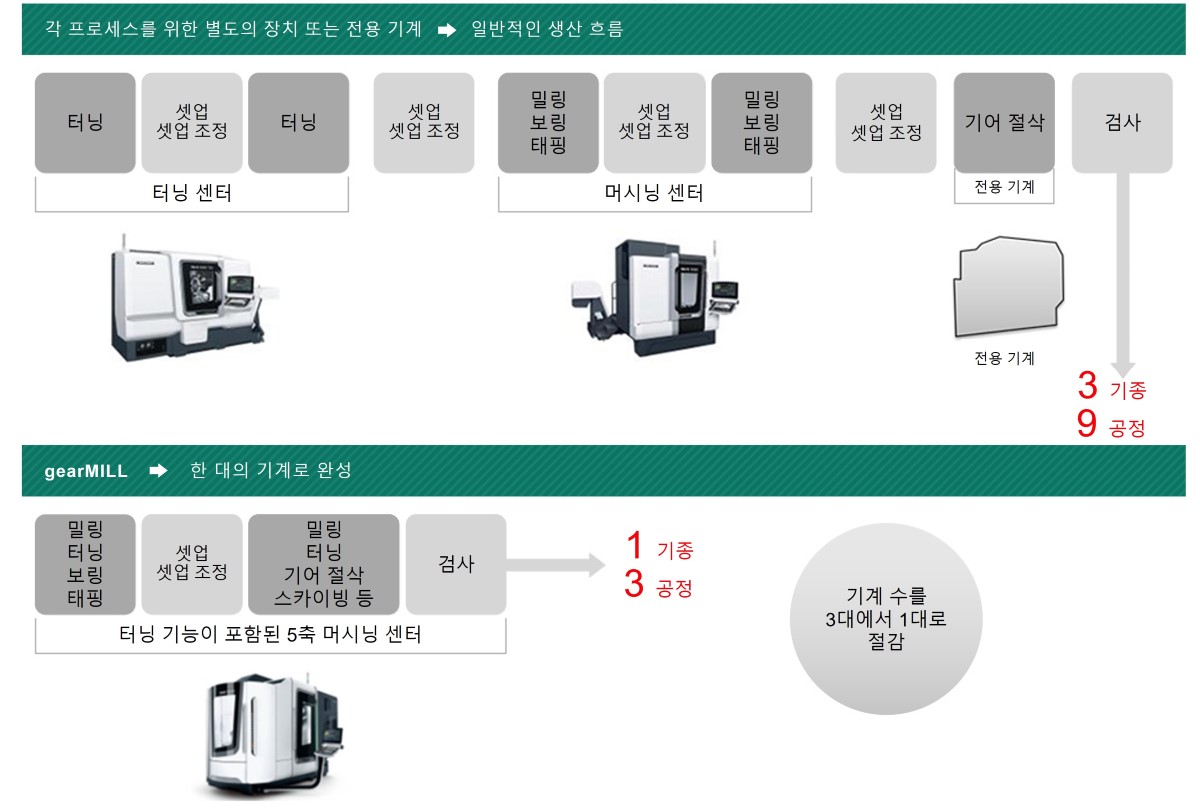

기어 가공에는 일반적으로 터닝 센터와 머시닝 센터, 기어 가공용 기계 등 두 대 이상의 기계가 필요합니다. DMG gearMILL을 사용하면 단일 5축 가공기로 작업물을 완성할 수 있어 기계 수를 줄이는 데 기여합니다. 여기에 대부분 수작업으로 수행하던 모따기 가공 프로세스를 자동화합니다. 또한 셋업이 필요하지 않으므로 셋업 및 아이들타임이 단축되어 제품 소재 상태에서 완성품 상태까지의 리드 타임이 단축됩니다. 단위 면적당 생산성이 대폭 향상됩니다.

모따기 기능

3.프로그래밍 시간 및 기어면 조정 시간 단축

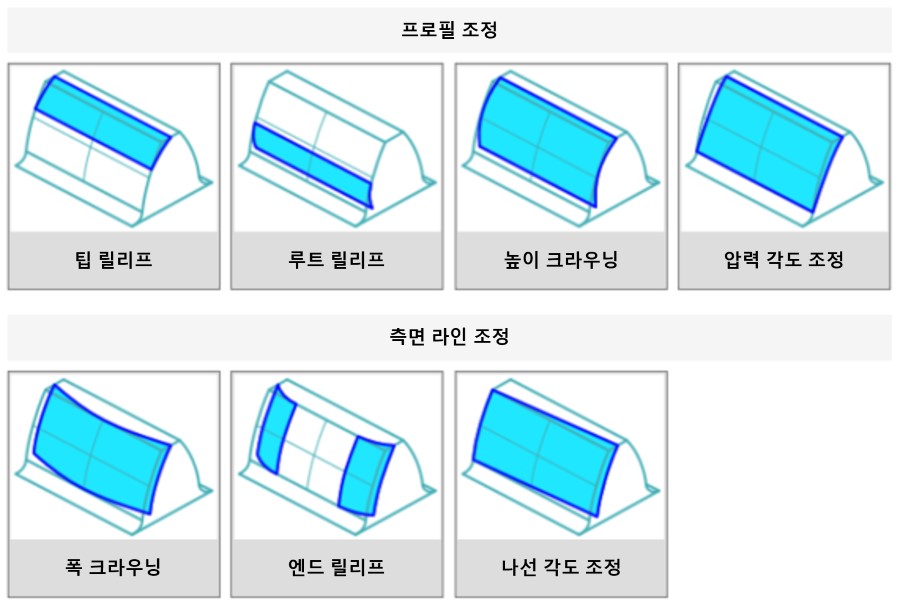

오퍼레이터가 PC에서 그래픽을 확인하면서 기어 형태, 기어 맞물림, 공구경로 등의 정보를 설정할 수 있습니다. 매개변수 입력에 특별한 기술이 필요하지 않으므로 짧은 시간 안에 프로그램을 작성할 수 있습니다. 또한 다양한 기어면조정 설정이 가능하기 때문에 기어 맞물림 점검 및 조정 시간을 단축할 수 있습니다.

공정통합 및 가공 시간 단축

Process Integration and Reduced Machining Time
