成型週期

  • Products 2024/01/11 UP
  • Print

技術週期:成型週期

DMG MORI gearMILL

Share

DMG MORI gearMILL

不同齒輪的加工

透過DMG MORI gearMILL,可在單一的5軸加工中心上,以通用端銑刀或切刀進行齒輪加工;原先必須以一部以上的機器來進行,包括使用滾刀切割刀或小齒輪切刀等特殊刀具的特殊機器。操作員能輕易建立一系列程式,其中包含要在PC上使用的齒輪規格和刀具設定,能以高效率加工各種類型的齒輪。

主要的適用機型

  • DMU/DMC monoBLOCK系列
  • DMU/DMC(FD)duoBLOCK系列
  • 雙柱系列
  • NHX、NTX系列

開發的背景

由於營建機器、飛機、船艦、風力發電設備的電力傳送系統使用各種齒輪,所以對於高效率生產的需求永無終止。此外,對於高精確度、輕量、精巧型高功能齒輪的需求方興未艾,它們能提供高效率、低震動,以及低噪音的電力傳送。 齒輪通常是由包含滾刀機和拉床等專業機器的多部工具機來製造。關鍵是必須耗費相當時間才能完成完整的加工流程,因為每一流程都有閒置時間;另一項關鍵則是必須投資購置多部機器。DMG MORI已開發出DMG MORI gearMILL,以處理上述課題,並以單一機器來達成高精確度的齒輪加工。

獨特的賣點

1. 多功能

DMG MORI gearMILL可像CAM軟體一樣在PC*上使用,而且能支援齒輪造型、產生刀具路徑和NC程式,以及進行齒輪測量。輸入齒輪規格並選擇要使用的刀具,就會產生用於加工各種齒輪的刀具路徑;這些齒輪除了正齒輪和螺旋齒輪,還有雙螺旋齒輪、斜齒輪(直齒輪、螺旋齒輪、螺旋傘齒輪),和戟齒輪。Technology Cycle(技術週期)能彈性處理各種類型的齒輪加工,因為採用通用刀具而非昂貴的特殊刀具。大部分的DMG MORI 5軸機器均提供DMG MORI gearMILL。

  • *Windows 10 (64位元)
gearMILL2.0介面

gearMILL2.0介面

2. 流程整合

齒輪加工通常需要一部以上的機器,例如車削中心和加工中心,以及齒輪機器。透過DMG gearMILL,一部5軸機器就能完成加工件,所以能減少機器數量。此外,它將大多數手工作業的去角流程自動化。特別是不需設定,所以設定和閒置時間都縮短,產品從原料狀態到完工狀態的前置時間也減少。每一單位區域的生產力大幅提升。




去角功能

3. 程式設計所費時間和齒輪齒調整時間縮短

操作員在查看PC上的圖形時,就能設定齒輪型態、齒輪嚙合,和刀具路徑等資訊。因為輸入參數並不需要任何特殊技巧,所以短時間內就能建立程式。此外,齒輪嚙合檢查和調整所費的時間也能縮短,因為提供各種齒輪齒的調整設定。

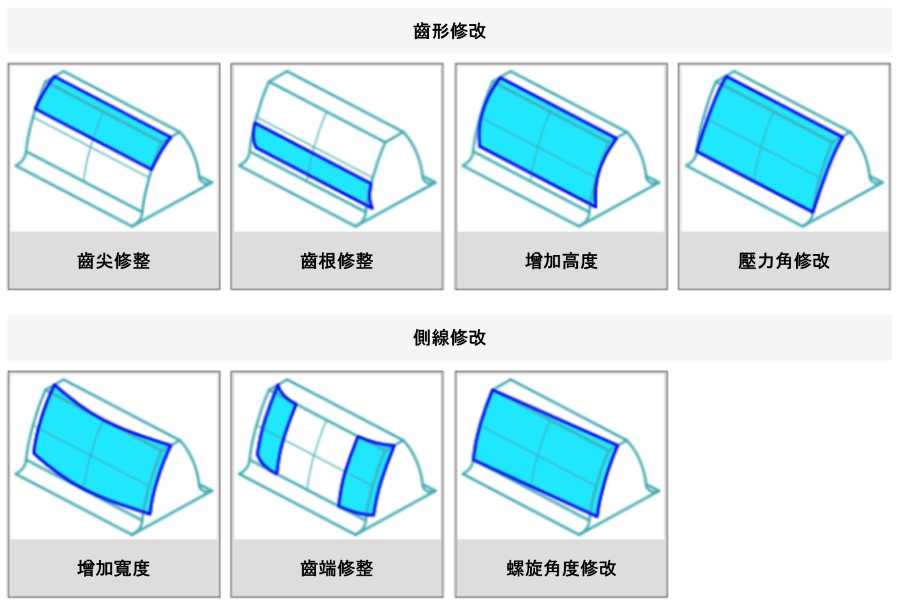

各種齒輪齒的調整

各種齒輪齒的調整

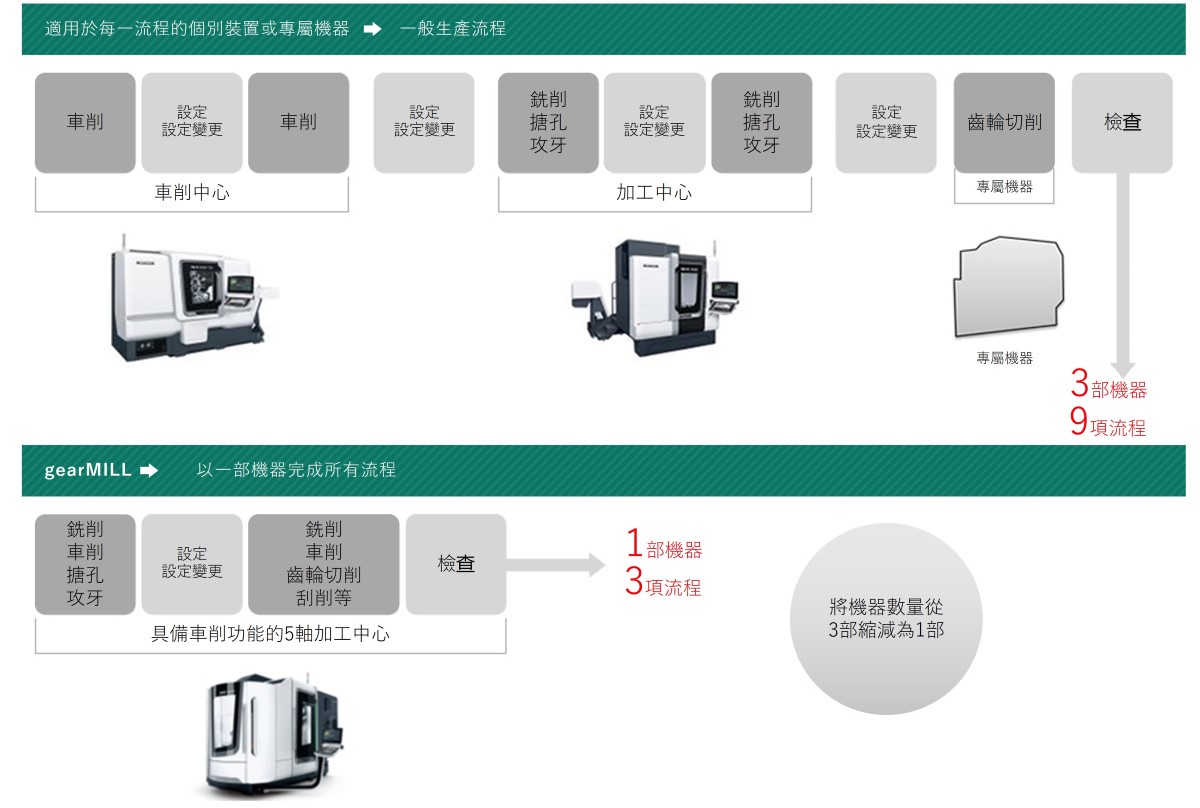

流程整合和縮短加工所費時間

Process Integration and Reduced Machining Time
