วงจรของเทคโนโลยี:รอบการทำรูปทรง

DMG MORI gearMILL

Share

DMG MORI gearMILL

การแมชีนนิ่งเฟืองที่หลากหลาย

การแมชีนนิ่งเฟืองด้วยดอกกัดหรือคัตเตอร์บนเครื่องกัดแบบ 5 แกนเครื่องเดียวสามารถทำได้ด้วย DMG MORI gearMILL ซึ่งก่อนหน้านี้เคยต้องใช้เครื่องจักรมากกว่าหนึ่งเครื่อง รวมถึงใช้เครื่องจักรและเครื่องมือเฉพาะ เช่น มีดกัดเฟืองหรือคัตเตอร์ตัดเฟืองเล็ก ผู้ปฏิบัติงานสามารถสร้างชุดโปรแกรมที่รวมการตั้งค่าข้อกำหนดเฟืองและเครื่องมือที่จะใช้บน PC ได้อย่างง่าย เพื่อให้สามารถแมชีนนิ่งเฟืองหลากหลายประเภทได้อย่างมีประสิทธิภาพ

รุ่นหลักๆ ที่สามารถใช้งานได้

  • ซีรีส์ DMU/DMC monoBLOCK
  • ซีรีส์ DMU/DMC(FD)duoBLOCK
  • ซีรีส์แกนคู่
  • ซีรีส์ NHX, NTX

ความเป็นมาของการพัฒนา

เนื่องจากมีการใช้เฟืองหลากหลายแบบกับระบบเฟืองไฟฟ้าสำหรับเครื่องจักรงานก่อสร้าง อากาศยาน เรือเดินทะเล และการผลิตกระแสไฟฟ้าจากพลังงานลม ความต้องการกำลังการผลิตประสิทธิภาพสูงจึงไม่มีที่สิ้นสุด นอกจากนี้ ยังมีความต้องการเฟืองที่มีฟังก์ชั่นการทำงานสูง มีความแม่นยำสูง น้ำหนักเบา และมีขนาดกะทัดรัด ซึ่งสามารถส่งกำลังที่มีประสิทธิภาพสูง การสั่นสะเทือนต่ำ และเสียงรบกวนต่ำ โดยทั่วไป การผลิตเฟืองจะใช้เครื่องมือกลมากกว่าหนึ่งเครื่อง รวมถึงเครื่องจักรเฉพาะ เช่น เครื่องกัดและเครื่องเจาะ ปัญหาที่เกิดขึ้นคือ ต้องใช้เวลานานกว่าจะเสร็จสิ่นกระบวนการแมชีนนิ่งทั้งหมด เนื่องจากแต่ละกระบวนการมีระยะเวลารอคอยและการผลิตจำเป็นต้องลงทุนเครื่องจักรหลายเครื่อง DMG MORI ได้พัฒนา DMG MORI gearMILL ขึ้นเพื่อแก้ไขปัญหาดังกล่าว และเพื่อให้สามารถแมชีนนิ่งเฟืองที่มีความแม่นยำสูงได้ในเครื่องเดียว

จุดขายที่เป็นเอกลักษณ์

1. ความหลากหลาย

DMG MORI gearMILL สามารถใช้กับ PC* ได้ เช่น ซอฟต์แวร์ CAM และรองรับการสร้างแบบจำลองเฟือง การสร้างเส้นทางเครื่องมือและโปรแกรม NC รวมถึงการวัดเฟือง เมื่อป้อนข้อมูลจำเพาะของเฟืองและเลือกเครื่องมือที่จะใช้แล้ว ระบบจะสร้างเส้นทางเครื่องมือที่แมชีนนิ่งเฟืองได้หลากหลาย ไม่ว่าจะเป็นเฟืองก้างปลา, เฟืองดอกจอก (เฟืองตรง, เฟืองเฉียง, เฟืองเกลียวสกรู) และเฟืองไฮปอยด์ นอกเหนือไปจากเฟืองตรงและเฟืองเฉียง วงจรเทคโนโลยีมีความยืดหยุ่นในการแมชีนนิ่งเฟืองได้หลากหลายประเภท เนื่องจากสามารถใช้เครื่องมืออเนกประสงค์แทนเครื่องมือเฉพาะที่มีราคาแพงได้ DMG MORI gearMILL สามารถใช้งานได้กับเครื่องกัดแบบ 5 แกนส่วนใหญ่ของ DMG MORI

  • *Windows 10 (64 บิต)
อินเทอร์เฟซ gearMILL2.0

อินเทอร์เฟซ gearMILL2.0

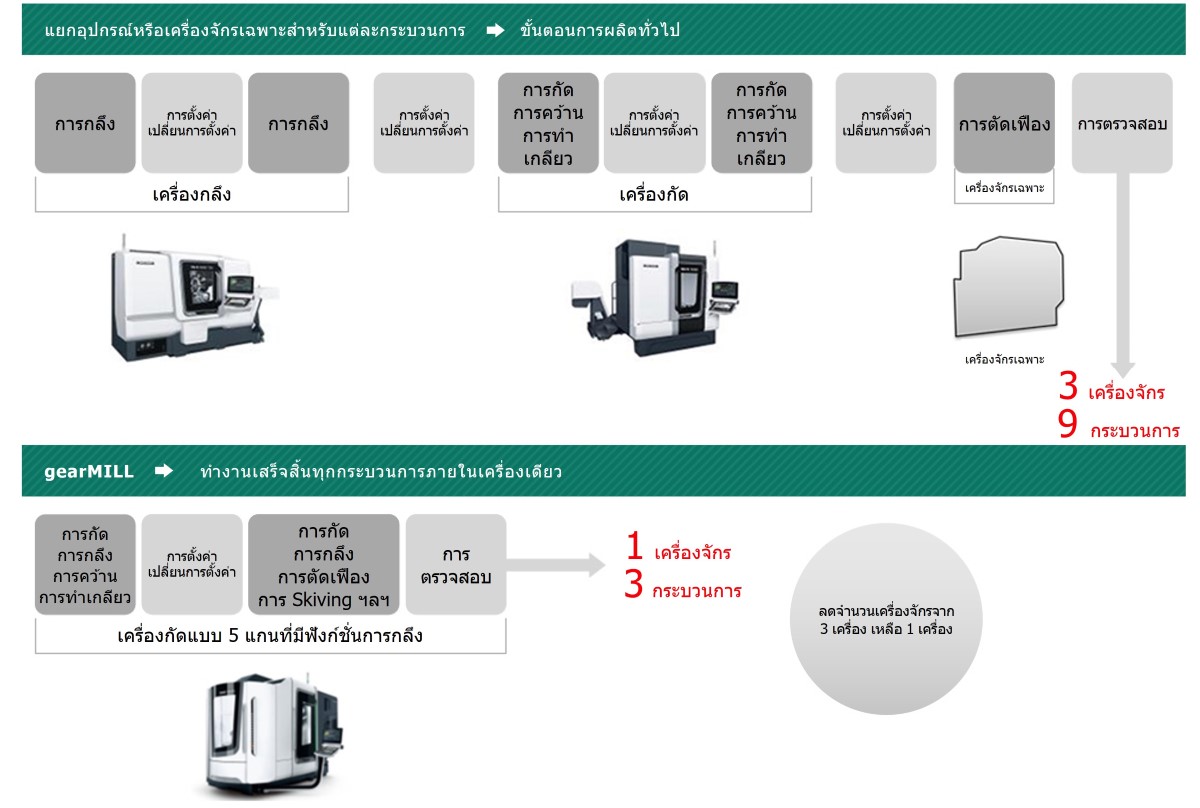

2. รวมกระบวนการทำงานเข้าด้วยกัน

การแมชีนนิ่งเฟืองโดยทั่วไปจำเป็นต้องใช้เครื่องจักรมากกว่าหนึ่งเครื่อง เช่น เครื่องกลึงและเครื่องกัด และเครื่องกัดเฟือง แต่เครื่องกัดแบบ 5 แกน DMG gearMILL นั้น สามารถสร้างชิ้นงานได้เสร็จสมบูรณ์ภายในเครื่องเดียว ทำให้ลดจำนวนเครื่องจักรที่ต้องใช้ลงได้ และเครื่องนี้ยังสามารถทำการลบมุมด้วยระบบอัตโนมัติได้ ซึ่งโดยปกติแล้วต้องทำด้วยมือ นอกจากนี้ การยกเลิกการตั้งค่าช่วยลดระยะเวลาในการตั้งค่าและเวลารอคอย จึงลดเวลาในการรอสินค้าตั้งแต่สถานะที่เป็นวัสดุการผลิตจนถึงสถานะชิ้นงานเสร็จสมบูรณ์ได้ ประสิทธิภาพการทำงานต่อพื้นผิวชิ้นงานเพิ่มขึ้นอย่างมาก




ฟังก์ชั่นลบมุม

3. การลดเวลาในการตั้งโปรแกรมและเวลาในการปรับตั้งฟันเฟือง

ผู้ปฏิบัติงานสามารถกำหนดข้อมูล เช่น รูปทรงของเฟือง การขบกันของเฟือง และเส้นทางเครื่องมือขณะตรวจสอบกราฟิกบน PC ได้ เนื่องจากการป้อนพารามิเตอร์ไม่ต้องใช้ทักษะพิเศษใดๆ จึงสามารถสร้างโปรแกรมได้ในเวลาอันรวดเร็ว นอกจากนี้ยังสามารถลดเวลาในการตรวจสอบการขบกันของเฟืองและเวลาในการปรับตั้งลงได้ เนื่องจากสามารถกำหนดการปรับตั้งฟันเฟืองได้หลากหลาย

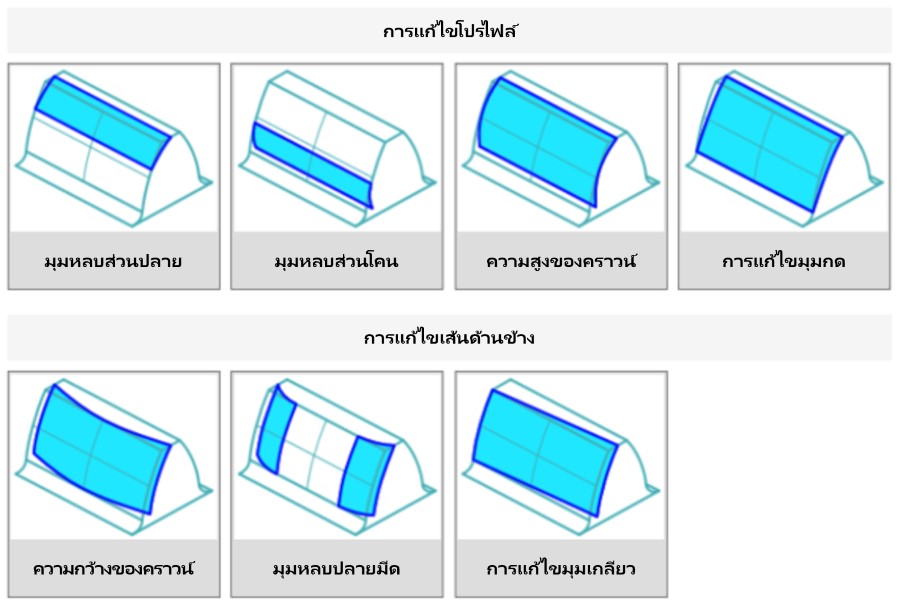

การปรับตั้งฟันเฟืองที่หลากหลาย

การปรับตั้งฟันเฟืองที่หลากหลาย

รวมกระบวนการทำงานเข้าด้วยกันและลดระยะเวลาในการแมชีนนิ่ง

Process Integration and Reduced Machining Time
