Siklus Teknologi：Siklus Pembentukan

DMG MORI gearMILL

Permesinan Berbagai Roda Gigi

Dengan DMG MORI gearMILL, permesinan roda gigi dapat dilakukan dengan end mill atau pisau potong umum pada satu mesin 5 sumbu saja. Yang sebelumnya dilakukan dilebih dari satu mesin salah satunya mesin khusus yang menggunakan peralatan khusus juga seperti pemotong hob atau pemotong pinion. Operator dapat dengan mudah menyusun rangkaian program yang mencakup pengaturan spesifikasi roda gigi dan alat yang akan digunakan melalui PC, sehingga dapat menghasilkan permesinan yang efisien untuk berbagai jenis roda gigi.

Model Utama yang Berlaku

Seri DMU/DMC monoBLOCK
Seri DMU/DMC(FD)duoBLOCK
Seri kolom ganda
Seri NHX, NTX

Videos

Technology Cycles DMG MORI gearMILL
Bevel gear cutting

Latar Belakang Pengembangan

Dengan banyaknya jenis roda gigi yang digunakan dalam sistem transmisi daya untuk mesin konstruksi, pesawat terbang, kapal laut, dan pembangkit listrik tenaga angin, permintaan untuk produksi yang efisien terus meningkat. Ditambah juga, adanya kenaikan permintaan untuk roda gigi yang memiliki akurasi tinggi, ringan, dan ringkas, sehingga dapat mendukung transmisi daya yang sangat efisien dengan getaran dan kebisingan yang rendah. Biasanya, roda gigi diproduksi menggunakan lebih dari satu peralatan mesin, termasuk mesin khusus seperti mesin hobbing dan mesin broaching. Permasalahan yang dihadapi adalah waktu yang dibutuhkan untuk menyelesaikan seluruh proses permesinan karena setiap tahap memerlukan waktu menunggu (idle time), dan produksi memerlukan investasi untuk beberapa mesin. DMG MORI telah mengembangkan DMG MORI gearMILL untuk mengatasi masalah tersebut dan mencapai permesinan roda gigi yang sangat akurat pada satu mesin.

Nilai Jual yang Unik

1. Keserbagunaan

DMG MORI gearMILL dapat digunakan pada PC^* seperti perangkat lunak CAM, dan mendukung pemodelan roda gigi, pembuatan lintasan pemotongan (tool path) dan program NC, serta pengukuran roda gigi. Memasukkan spesifikasi roda gigi dan memilih alat potong yang akan digunakan akan menghasilkan lintasan pemotongan (tool paths) untuk berbagai jenis roda gigi, termasuk roda gigi heliks ganda, roda gigi dengan kemiringan (roda gigi lurus, heliks, dan spiral), serta roda gigi hipoid, roda gigi taji dan heliks. Technology Cycle dapat mengatasi berbagai jenis permesinan roda gigi dengan fleksibel karena hanya menggunakan alat potong umum, bukan alat potong khusus yang mahal. DMG MORI gearMILL tersedia di sebagian besar mesin 5-sumbu DMG MORI.

*Windows 10 (64 bit)

2. Integrasi Proses

Permesinan roda gigi umumnya membutuhkan lebih dari satu mesin, misalnya, mesin bubut dan machining center, serta mesin roda gigi. Dengan DMG gearMILL, satu mesin 5-sumbu dapat menyelesaikan satu benda kerja roda gigi, sehingga akan mengurangi jumlah pemakaian mesin. Selain itu, ini mengotomatiskan proses pembuatan alur yang sebagian besar dilakukan dengan tangan. Selain itu, penghapusan penyetelan memperpendek waktu penyetelan dan waktu menunggu (idle time), sehingga mengurangi waktu tunggu dari tahap material produk hingga produk jadi. Produktivitas meningkat secara drastis per area unit.

Fungsi pembuatan alur

3. Pengurangan Waktu Pemrograman dan Waktu Penyesuaian Gigi Roda Gigi

Operator dapat mengatur informasi seperti bentuk roda gigi, jaring roda gigi, dan lintasan pemotongan sambil memeriksa grafik pada PC. Karena untuk memasukan parameter tidak memerlukan keahlian khusus, pembuatan program dapat dilakukan dalam waktu yang singkat. Selain itu, waktu pemeriksaan dan penyesuaian jaring roda gigi dapat diperpendek karena tersedia berbagai pengaturan penyesuaian gigi dari roda gigih tersebut.

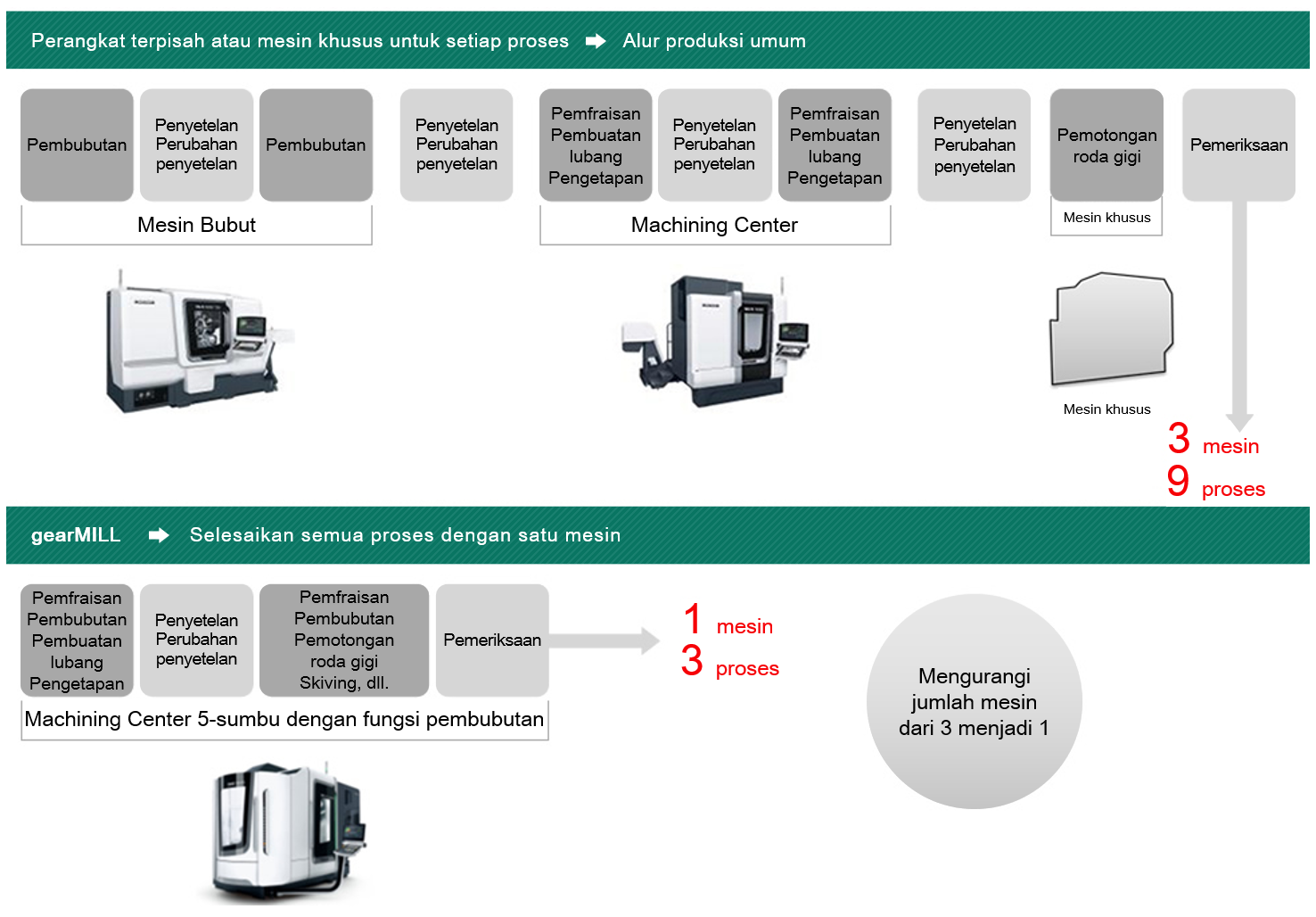

Integrasi Proses dan Pengurangan Waktu Permesinan

Process Integration and Reduced Machining Time
