Halimbawa ng mga Pagpapahusay sa "Produktibidad"
Radiator grille mold

Batayang impormasyon ng bahaging pinoproseso

Materyal S55C
Sukat 1,570×950×578 mm
(61.8×37.4×22.8 in.)
Oras ng machining 478.8 oras
Pinakamataas na bigat 5.8t
Cutting oil Water-miscible coolant

Machine: DMU 210 P

DMU 210 P 2nd Generation

Bridge-type, 5-sided / 5-axis machine na may mataas na katumpakan at dinamikong pagganap

Resulta ng pagpapahusay

Improvement results

  • Ang oras ng paggamit ay nabawasan ng 25%

    Oras mula sa paglalagay ng materyal at pagkumpleto ng sample

  • Oras para sa proseso
    ng paggamit ng electrical discharge ay nabawasan ng 136 oras.

    Hindi kinailangan ang electrical discharge machining o electrode production (Design + CAM + Cutting)

  • Nabawasan ang oras ng pagkikinis nang 14 oras.

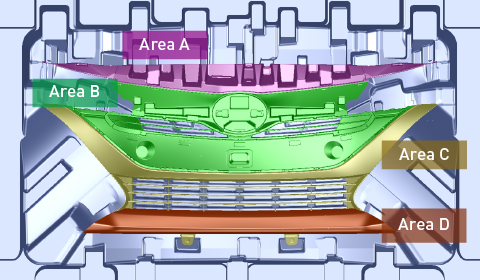

    Areas A & D

  • POINT

    Nabawasan ang oras ng machining sa pamamagitan ng direct engraving

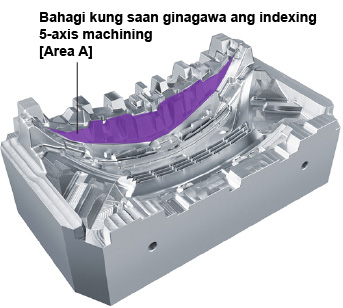

    Mula electrical discharge machining hanggang direct engraving (indexing 5-axis machining)

    割出し5軸加工部（製品部A）

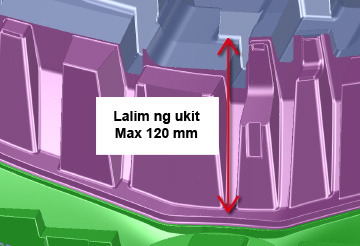

    彫込み深さ Max 120mm
    R2.2 mm(R0.07 in.) sa ibaba ng produkto

  • POINT

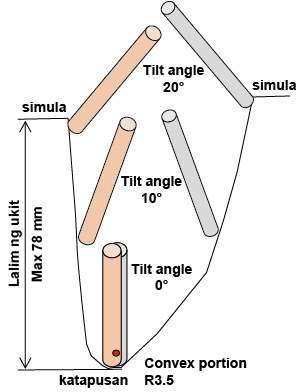

    Ang buhay ng tool ay maaaring pahabain sa pamamagitan ng pagbabago ng anggulo ng pagkiling

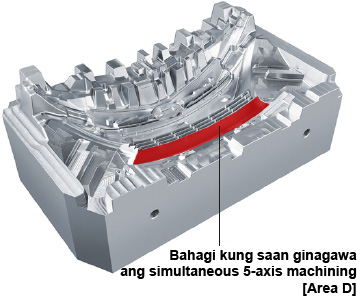

    Magkasabay na 5-axis machining gamit ang isang tool
