Contoh Peningkatan “Produktivitas”
Mold kisi-kisi radiator

Informasi dasar tentang komponen kerja

Material S55C
Ukuran 1.570×950×578 mm
(61,8×37,4×22,8 inci)
Waktu permesinan 478,8 jam
Massa maksimal 5,8t
Minyak pemotongan Pendingin yang dapat larut dalam air

Mesin: DMU 210 P

DMU 210 P 2nd Generarion

Mesin tipe bridge, 5-sisi/5-sumbu dengan akurasi tinggi dan kinerja dinamis

Hasil peningkatan

Improvement results

  • Waktu permesinan berkurang 25%

    Waktu dari pemuatan material hingga penyelesaian sampel

  • Waktu untuk proses
    yang berhubungan dengan pelepasan listrik (proses EDM) berkurang 136 jam.

    Tidak diperlukan permesinan pelepasan listrik (proses EDM) atau produksi elektroda (Desain + CAM + Pemotongan)

  • Waktu pemolesan berkurang 14 jam.

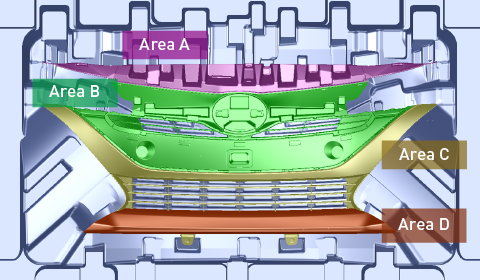

    Area A & D

  • TITIK

    Pengurangan waktu permesinan dengan pengukiran langsung

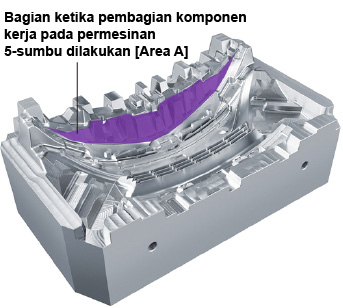

    Dari permesinan pelepasan listrik (proses EDM) hingga pengukiran langsung (pembagian komponen kerja pada permesinan 5-sumbu)

    割出し5軸加工部（製品部A）

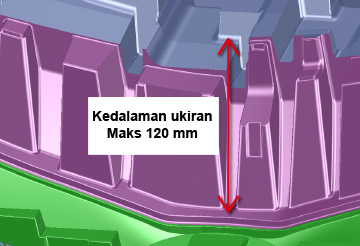

    彫込み深さ Maks 120 mm
    R2,2 mm (R0,07 inci) di bagian bawah produk

  • TITIK

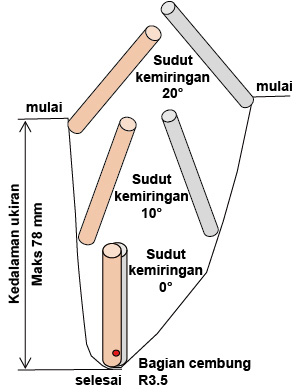

    Masa pakai alat dapat diperpanjang dengan mengubah sudut kemiringan

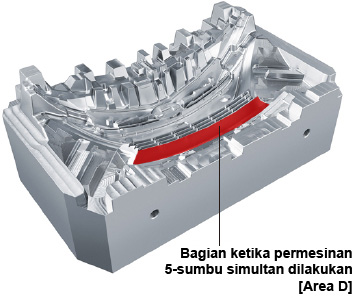

    Permesinan 5-sumbu simultan dengan alat tunggal
