「生産性」改善事例
ラジエーターグリル
金型
加工ワーク基本情報
| 材質 | S55C |
|---|---|
| サイズ | 1,570 × 950 × 578mm |
| 加工時間 | 478.8時間 |
| 重量 | 5.8t |
| 切削油 | 水溶性クーラント |
使用機械：DMU 210 P
高い精度と動的性能を実現した門形5面 / 5軸加工機
改善結果
-
加工時間 25%短縮
素材からサンプル完成までの時間
-
放電レス 136時間削減
放電・電極製作が不要（設計 ＋ CAM ＋ 切削）
-
磨き時間 14時間削減

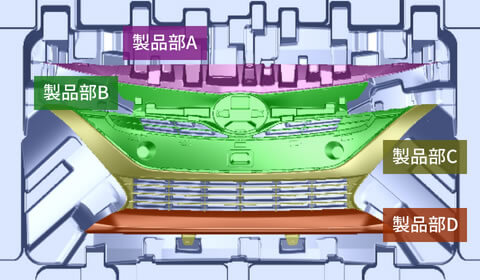

製品部A & D
-
POINT

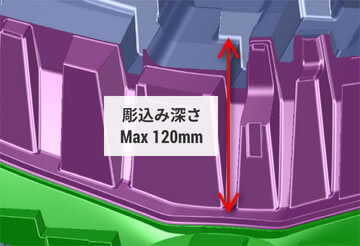

直彫り加工による加工時間短縮

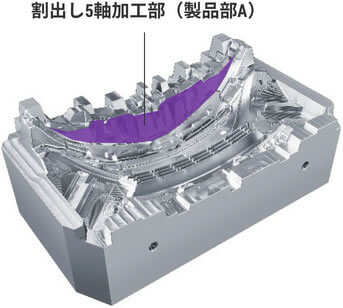

放電から直彫りへ（割出し5軸加工）
製品底部R2.2 mm -
POINT

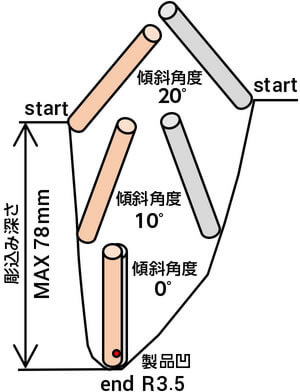

傾斜角度を変化させることで工具寿命アップ

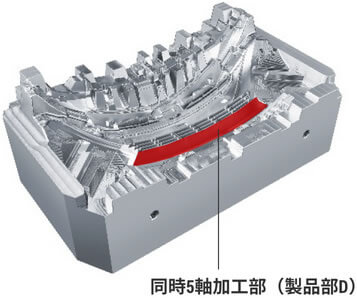

工具1本での同時5軸加工
