信頼のベーシックマシンを
よりお求めやすく

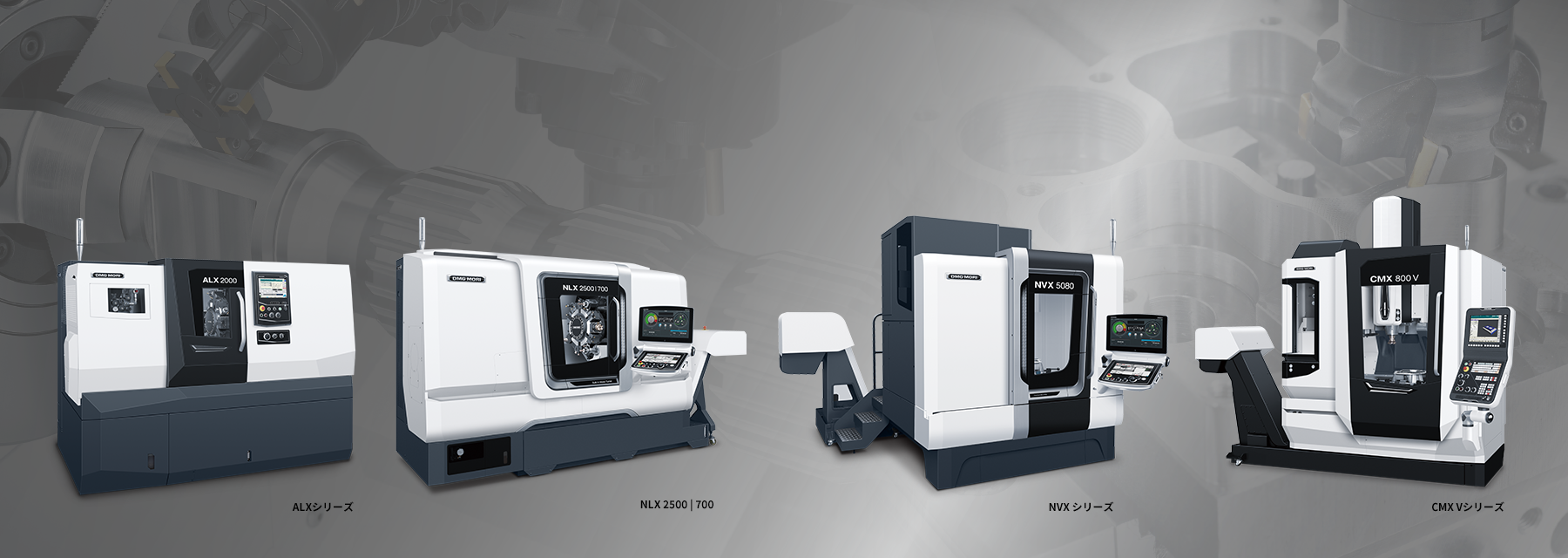

DMG MORIのターニングセンタと立形マシニングセンタを
新価格で販売いたします。

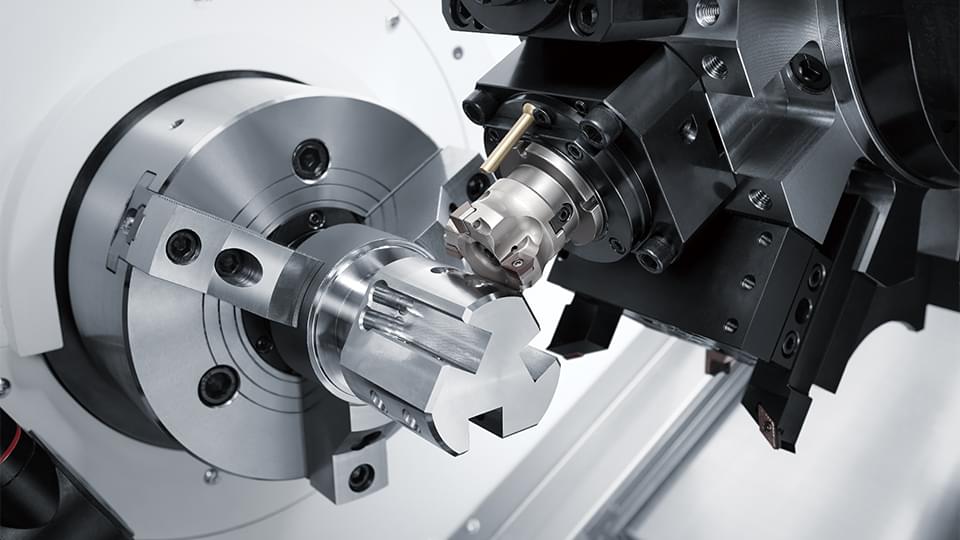

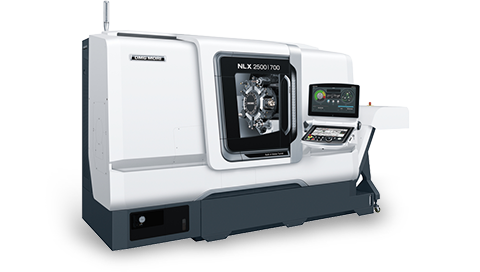

ターニングセンタ NLX 2500 | 700
- + 全軸滑り案内かつ幅広の摺動面を採用
- + BMT（ビルトインモータ・タレット）を搭載＊1
- + ミーリング主軸の最高回転速度10,000 min-1
- + 機体クーラント循環で鋳物温度を均一化
＊1 ミーリング仕様を選択した場合。
- NLX 2500 | 700（2軸旋削仕様）
＊画像はミーリング仕様です。 10インチチャックの
ベーシックターニングセンタ
NLX 2500 | 700（2軸旋削仕様）
| 主な仕様 |
|---|
| 最大加工径460 mm |
| 最大加工長さ728 mm |
| 軸移動量（X / Y / Z）260 / ±50 / 795 mm |
| 制御装置三菱電機：M730UM |
CLOSE ×
- NLX 2500 | 700（ミーリング仕様）
卓越したミーリング能力を発揮する
ビルトインモータ・タレットを搭載
NLX 2500 | 700（ミーリング仕様）
| 主な仕様 |
|---|
| 最大加工径366 mm |
| 最大加工長さ705 mm |
| 軸移動量（X / Y / Z）260 / ±50 / 795 mm |
| 制御装置三菱電機：M730UM |
CLOSE ×

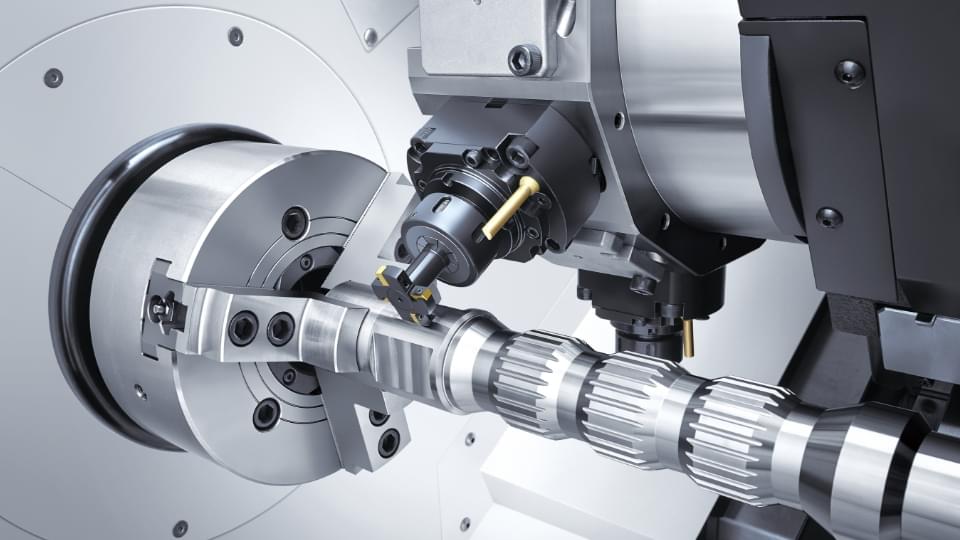

ターニングセンタ ALXシリーズ
ALXシリーズは、高い汎用性により、業種を問わず幅広い分野のワーク加工が可能です。
グローバルスタンダードとして世界中のお客様にご使用いただいている、定番のターニングセンタを、DMG MORIだからできる新価格で販売いたします。

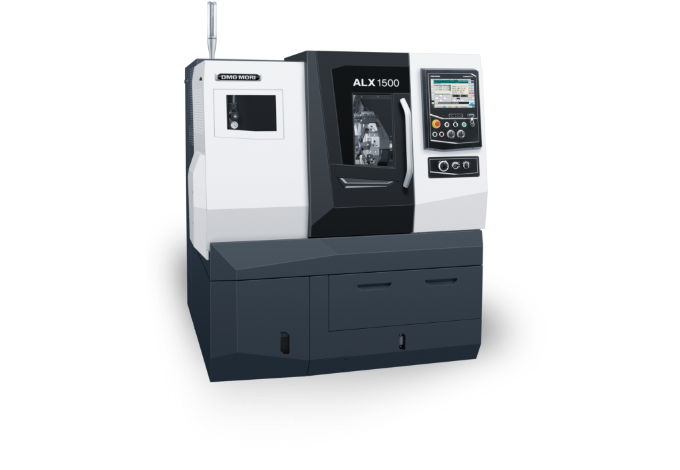

- ALX 1500 | 300（旋削仕様）
6インチチャックの定番ターニングセンタ
ALX 1500 | 300（旋削仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度6,000 min-1 |
| 主軸用電動機15 / 11 / 7.5 kW |
| 刃物台12角刃物台、角バイトのシャンク部の高さ20 mm |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×
- ALX 1500 | 500（旋削仕様）
6インチチャックの定番ターニングセンタ
ALX 1500 | 500（旋削仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度6,000 min-1 |
| 主軸用電動機15 / 11 / 7.5 kW |
| 刃物台12角刃物台、角バイトのシャンク部の高さ20 mm |
| 心押台MT4（回転センタ） |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×

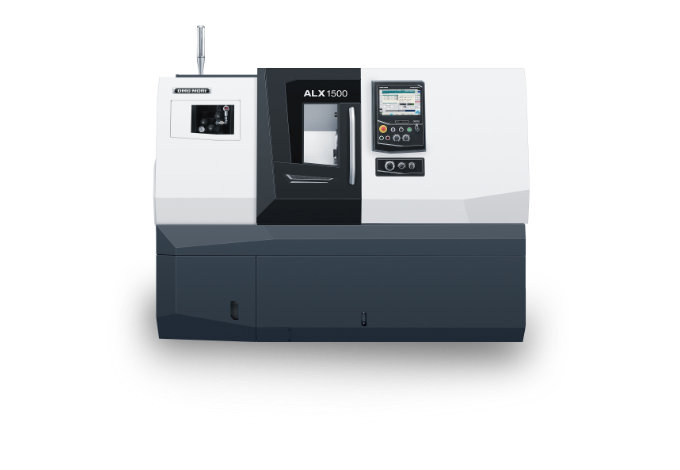

- ALX 1500 | 500（ミーリング仕様）
6インチチャックの定番ターニングセンタ
ALX 1500 | 500（ミーリング仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度6,000 min-1 |
| 主軸用電動機15 / 11 / 7.5 kW |
| 刃物台12角刃物台、角バイトのシャンク部の高さ20 mm |
| ミーリング主軸最高回転速度12,000 min-1 |
| ミーリング主軸用電動機7.5 / 5.5 / 3.7 kW |
| 心押台MT4（回転センタ） |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×
- ALX 2000 | 300（旋削仕様）
8インチチャックの定番ターニングセンタ
ALX 2000 | 300（旋削仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度4,500 min-1 |
| 主軸用電動機22 / 15 / 11 kW |
| 刃物台10角刃物台、角バイトのシャンク部の高さ25 mm |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×
- ALX 2000 | 500（旋削仕様）
8インチチャックの定番ターニングセンタ
ALX 2000 | 500（旋削仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度4,500 min-1 |
| 主軸用電動機22 / 15 / 11 kW |
| 刃物台10角刃物台、角バイトのシャンク部の高さ25 mm |
| 心押台MT4（回転センタ） |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×

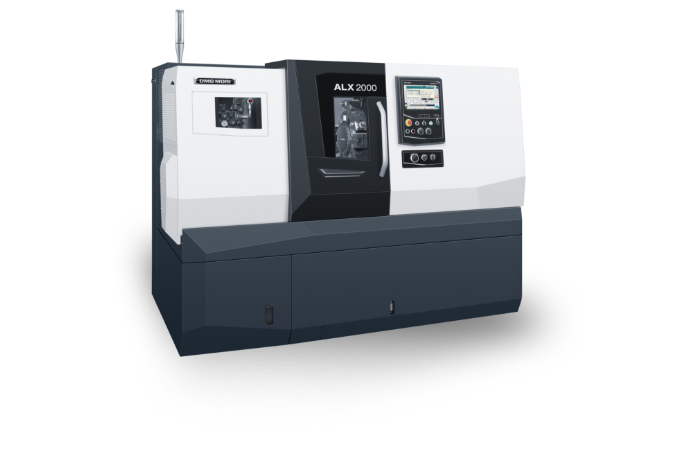

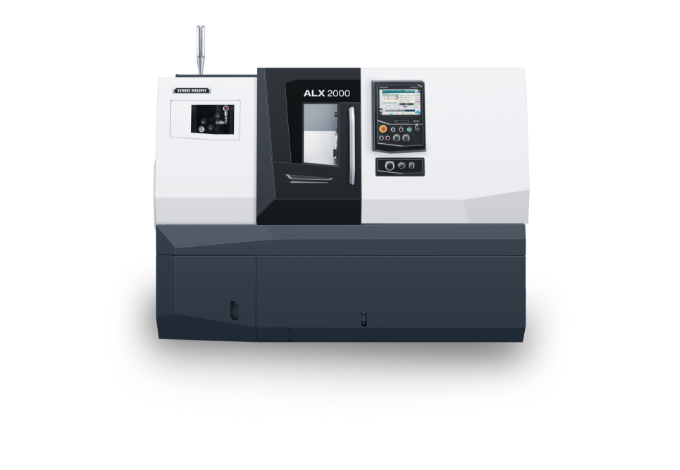

- ALX 2000 | 500（ミーリング仕様）
8インチチャックの定番ターニングセンタ
ALX 2000 | 500（ミーリング仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度4,500 min-1 |
| 主軸用電動機22 / 15 / 11 kW |
| 刃物台12角刃物台、角バイトのシャンク部の高さ25 mm |
| ミーリング主軸最高回転速度12,000 min-1 |
| ミーリング主軸用電動機7.5 / 5.5 / 3.7 kW |
| 心押台MT4（回転センタ） |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×

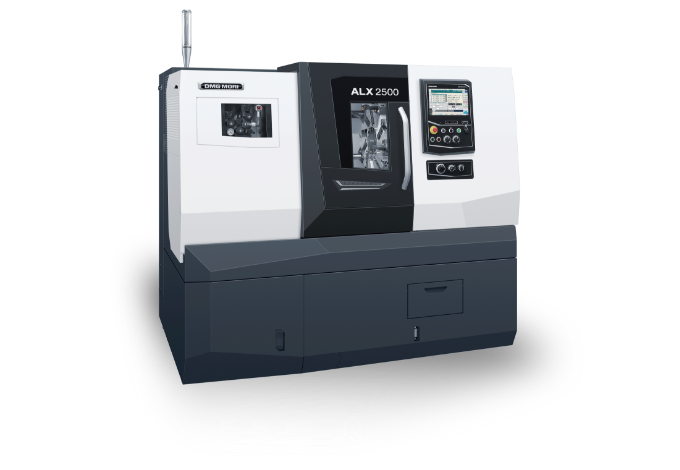

- ALX 2500 | 500（旋削仕様）
10インチチャックの定番ターニングセンタ
ALX 2500 | 500（旋削仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度3,500 min-1 |
| 主軸用電動機30 / 26 / 22 kW |
| 刃物台10角刃物台、角バイトのシャンク部の高さ25 mm |
| 心押台MT5（回転センタ） |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×

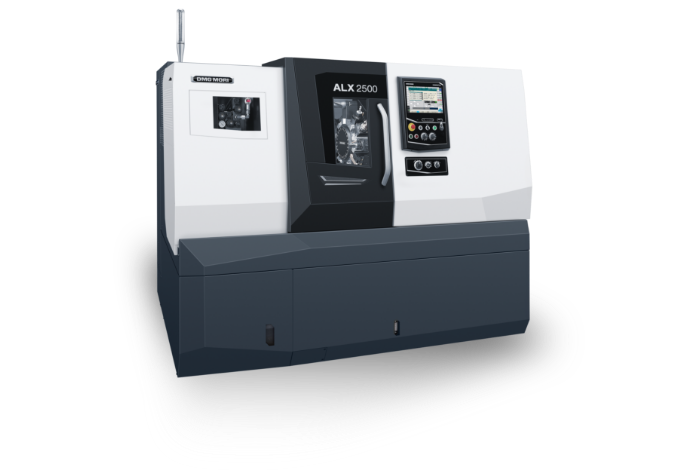

- ALX 2500 | 500（ミーリング仕様）
10インチチャックの定番ターニングセンタ
ALX 2500 | 500（ミーリング仕様）
| 仕様 |
|---|
| 制御装置三菱 M730UM |
| オペレーションシステムCOMPACTline |
| 主軸最高回転速度3,500 min-1 |
| 主軸用電動機30 / 26 / 22 kW |
| 刃物台12角刃物台、角バイトのシャンク部の高さ25 mm |
| ミーリング主軸最高回転速度12,000 min-1 |
| ミーリング主軸用電動機7.5 / 5.5 / 3.7 kW |
| 心押台MT5（回転センタ） |
| その他装備オイルスキマ、シグナルランプ4段（LEDタイプ：赤、黄、緑、青）、 水溶性クーラントに適合 |
CLOSE ×
立形マシニングセンタ NVXシリーズ
- + 幅広い摺動面（X / Y軸）とローラガイド（Z軸）のハイブリッド構造＊2

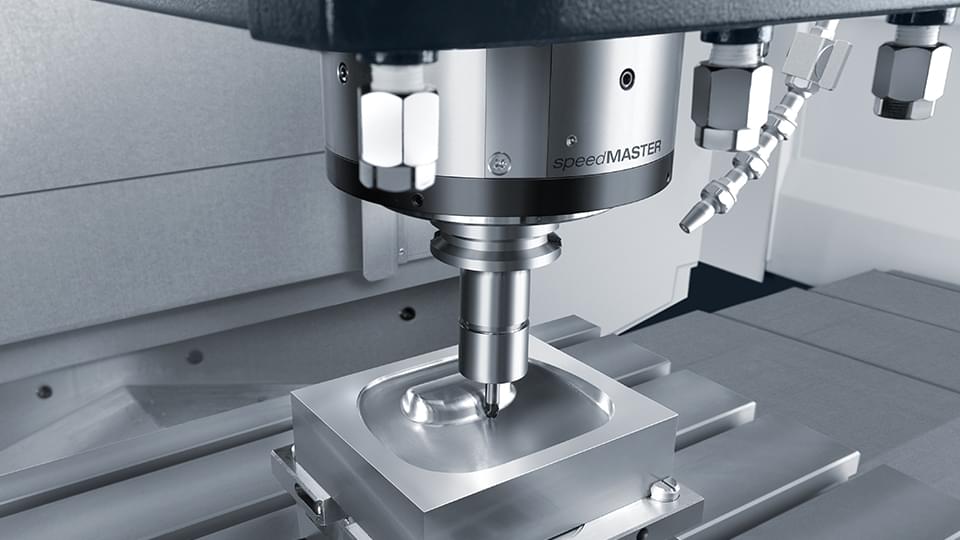

- + 安心の3年保証高性能主軸speed MASTER / powerMASTER搭載＊2
- + テーブル幅900 mm ～ 1,700 mmから選べる充実したラインアップ
＊2 NVX 5060 / 5080 / 5100のみ。

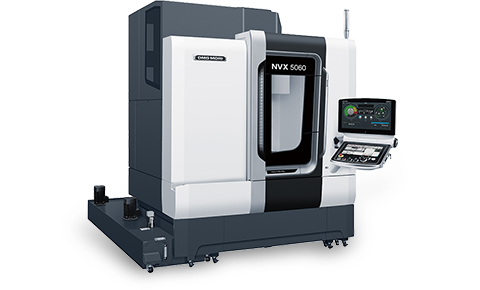

- NVX 5060 2nd Generation
テーブル作業面の大きさ 900 × 600 mm
NVX 5060 2nd Generation
| 主な仕様 |
|---|
| テーブル作業面の大きさ900 × 600 mm |
| 軸移動量（X / Y / Z）600 / 530 / 510 mm |
| 主軸最高回転速度15,000（12,000＊） min-1 |
| 制御装置三菱電機：M730UM / M750UM |
＊ 50番テーパ機の場合。
CLOSE ×

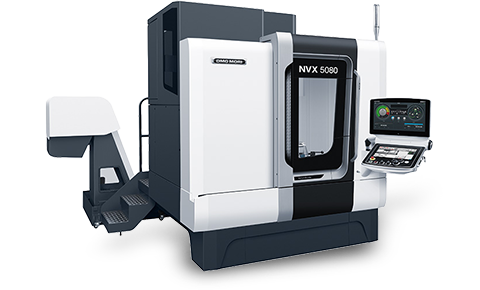

- NVX 5080 2nd Generation
テーブル作業面の大きさ 1,100 × 600 mm
NVX 5080 2nd Generation
| 主な仕様 |
|---|
| テーブル作業面の大きさ1,100 × 600 mm |
| 軸移動量（X / Y / Z）800 / 530 / 510 mm |
| 主軸最高回転速度15,000（12,000＊） min-1 |
| 制御装置三菱電機：M730UM / M750UM |
＊ 50番テーパ機の場合。
CLOSE ×

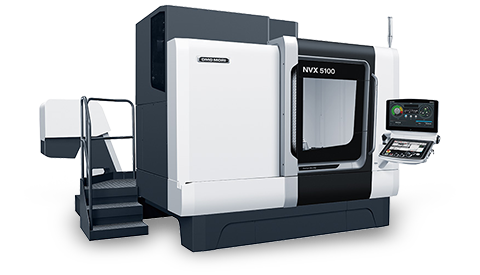

- NVX 5100 2nd Generation
テーブル作業面の大きさ 1,350 × 600 mm
NVX 5100 2nd Generation
| 主な仕様 |
|---|
| テーブル作業面の大きさ1,350 × 600 mm |
| 軸移動量（X / Y / Z）1,050 / 530 / 510 mm |
| 主軸最高回転速度15,000（12,000＊） min-1 |
| 制御装置三菱電機：M730UM / M750UM |
＊ 50番テーパ機の場合。
CLOSE ×

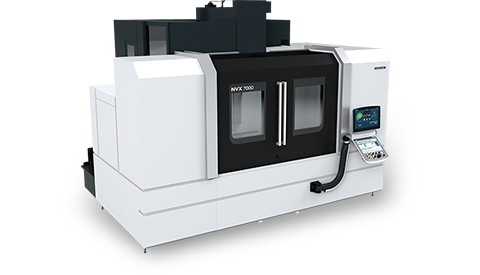

- NVX 7000
テーブル作業面の大きさ 1,700 × 760 mm
NVX 7000
| 主な仕様 |
|---|
| テーブル作業面の大きさ1,700 × 760 mm |
| 軸移動量（X / Y / Z）1,540 / 760 / 660 mm |
| 主軸最高回転速度14,000（10,000＊） min-1 |
| 制御装置FANUC：F0iMF、F31iB、F31iB5 |
＊ 50番テーパ機の場合。
CLOSE ×

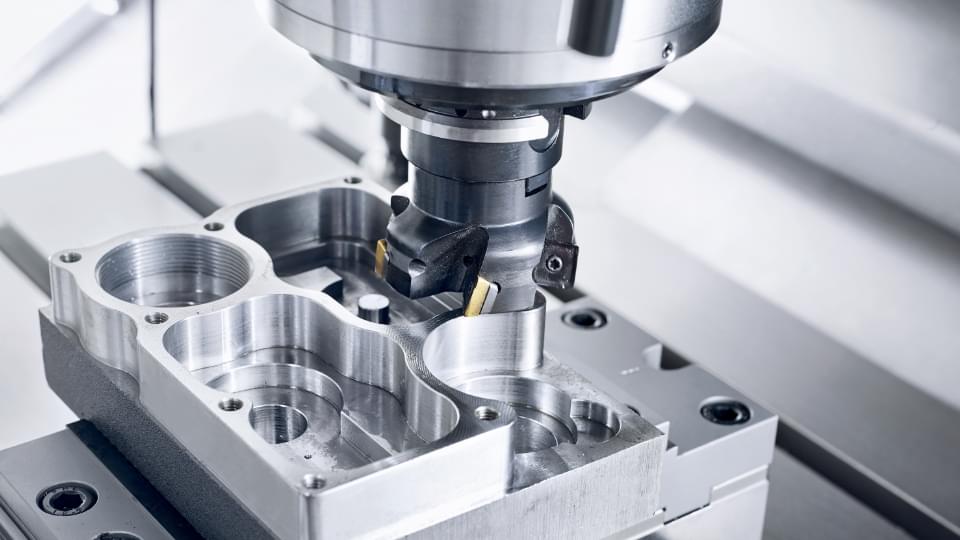

立形マシニングセンタ CMX Vシリーズ
CMX Vシリーズは、細部に至るまでこだわり抜いた設計をすることで、頑丈で信頼性が高い立形マシニングセンタの定番モデルです。40番のマシニングセンタでありながら、30番の小型マシニングセンタに匹敵する新価格で販売いたします。

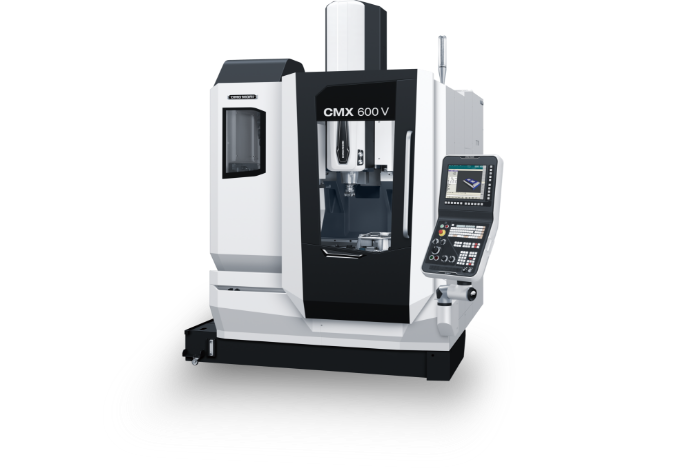

- CMX 600 V
CMX 600 V
| 仕様 |
|---|
| 制御装置ファナック F0iMF |
| オペレーションシステムSLIMline |
| 主軸最高回転速度12,000 min-1 |
| 主軸用電動機15 / 11 kW |
| 主軸テーパ穴No.40 |
| ツールシャンク形式BT40 |
| スルースピンドルクーラント仕様センタスルー |
| プルスタット形式特殊センタスルー |
| 工具収納本数30本 |
| その他装備機内計測装置（主軸＋テーブル＜レニショー＞）、Wセッタ、シグナル ランプ4段（赤、黄、緑、青）、水溶性クーラントに適合 |
CLOSE ×

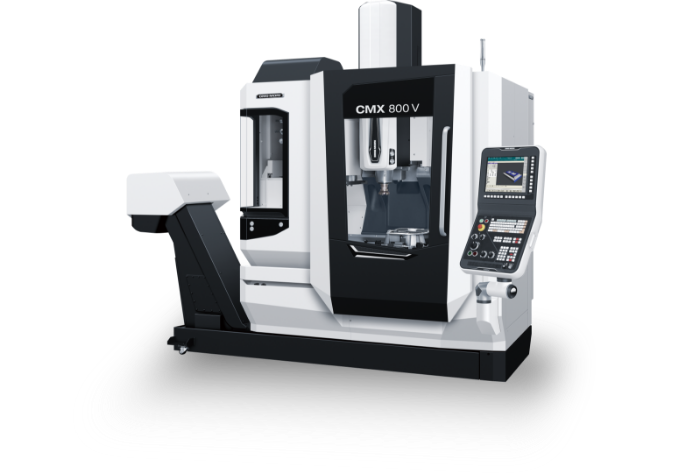

- CMX 800 V
CMX 800 V
| 仕様 |
|---|
| 制御装置ファナック F0iMF |
| オペレーションシステムSLIMline |
| 主軸最高回転速度12,000 min-1 |
| 主軸用電動機15 / 11 kW |
| 主軸テーパ穴No.40 |
| ツールシャンク形式BT40 |
| スルースピンドルクーラント仕様センタスルー |
| プルスタット形式特殊センタスルー |
| 工具収納本数30本 |
| その他装備機内計測装置（主軸＋テーブル＜レニショー＞）、Wセッタ、シグナル ランプ4段（赤、黄、緑、青）、水溶性クーラントに適合 |
CLOSE ×

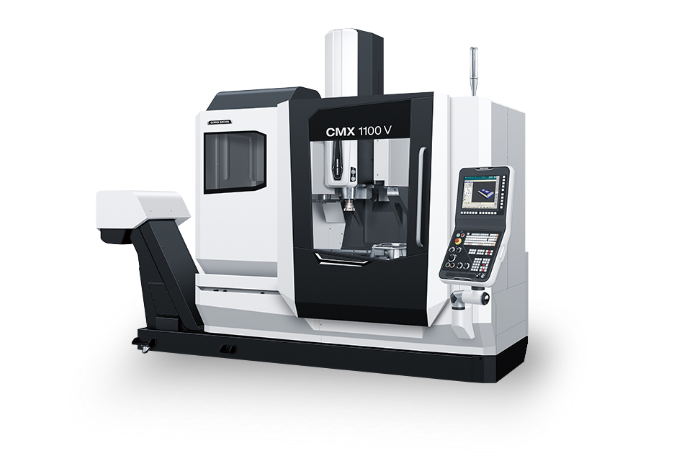

- CMX 1100 V
CMX 1100 V
| 仕様 |
|---|
| 制御装置ファナック F0iMF |
| オペレーションシステムSLIMline |
| 主軸最高回転速度12,000 min-1 |
| 主軸用電動機15 / 11 kW |
| 主軸テーパ穴No.40 |
| ツールシャンク形式BT40 |
| スルースピンドルクーラント仕様センタスルー |
| プルスタット形式特殊センタスルー |
| 工具収納本数30本 |
| その他装備機内計測装置（主軸＋テーブル＜レニショー＞）、Wセッタ、シグナル ランプ4段（赤、黄、緑、青）、水溶性クーラントに適合 |
CLOSE ×
