DMG森精機|DMG MORIの自動化ソリューション

パレットハンドリングシステムPH 150

パレット
ハンドリング
システム
PH 150
工作機械の
操作パネルから
直接操作

参考価格

*表示価格は、参考価格(消費税抜き)です。詳細については、弊社営業担当者または弊社販売代理店にお問い合わせください。

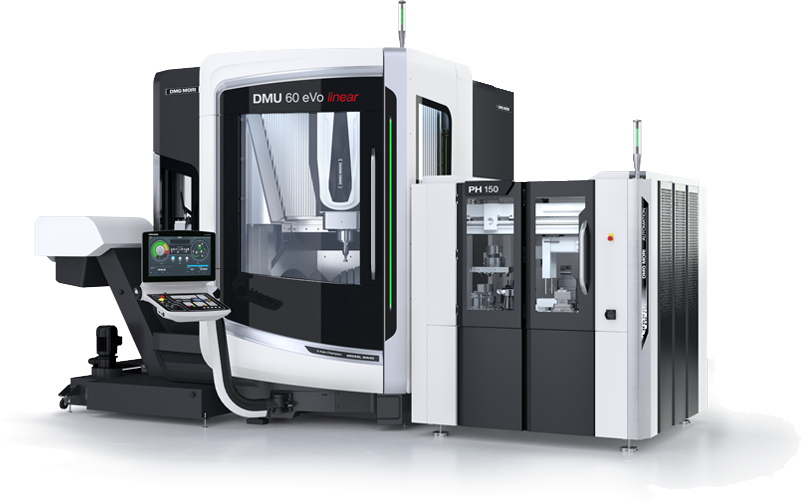

MOVIE

PHの優位性

  • 工作機械の操作パネルから直接操作、自動化のための追加の外部制御装置が不要
  • 最大積載重量150kg(オプションで250kg)
  • 複数のパレットサイズを選択可能:
    320×320mmサイズのパレットを10枚、または400×400mmサイズのパレットを6枚*
  • パレット交換時間40秒未満
  • SHUNK社製クランプシステム VERO-S はクランプ力32kN、ターボ機能使用時は最大クランプ力112kN

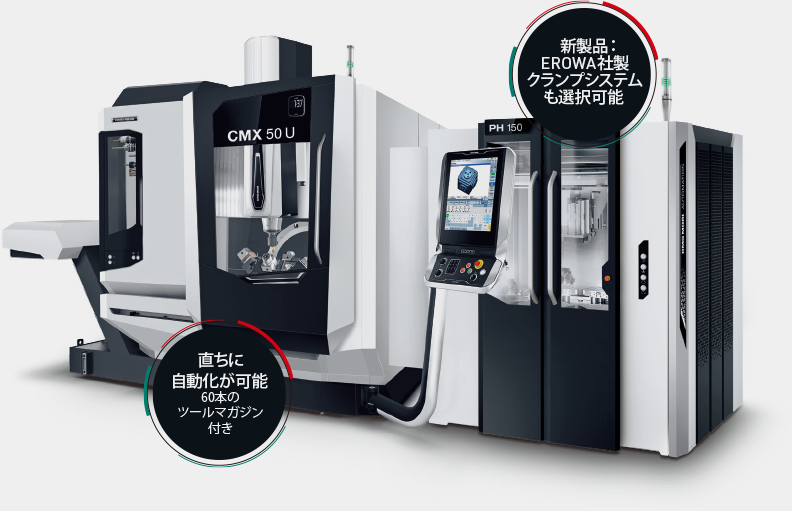

  • CMX V、CMX U、DMC Vおよびその他多くのDMG MORI製マシニングセンタに搭載可能

*オプション

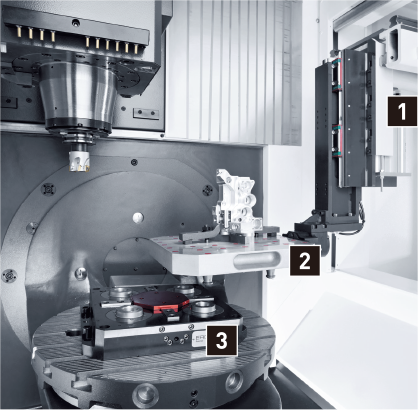

  1. 直線軸
    標準仕様:150 kg, オプション:250 kg
  2. パレット
    EROWA UPC製 標準サイズ: 320 × 320 mm
    (その他のサイズは 標準オプション、もしくは特別仕様にて対応)
  3. ゼロポイント・クランピングシステム
    テーブルに4つのチャックが付いた
    ゼロポイント・クランピングシステムが、
    優れた繰り返し精度を実現
