DMG森精機株式会社（以下、当社）は、複合加工機でギヤ加工を実現する2種類のテクノロジーサイクル「ギヤシェーピング」と「ギヤブローチング」をNTXシリーズ向けに開発しました。^*1　これにより複合加工機1台でさらなる工程集約が可能となり、当社が提唱するMX（マシニング・トランスフォーメーション）を推進します。

　近年、生産現場の人手不足への対応や、ワークの高精度化、リードタイム・仕掛在庫の削減などの要求に伴い、従来は専用機を用いて工程分割していたギヤ加工も汎用的な工作機械1台に集約したいというご要望が増えています。

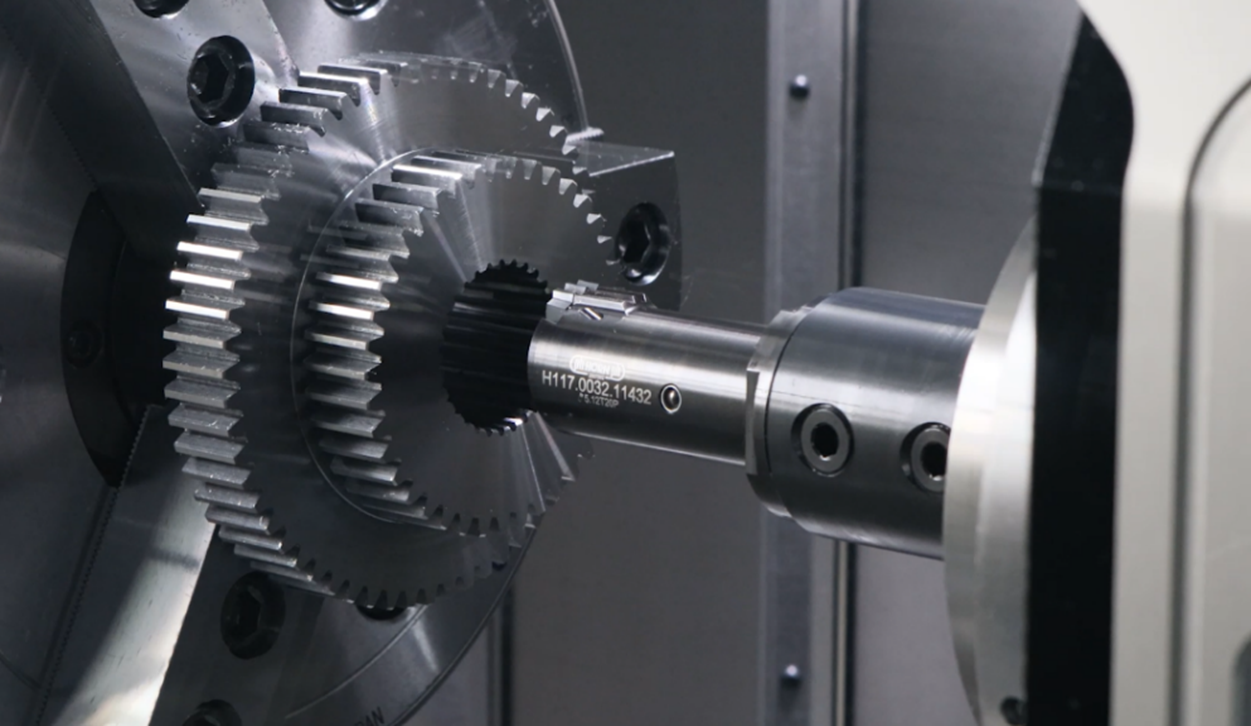

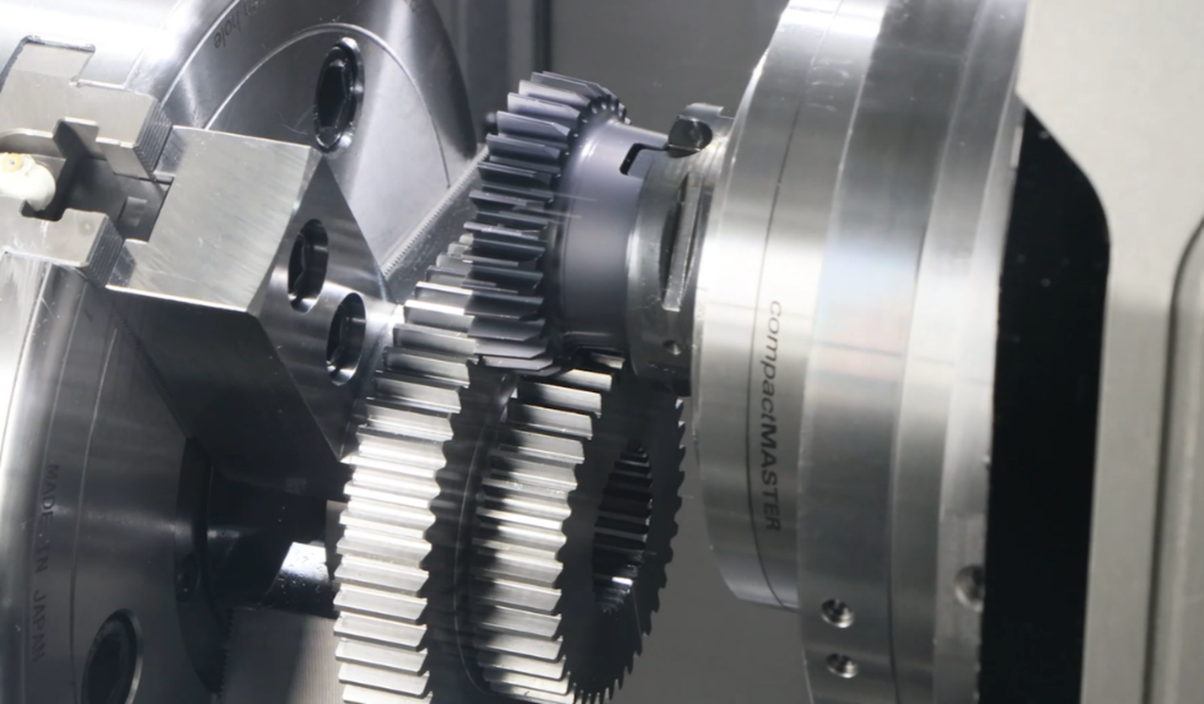

　今回開発した「ギヤシェーピング」はギヤシェーパ加工、「ギヤブローチング」はブローチ加工を、汎用的な工作機械で実現します。対話形式のガイダンスに従い、工具やワークの諸元、加工条件といった加工に必要な情報を入力することで、容易に加工プログラムの作成が可能です。「ギヤシェーピング」では、ピニオンカッタを使用してギヤ加工を行います。そのため工具は従来使用していたギヤ専用機と兼用可能です。当社独自の加工パスによるギヤシェーパ加工により、ギヤ精度等級はISO 8級^*2を達成しています。「ギヤブローチング」ではDMQP^*3にも認定されているHORN社製の工具をご用意しており、お客様のニーズに応じた最適な工具のご提案も可能です。Z軸の動きとワークのC軸割り出しを連動させた加工により、こちらもギヤ精度等級はISO 8級^*2を達成しています。
　「ギヤシェーピング」と「ギヤブローチング」によるギヤの加工方法が加わることで、複合加工機NTXシリーズにてさらに多彩なギヤ加工に対応します。ホブ加工やギヤスカイビング加工では難しかった小径、深穴、段付き形状への加工も可能となるためです。

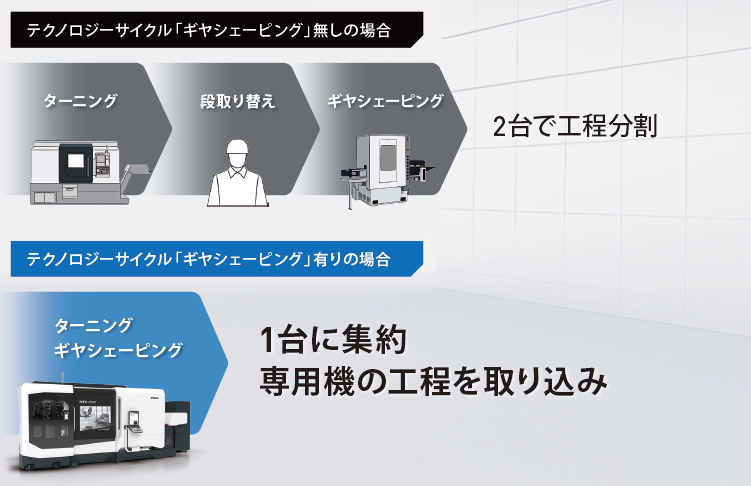

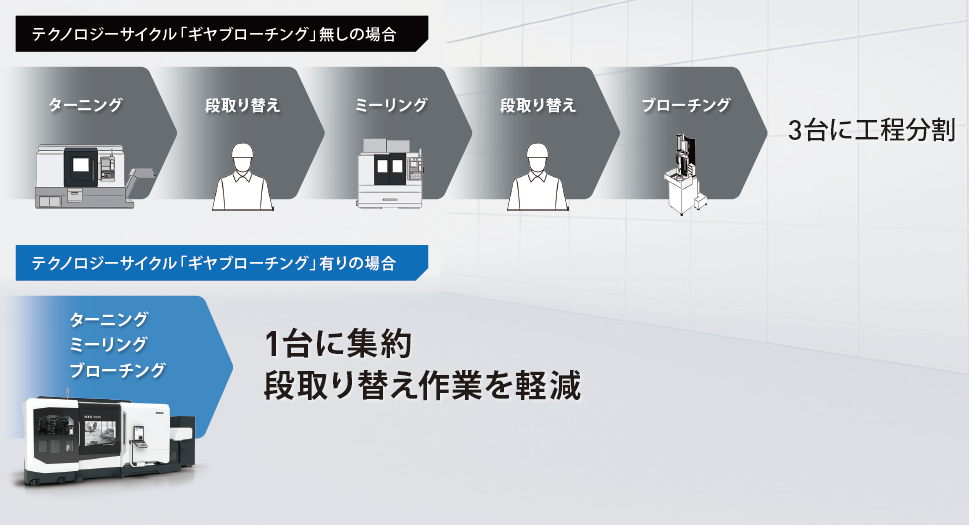

　これらのテクノロジーサイクルを活用することにより、複合加工機NTXシリーズ1台でターニング・ミーリング加工からギヤ加工までをワンチャッキングで実現できるため、工程間の手作業による段取り作業の削減や高精度な加工を実現します。
　当社はこの他にも60種類以上の豊富なテクノロジーサイクルをご用意しています。複雑な加工を容易かつ短時間で実現するテクノロジーサイクルにより工程集約を促進し、お客様の生産性向上に貢献してまいります。

当社Webサイトに動画を公開しておりますので、ぜひご覧ください。
ギヤシェーピング :https://www.dmgmori.co.jp/movie_library/movie/id=9065
ギヤブローチング :https://www.dmgmori.co.jp/movie_library/movie/id=9066

以上
